轴流式涡轮发动机内部结构三维数模

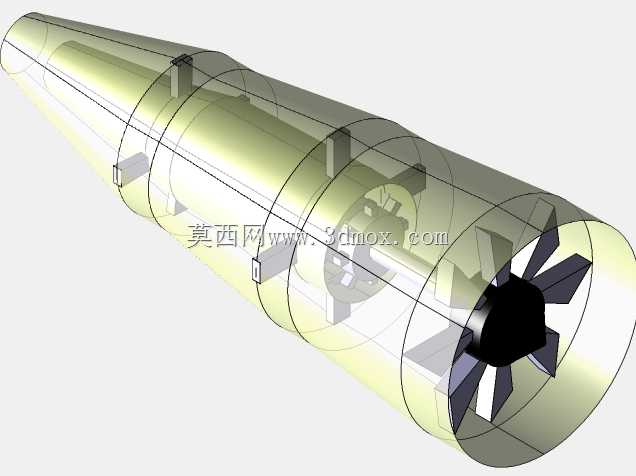

该结构模型还原了轴流类涡轮动力装置的核心通流与支撑布局，可直接用于航空推进、地面燃气轮机、小型涡喷动力等场景的结构原理教学、方案阶段布局校核，也能作为同类动力产品改型设计的参考基准。从实际工程落地角度看，这类筒状轴向布局的动力装置，核心是通过逐级压缩来流提升工质压力，经燃烧膨胀后驱动涡轮做功，同时带动前端压气机风扇持续运转，最终将高温高压气流从尾喷口排出形成推力，整套结构的同轴度要求、流道顺滑度直接决定整机运行效率与振动水平。设计层面采用了透明化的机匣表达形式，能清晰展示内部各级叶片的排布逻辑、支撑肋板的安装位置、尾喷口可调叶片的铰接结构，没有做多余的外观包覆，所有内部承力、通流部件的相对位置都完全按照实际装配关系搭建，方便设计人员快速核对各级转子的轴向间距、静子叶片的安装角度，避免方案阶段出现流道干涉、转子与静子碰磨的问题。安装边界上，整体为等直径渐变的筒状结构，前端进气口直径略小于中段扩压段直径，尾喷口通过收敛段逐步缩小通流面积，所有外部安装支点都布置在机匣外侧的环形加强肋位置，可适配不同载具的安装架接口，不需要额外改动主体承力结构就能完成装机适配。功能特性上，模型完整还原了前端进气风扇、多级压气机叶片、燃烧室段支撑结构、涡轮做功段、尾喷口导流叶片的全部细节，每级叶片的翼型都符合轴流动力的气动设计要求，支撑肋板的位置特意避开了主流通流区域，减少气流流动损失，尾喷口的导流叶片可根据工况需求调整角度，适配不同推力状态下的气流导向需求。在实际选型参考过程中，设计人员可以直接提取模型的流道轮廓线，快速生成气动计算的几何域，也能基于现有支撑结构的位置，调整外部管路、附件机匣的安装位置，大幅缩短方案阶段的建模周期，避免从零开始搭建基础结构出现的布局偏差。
