三孔圆形碳钢连接法兰结构设计

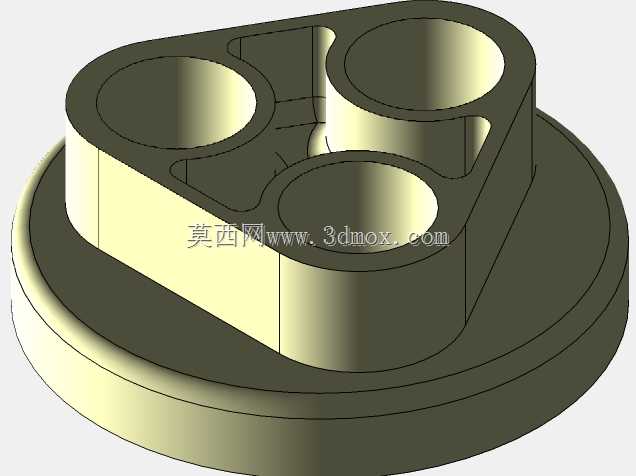

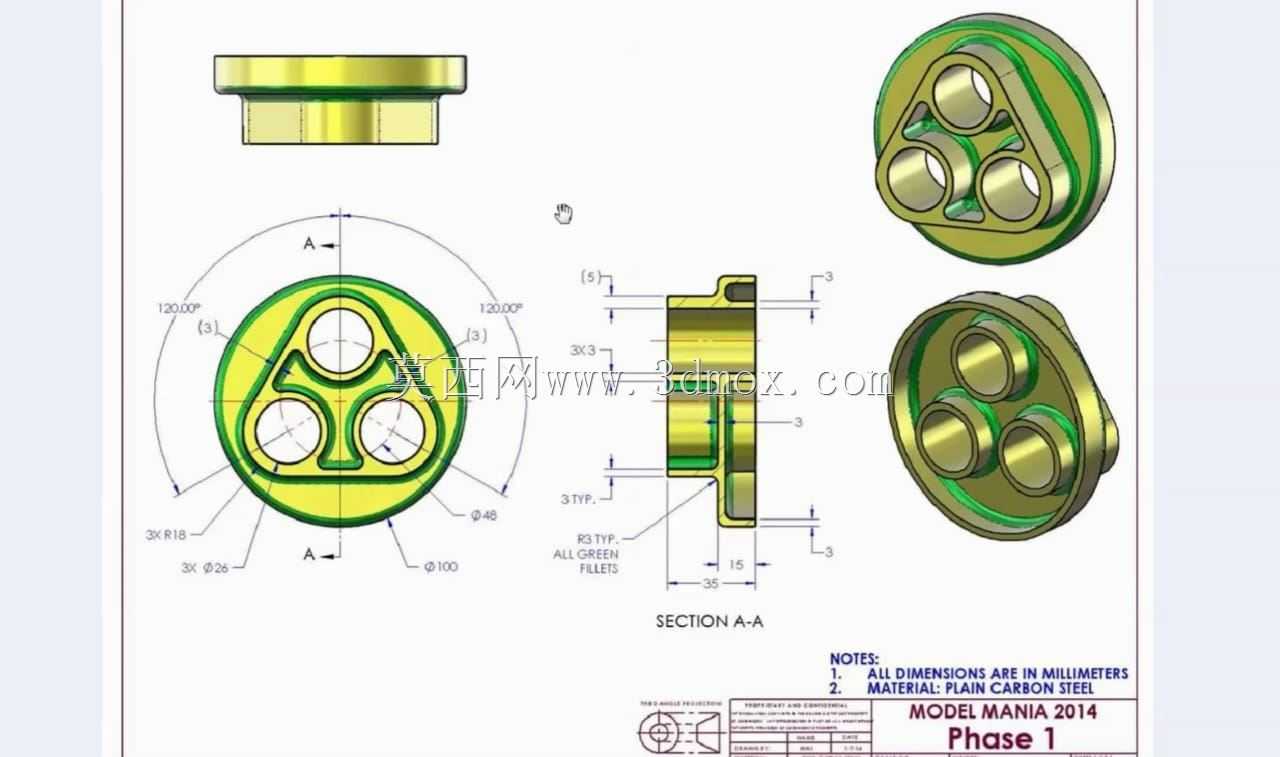

这类三孔圆形法兰结构，常应用在流体管路的多通路对接场景，也可作为小型液压阀组的安装基座，在气动控制单元、小型润滑系统的管路排布中十分常见，能够在有限的安装空间内实现三条独立通路的同步对接，减少管路转接件的使用数量，降低系统整体的泄漏风险。从结构设计来看，主体采用圆形外轮廓，外径尺寸适配常规的圆形安装腔体，外圆边缘预留的密封槽可嵌入O型密封圈，装配后能够实现端面静密封，满足低压流体输送的密封要求。正面三个呈120°均匀分布的通孔，为流体或介质的流通通道，孔位的角度排布经过受力校核，在螺栓锁紧状态下，三个孔的受力均匀分布，不会出现局部应力集中导致的端面变形问题。背面的凸台结构为定位止口，装配时可直接嵌入对接件的定位槽内，无需额外调整同轴度，能够大幅提升现场装配的效率，止口的配合公差选用过渡配合，既保证安装定位的精度，又不会出现装配卡滞的问题。截面结构上，主体壁厚经过强度核算，在普通碳钢材质的前提下，能够承受1.6MPa以内的工作压力，所有棱边均做倒圆角处理，既避免加工过程中出现应力裂纹，也能防止装配时划伤操作人员或密封件。三个流通孔的内壁粗糙度要求控制在Ra1.6以内，减少介质流动时的阻力，同时避免孔壁残留杂质造成通路堵塞。安装边界方面，整体轴向尺寸紧凑，适合安装空间局促的阀组集成区域，端面的螺栓锁紧位均匀分布在三个流通孔的外侧，锁紧力能够均匀作用在密封端面上，不会出现密封面压合不均导致的渗漏问题。设计过程中优先考虑了加工工艺性，外圆、端面、止口均可通过普通车床一次装夹完成加工，三个流通孔可通过数控铣床或钻床分度加工，无需特殊定制工装，能够有效控制零件的加工成本，适合批量生产应用。在实际选型应用时，可根据流通介质的特性调整表面处理工艺，用于液压油通路时可做发黑防锈处理，用于水基介质通路时可做镀锌处理，适配不同的工况使用需求。
