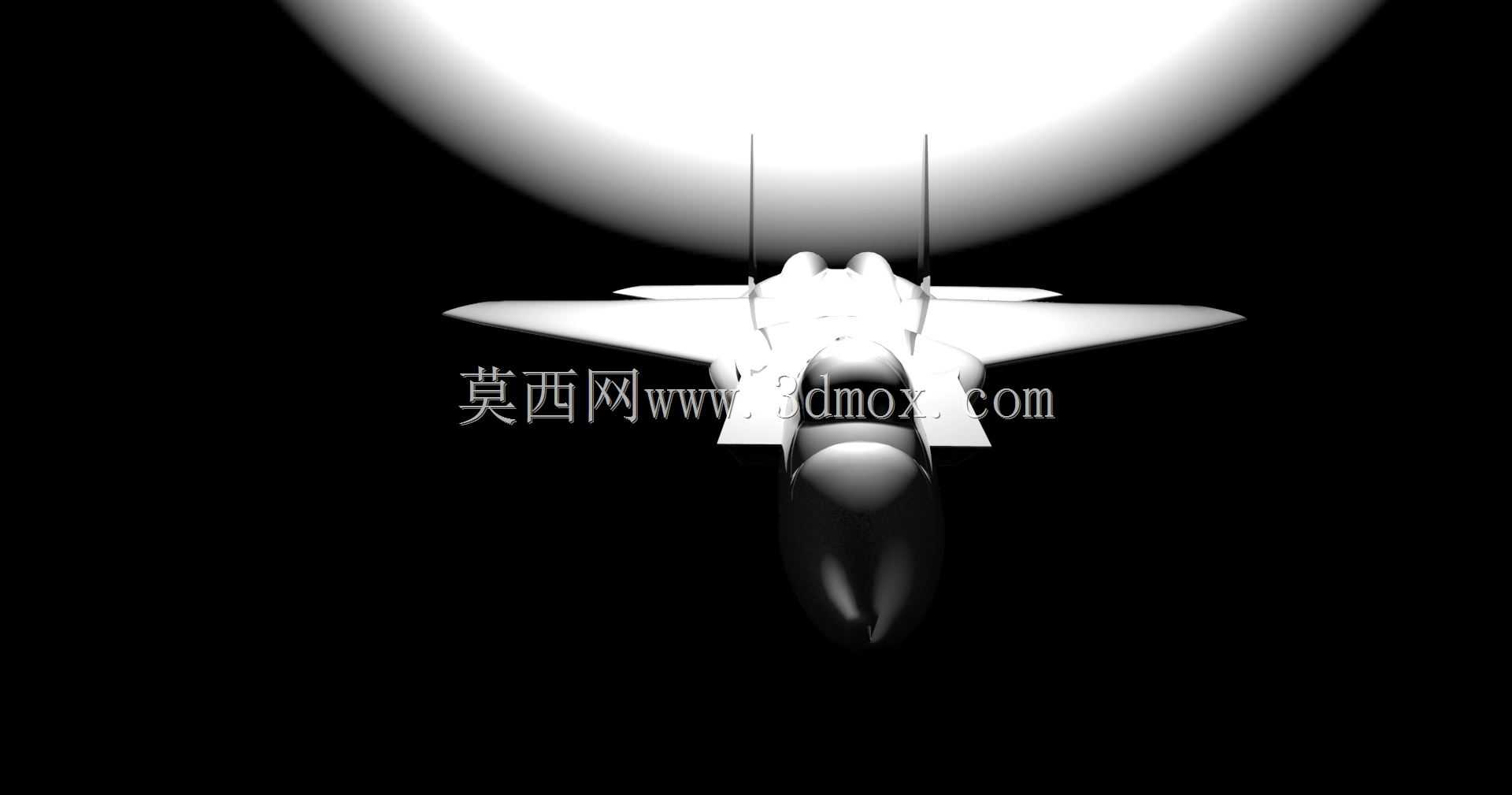

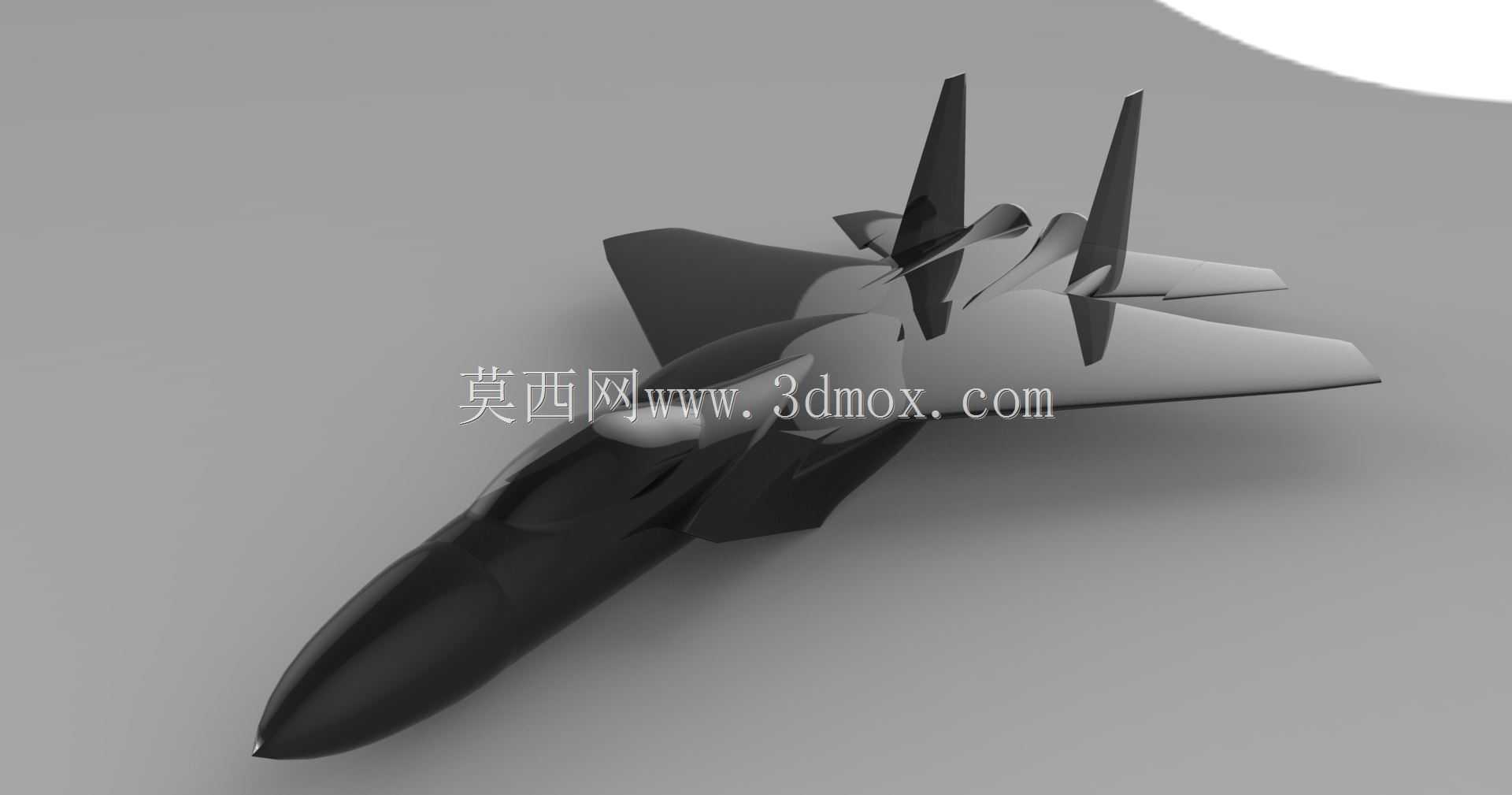

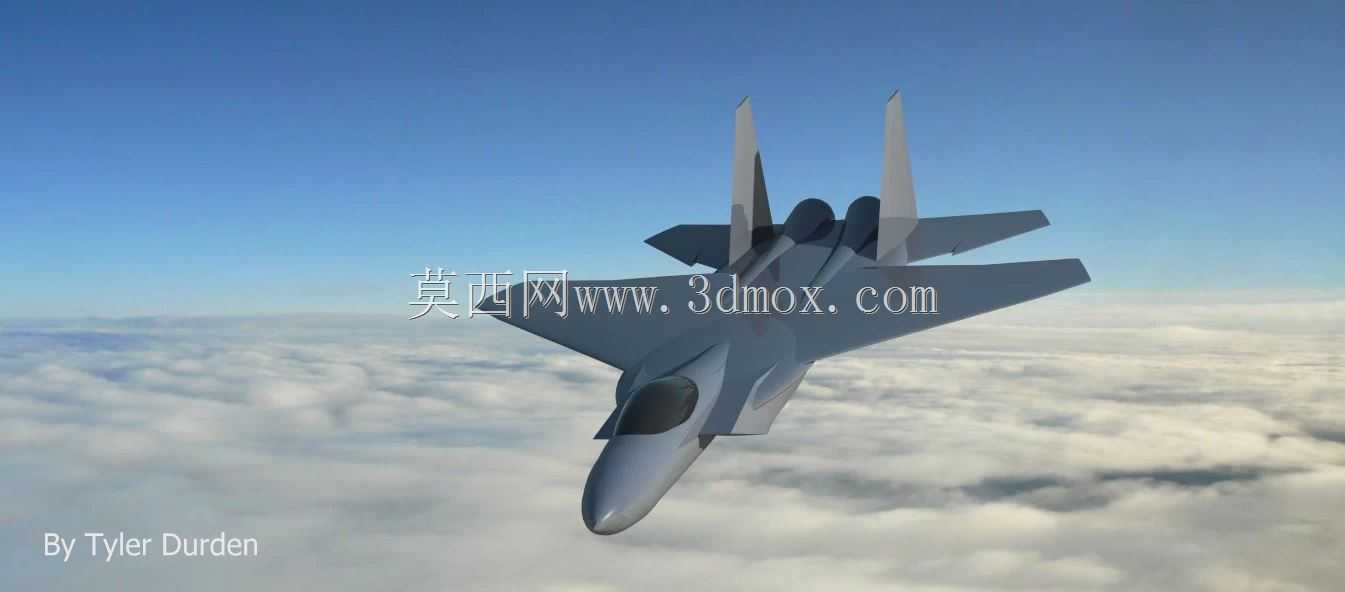

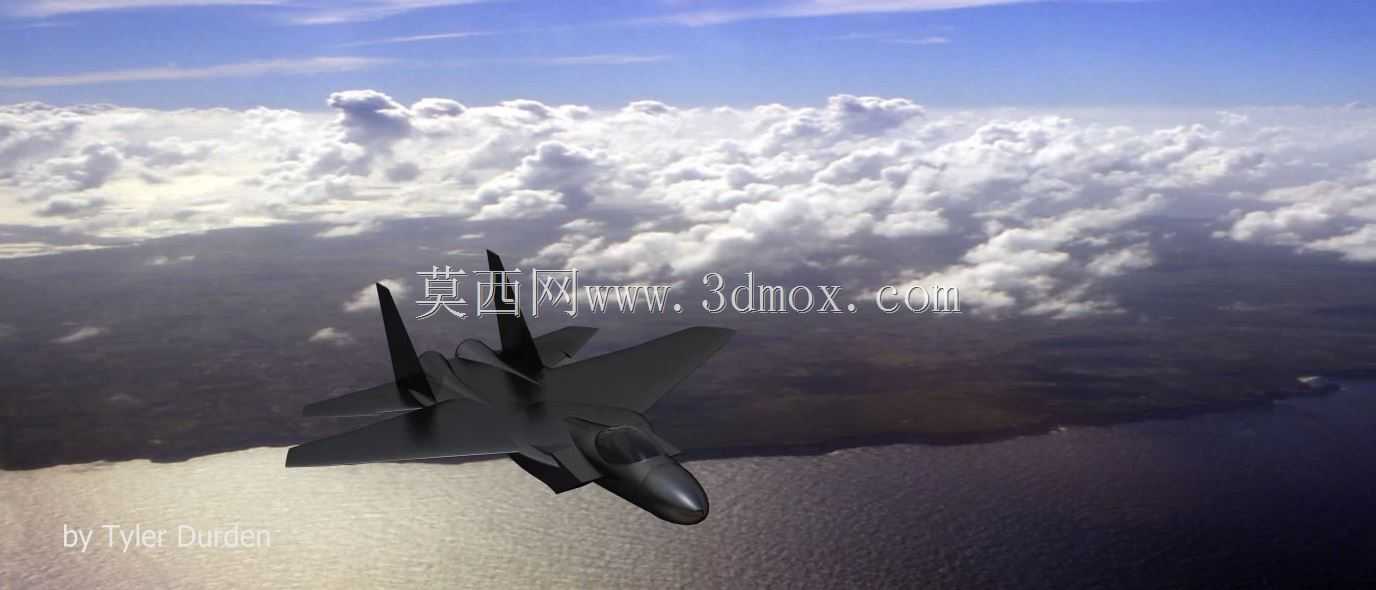

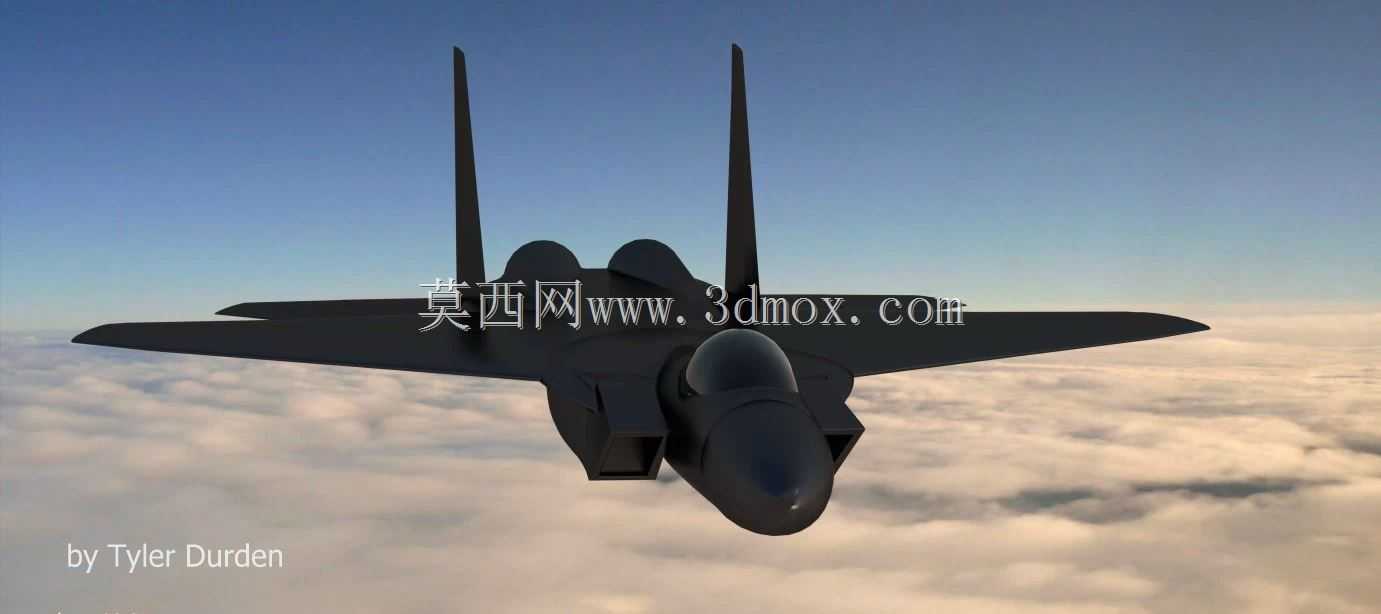

F-15战斗机整机结构三维数模

该模型还原双发重型制空战斗机的整机气动布局与结构轮廓，建模过程中优先保证机身、机翼、尾翼、座舱、进气道等核心部件的相对位置精度，匹配实机的气动外形特征。从实际应用场景来看，这类飞行器三维数模可用于航空类专业教学演示，帮助学员直观理解战机的总体布局逻辑，也可作为航模设计阶段的参考基准，辅助完成航模结构的比例缩放与重心测算，还能用于虚拟仿真场景中的装备可视化展示，支撑空战模拟、装备展示类项目的三维素材搭建。在功能特性还原上，模型重点呈现了F-15的上单翼布局、双垂尾安定面、二元进气道、串列双座座舱盖、机身下部保形结构的外形特征，机翼的后掠角度、平尾与垂尾的相对安装位置、尾喷口的轮廓尺寸都按照实机比例做了对应还原，能够清晰展示整机的气动面分布逻辑。设计思路上，建模时优先保证整机外形的曲面连续性，机身主体采用曲面放样构建，保证机头到机尾的流线过渡符合高速飞行器的气动外形要求，机翼与机身的衔接处做了平滑过渡处理，避免出现曲面断层影响外形还原度；垂尾、平尾等安定面单独建模后与机身主体做布尔合并，保证整体结构的完整性，进气道的内壁轮廓也做了简化还原，能够体现出进气道与机身的融合关系。从安装边界与尺寸比例来看，模型按照实机的长宽高比例做了等比例缩放，整机长度与翼展的比例匹配实机参数，机翼的安装角、上反角都做了对应设置，垂尾的高度与后掠角度符合实机的安定面设计要求，起落架舱的位置、座舱盖的开启轮廓也做了简化呈现，能够满足不同场景下的外形参考需求。需要注意的是，该模型为外形结构简化数模，未还原内部航电、动力系统、操纵机构的详细结构，仅适用于外形参考、可视化展示、教学演示类场景，若用于工程级的结构设计或气动仿真，还需要补充内部结构细节、材料参数、气动相关的详细数据，对关键承力部位的结构做进一步细化建模，匹配实际的工程设计要求。
