木质框架固定翼竞赛无人机结构设计

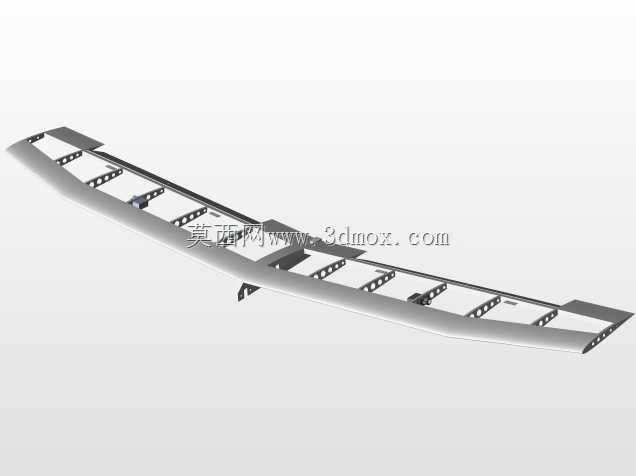

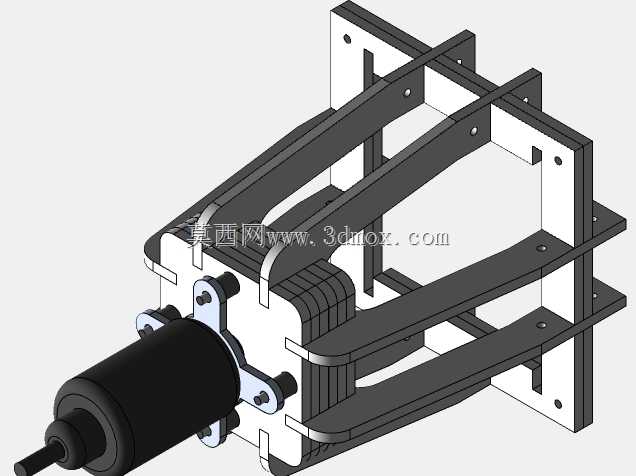

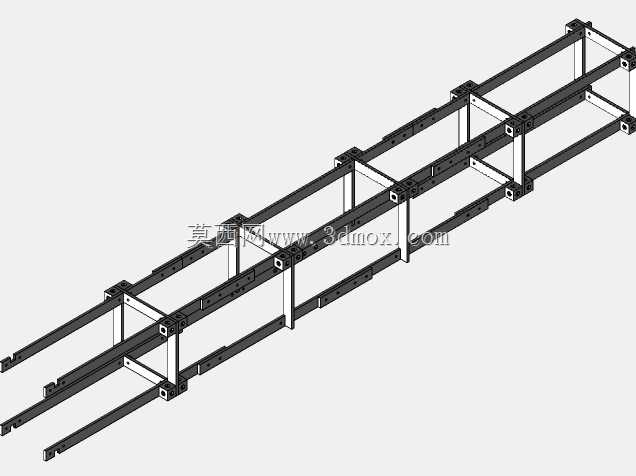

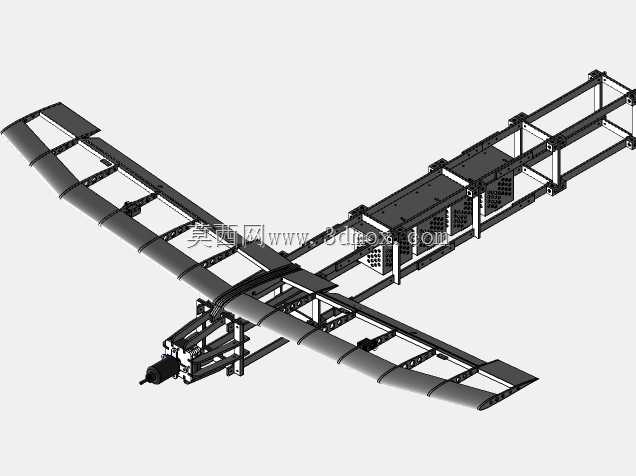

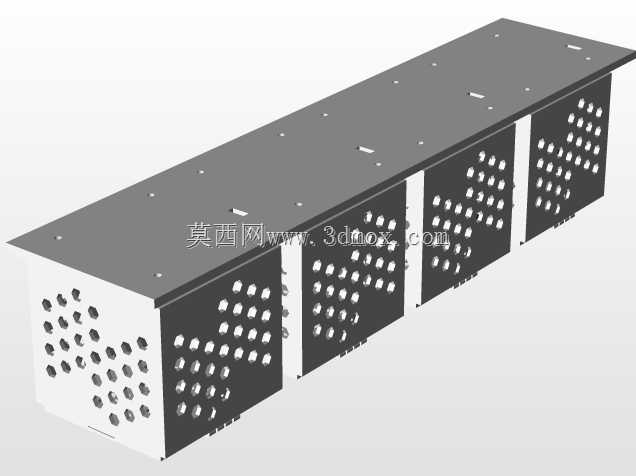

这款固定翼飞行器的结构设计围绕赛事场景的实际需求展开，在前期方案推演阶段，设计团队优先考量了野外作业与赛事起降环节的抗冲击需求，将有效载荷舱的模块化布局作为核心设计切入点，兼顾小批量生产的加工经济性与非专业场景下的快速装配属性，放弃了传统复材成型的高成本工艺路线，主体承力结构选用轻质木质材料搭建，在保证结构刚度满足飞行载荷要求的前提下，大幅降低了加工门槛与物料成本。从结构布局来看，机身采用分段式框梁组合结构，沿航向依次布置动力安装座、航电设备舱、载荷挂载区、尾翼连接段，各框位通过纵向梁条串联形成整体承力框架，框板上预留的标准化安装孔位可适配不同规格的飞控、电池与任务载荷，无需额外打孔修改即可完成设备固定，有效降低了装配调试阶段的工作量。机翼采用上单翼布局，翼梁与机身框通过快拆结构连接，翼肋沿翼展方向等距排布，翼型选用低速高升力翼型，适配赛事场景下的短距起降需求，机翼后缘预留的舵面安装位可直接连接舵机摇臂，传动间隙控制在飞行操控允许的公差范围内，避免飞行过程中出现舵面虚位影响操控精度。尾翼组件采用常规平尾加垂尾的布局，通过尾部的插接结构与机身末端连接，拆卸后可大幅缩小整机收纳尺寸，方便外场作业时的转运携带。动力段布置在机头位置，安装座预留了不同规格电机的安装孔距，可根据赛事任务的载重需求、航时要求灵活选配动力套装，电机座与机身主承力梁直接连接，可将动力输出产生的拉力均匀传递到整个机身框架，避免局部应力集中导致结构损坏。起落架采用前置单轮加尾部支撑的布局，连接位置做了局部加强处理，可吸收降落阶段的冲击载荷，减少硬着陆对机身框梁的损伤。在设计过程中，团队针对木质材料的力学特性做了针对性的结构优化，所有承力节点位置都做了三角加强片补强，框板与梁条的连接位置采用胶接加销钉的双重固定方式，避免飞行过程中受振动影响出现结构松脱。整机的安装边界充分考虑了常规加工设备的加工能力，所有木质结构件均可通过激光切割设备完成加工，无需专用的复材成型模具，小批量制作时的生产周期更短，出现结构损坏时也可快速切割替换件完成维修，非常适合赛事筹备阶段的快速迭代修改与外场作业的应急维修需求。机翼与机身的连接位置做了定位止口设计，装配时无需反复调试即可保证机翼的安装角与对称性，降低了装配调试的技术门槛，即使是缺乏航模装配经验的人员，也可按照装配指引快速完成整机组装。
