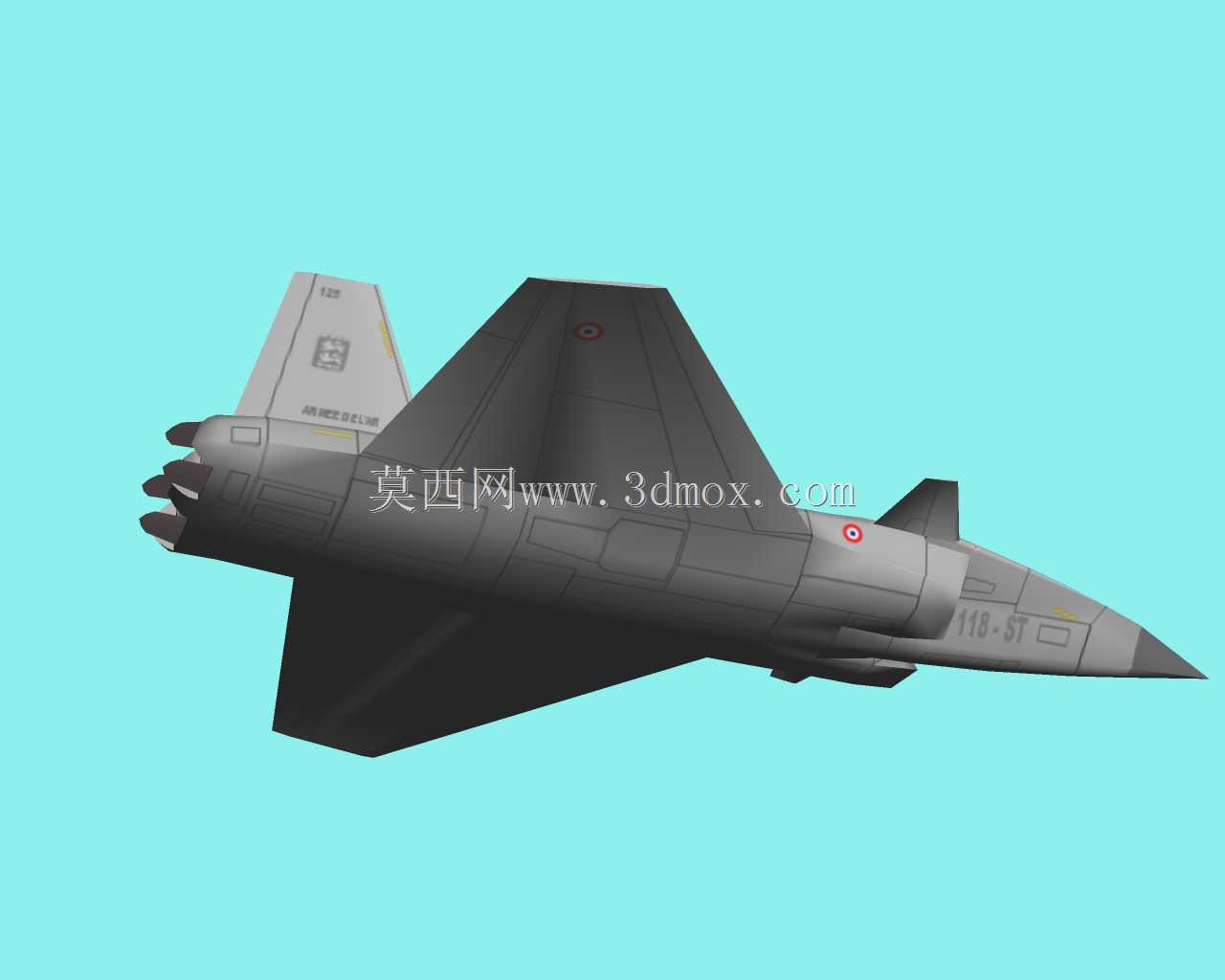

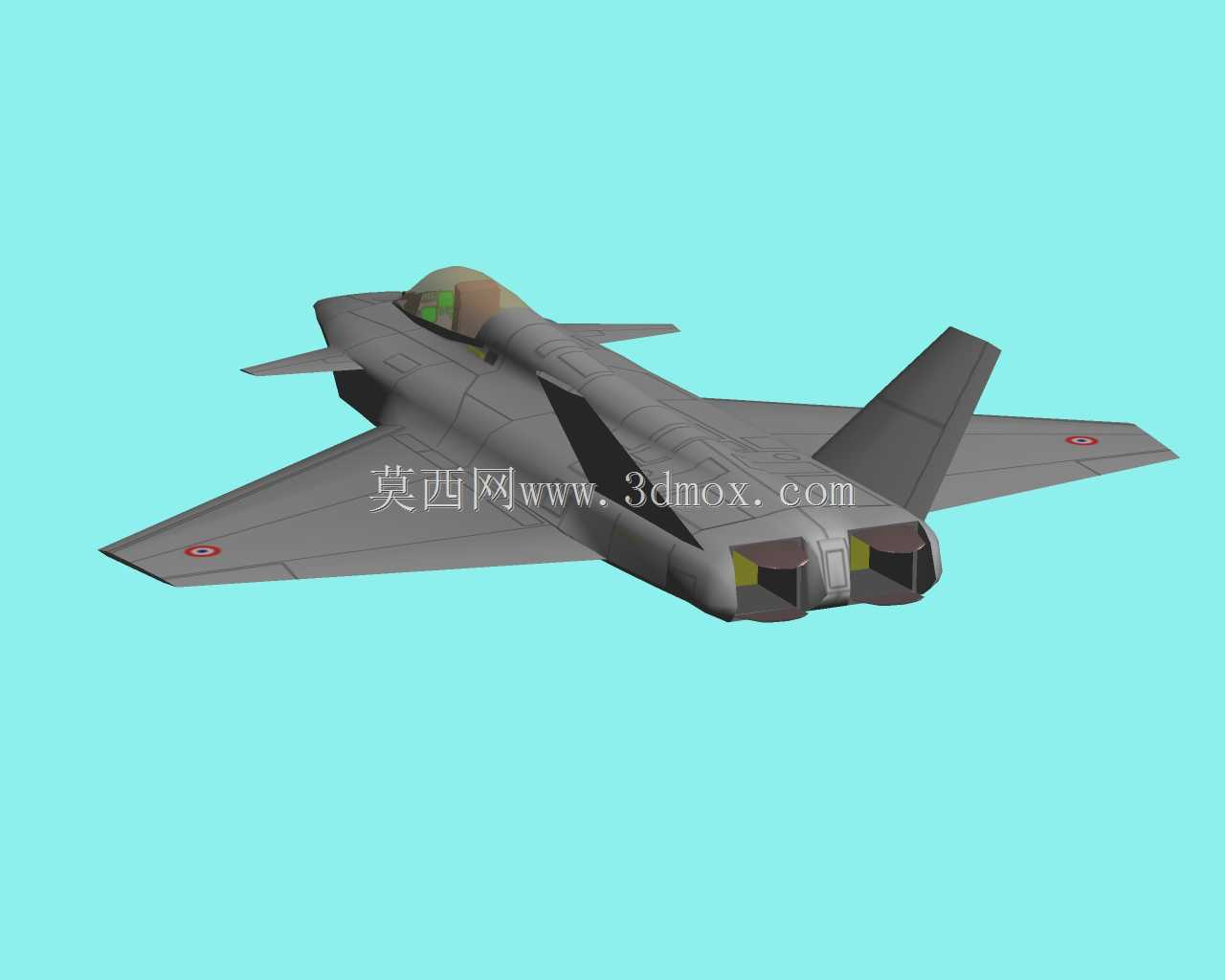

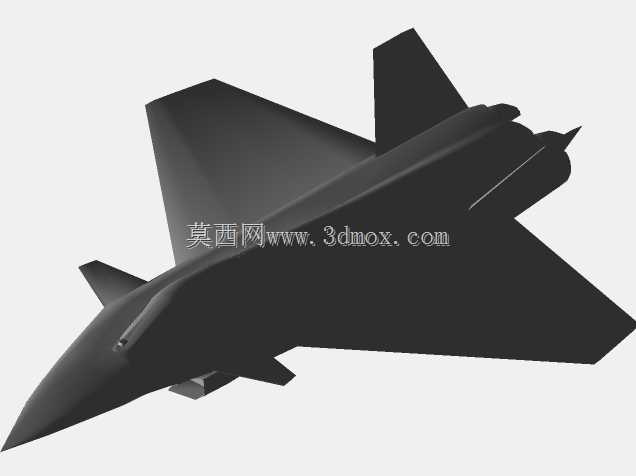

多用途战斗机阵风外观结构三维数模

该三维数模还原了双发多用途战斗机的整体气动布局与外部结构特征，建模过程中优先匹配了战机实际的气动修形逻辑，机头采用尖锥式雷达罩设计，截面沿轴向逐步过渡到机身主体，保证高速飞行下的激波阻力控制需求，机身两侧采用半埋式进气道布局，进气道口与机身融合过渡，既降低了正面雷达反射截面积，也能在大迎角飞行状态下为发动机提供稳定的进气气流。从结构设计逻辑来看，模型完整呈现了三角翼加近耦合鸭翼的气动布局特征，鸭翼布置在座舱后下方位置，与主翼形成近距耦合效应，在低速起降阶段可通过鸭翼偏转产生的脱体涡为主翼增升，缩短战机的起降滑跑距离，同时在超音速飞行阶段，鸭翼可配合全动垂尾、机翼后缘襟副翼完成多通道姿态控制，提升战机的机动响应速度。模型中还原的机身外部细节包含了机身表面的维护口盖轮廓、机载传感器安装位、垂尾上的航行灯安装座、机炮口预留位置以及机翼下的武器挂点接口，这些细节的还原可支撑航空类教学演示、飞行器气动仿真前置建模、国防科普展陈模型制作等场景的使用需求。在尺寸边界的还原上，模型严格对标实机的长宽高比例，机身总长、翼展、机高的比例控制符合实机的实际参数，机翼后掠角、垂尾后掠角度、鸭翼安装角均按照实机气动参数设置，可直接用于风洞仿真前的几何模型预处理，也可作为航模设计阶段的外形参考基准。从实际应用场景出发，该数模可用于航空院校的飞行器结构设计课程案例演示，帮助学员理解鸭式布局战机的气动设计逻辑，也可作为国防主题展项的三维打印原型，通过等比例缩放制作实体展示模型，同时也能为游戏、影视领域的军用载具资产制作提供高精度的外形参考，避免自行建模出现的气动布局失真、结构比例失调等问题。建模过程中对机身曲面的连续性做了针对性处理，机身蒙皮的曲面均达到G2连续标准，曲面过渡无明显折角，还原了实机蒙皮的顺滑气动外形，机翼与机身的连接段采用翼身融合过渡设计，既降低了飞行阻力，也提升了机身结构的整体强度，模型中预留的起落架舱轮廓、座舱盖曲面、尾喷口接口位置，也可支撑后续的细节深化建模，满足不同精度需求的使用场景。
