复古小型飞机机载航向指示罗盘结构

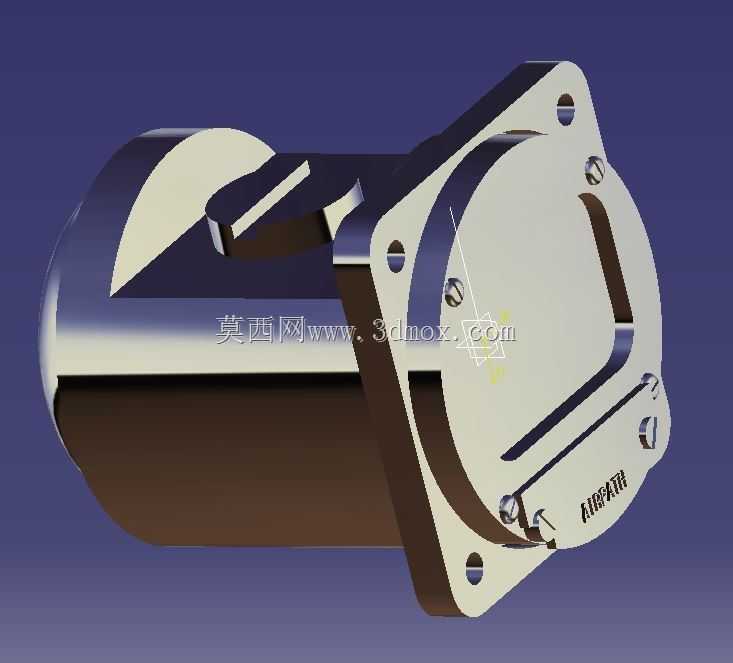

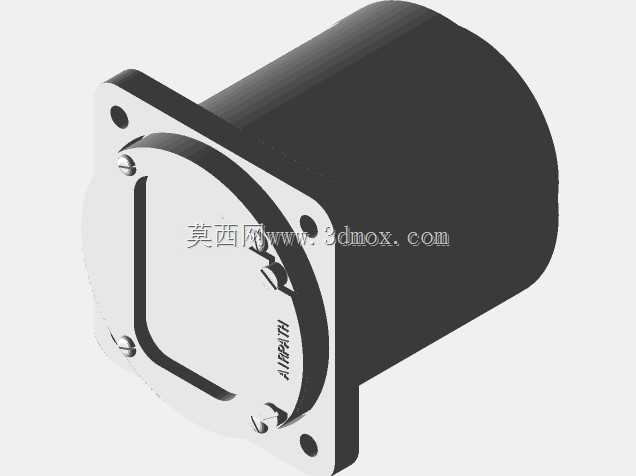

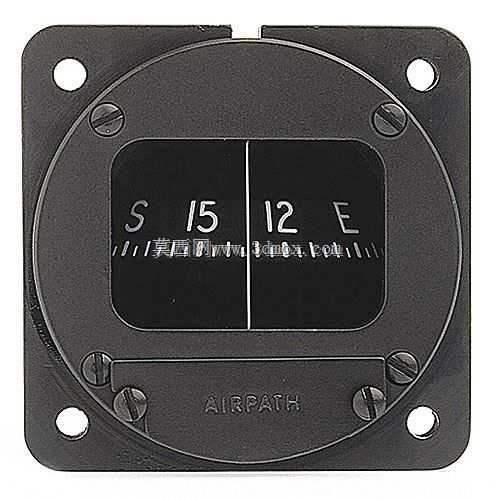

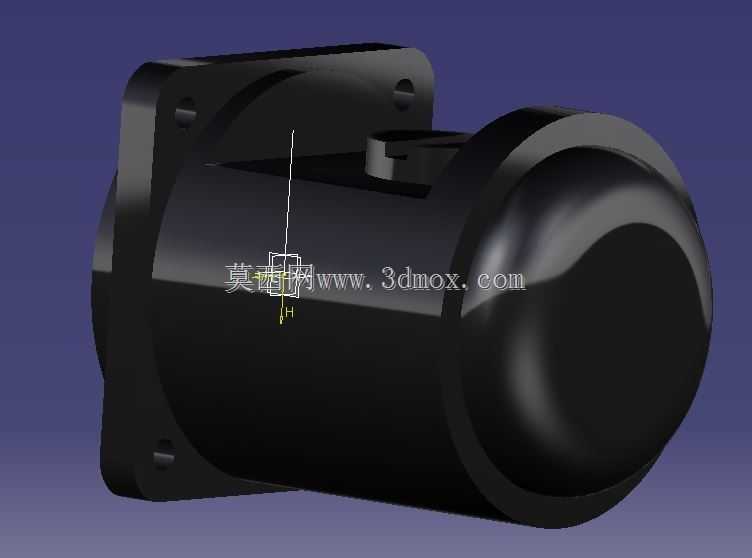

这款机载航向指示罗盘主要适配轻型运动飞机、复古复刻类小型通航飞行器的座舱仪表布局，也可作为等比例航模制作的核心仿真部件使用，在实际飞行场景中承担航向基准指示的核心功能，为飞行员提供稳定的磁航向参考，配合空速表、高度表等基础仪表完成目视飞行规则下的姿态与航向判断，无需依赖复杂的电子航电系统即可独立工作，在轻型机的简易座舱配置中是不可或缺的基础导航部件。从结构设计来看，整体采用一体化法兰安装基座，基座上预留四个对称分布的沉头安装孔，可直接通过螺栓固定在座舱仪表板的预设安装位上，安装孔的位置公差控制在0.1mm以内，能适配多数标准尺寸的小型飞机仪表安装开孔，安装后基座与仪表板贴合面平整，不会出现突出或间隙过大的问题，避免座舱飞行过程中出现振动异响。主体筒体部分采用等径圆柱结构，内部预留磁钢、阻尼油腔、刻度盘的安装空间，筒体前端的指示端盖做了切边处理，既可以避免安装时与周边相邻仪表出现干涉，也能为航向刻度标识预留足够的平面展示区域，端盖上的紧固螺丝采用对称均布设计，拆卸维护时无需专用工具即可完成端盖拆解，方便后期对内部阻尼液、磁组件进行校准更换。设计过程中优先考虑了机载场景的抗振需求，整体结构的壁厚做了差异化处理，安装法兰位置壁厚加厚2mm，抵消发动机传递到仪表板的持续振动，筒体部分在保证结构强度的前提下适当控制壁厚，降低整体重量，避免给仪表板带来额外的负载。指示面的刻度标识做了凹陷处理，可填充荧光涂层，满足夜间低光飞行环境下的识读需求，不需要额外增加仪表照明供电线路，适配无复杂供电系统的超轻型飞机配置。整个部件的外形轮廓没有尖锐突出结构，所有边角都做了R1.5的圆角过渡，既可以避免安装过程中划伤座舱内饰或操作人员，也能降低飞行过程中应力集中导致的结构开裂风险，安装完成后突出仪表板的长度控制在合理范围，不会遮挡飞行员对其他仪表的观察视线，整体结构紧凑，在有限的座舱仪表安装空间内实现了航向指示的完整功能，同时兼顾了复古机型的座舱视觉风格还原，不管是用于真实小型飞机的配件替换，还是大比例仿真航模的座舱细节制作，都能满足结构匹配与外观仿真的双重需求。
