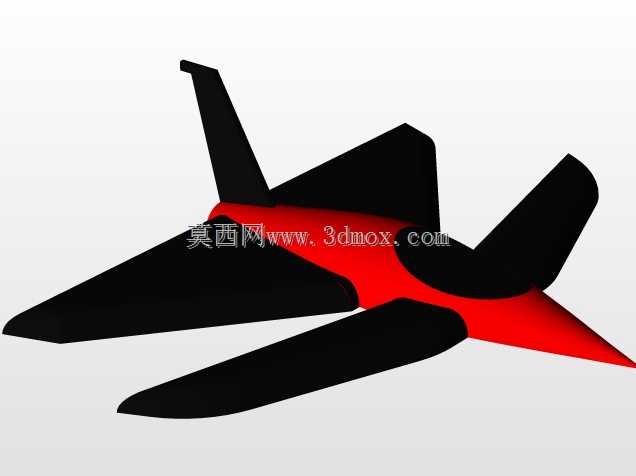

黑红撞色概念隐身战机外观结构设计

这款概念飞行器的气动布局设计，核心围绕低速教学演示场景的操控稳定性展开，整体采用翼身融合的飞翼衍生构型，没有传统独立的水平尾翼结构，双外倾垂尾布置在主翼后缘延伸段，既可以在大迎角飞行状态下提供足够的航向稳定性，也能通过垂尾的倾斜角度降低侧向雷达反射截面积，兼顾教学场景下的气动原理展示与基础隐身设计的概念演示。机身主体采用流畅的棱边过渡设计，从机头尖点开始的脊线沿机身上下表面一直延伸到尾喷口位置，将机身截面优化为近似菱形的升力体构型，在亚音速飞行状态下可以让机身本身提供接近30%的升力占比，降低主翼的载荷压力，对于教学场景下的低速小尺寸演示模型来说，这种设计能大幅提升低速飞行时的抗失速能力，降低新手操控的操作门槛。主翼采用大后掠角切尖三角翼构型，翼展与机身长度的比例控制在1.2:1左右，机翼前缘后掠角达到48度，后缘设置有小幅前掠角，机翼厚度从翼根到翼尖逐渐收薄，翼根处最大相对厚度控制在10%以内，既可以保证机翼内部有足够空间布置演示用的舵机、电池等组件，也能减少跨音速阶段的波阻增量，虽然这款模型主要用于教学场景的原理展示，但气动参数的设置完全参考真实战机的设计逻辑，能让学习者直观理解后掠翼对飞行速度的适配逻辑。机身中部的红色区域为模拟的座舱与设备舱段，整体与机身曲面完全贴合，没有突出的座舱盖结构，进一步降低了飞行过程中的气动阻力，垂尾采用大后掠角梯形构型，垂尾高度约为机身高度的0.6倍，外倾角度为28度，在航向稳定与侧向隐身之间取得平衡，垂尾后缘设置有独立的方向舵面，主翼后缘设置有升降副翼，通过不同舵面的差动与联动，可以完成俯仰、滚转、偏航全向的姿态控制，舵面的偏转角度范围设置为正负25度，足够满足教学演示场景下的常规机动动作需求。从安装边界来看，这款模型的整体尺寸适配常规室内外教学场地的使用需求，机身最低点到地面的起落架间隙预留有足够空间，不需要额外改造即可适配多数小型航模动力系统的安装，机身内部的设备舱预留了标准的安装孔位，可以直接搭载常用的航电、动力组件，不需要对机身结构进行二次切削改造，对于教学场景下的快速组装、调试十分友好。整体外形的黑红撞色设计，除了视觉辨识度更高之外，也能在飞行演示过程中让观察者清晰分辨机身姿态，方便教学过程中对飞行动作、气动原理的讲解，棱边处的曲面过渡全部采用G2连续处理，没有突兀的折角，既可以减少飞行过程中的气流分离，也能在3D打印制作时减少支撑结构的使用，降低模型制作的难度与成本。
