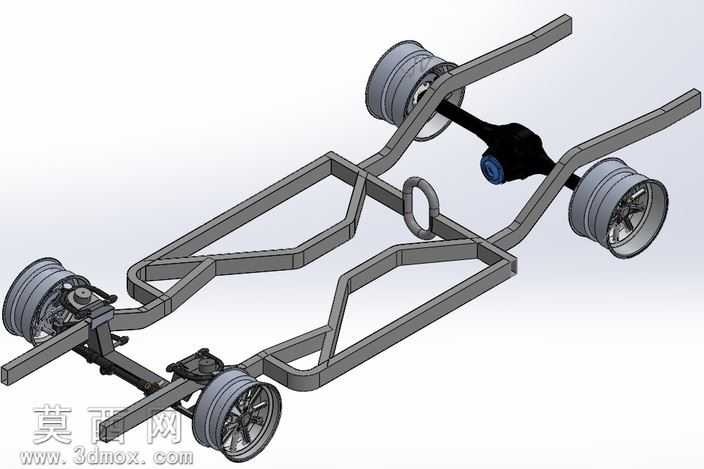

适配67至68款野马的管状车架机箱结构

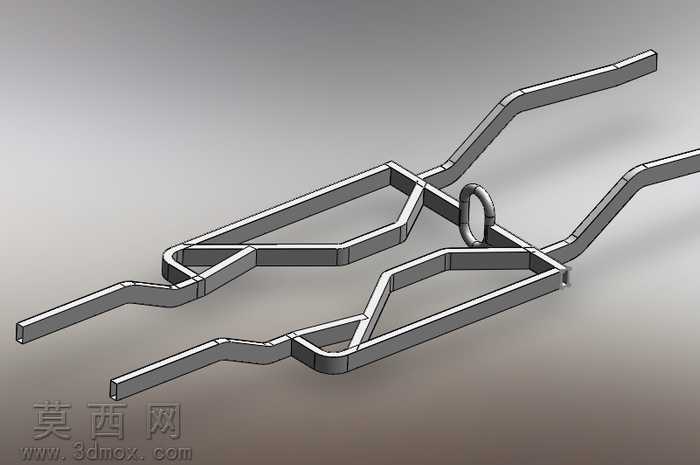

该作品为适配67至68款野马车型的管状机箱结构，采用三维参数化建模方式完成整体设计，建模过程中以管状构件的空间弯折路径为核心逻辑，先通过草绘绘制各段管材的中心走向轨迹，再基于统一的管材截面轮廓沿路径扫描生成实体，精准还原了管状结构连续弯折、多段衔接的形态特征。建模阶段重点处理了多根管材交汇节点的结构衔接，对交叉重叠区域做了布尔合并处理，保证各构件连接位置的结构连续性，避免出现建模缝隙或结构干涉问题，同时在结构中部设置了环形挂载构件，通过同轴约束与两侧主框架精准定位，满足后续部件挂载的安装需求。渲染阶段采用哑光金属材质赋予管状构件，还原金属管材的磨砂质感，材质参数调整中适度提高了金属度与粗糙度数值，避免过度反光造成的结构细节丢失，场景采用柔和的渐变灰色背景配合三点布光，主光源从斜上方投射突出管材的弯折轮廓与空间层次，辅光源补亮暗部区域避免结构阴影过重，环境光弱化背景干扰让视觉焦点集中在机箱结构本身。结构设计上采用双侧对称的框架布局，前后延伸的弯折管段分别对应车身前后的安装点位，中部交叉的管段提升整体框架的抗扭刚度，所有弯折位置均做了圆角过渡处理，既符合实际管材弯折加工的工艺特性，也避免应力集中问题，整体框架采用等径管材设计，降低加工时的管材规格成本，各段管材的弯折角度经过反复校准，完全匹配67至68款野马车身的安装点位尺寸，无需额外打孔改位即可直接适配安装。设计思路围绕轻量化与高刚性的平衡展开，摒弃传统封闭式机箱的厚重板材结构，采用空间管架形式在保证结构承载强度的前提下大幅降低整体重量，开放式的框架结构也为后续车内管线布置、部件安装预留了充足的操作空间，中部的环形挂点可用于固定线束、安装附属配件，兼顾了结构实用性与改装场景的拓展需求，建模过程中同步校验了各管段之间的最小间隙，保证实际焊接装配时各构件不会出现位置冲突，弯折半径的参数设置也符合常规弯管设备的加工能力范围，确保设计方案可直接落地加工。
