替普洛维UA430A工业相机结构设计

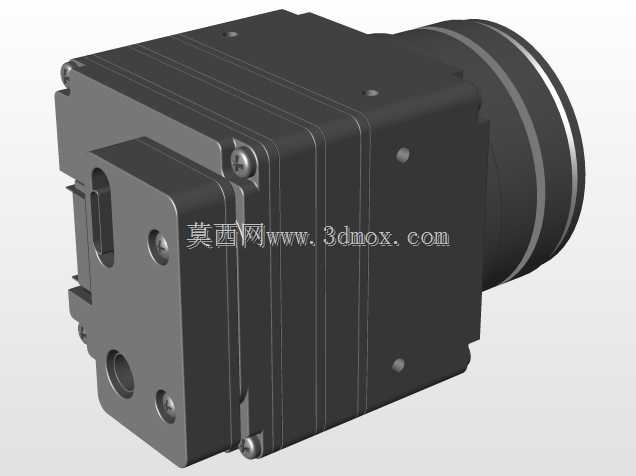

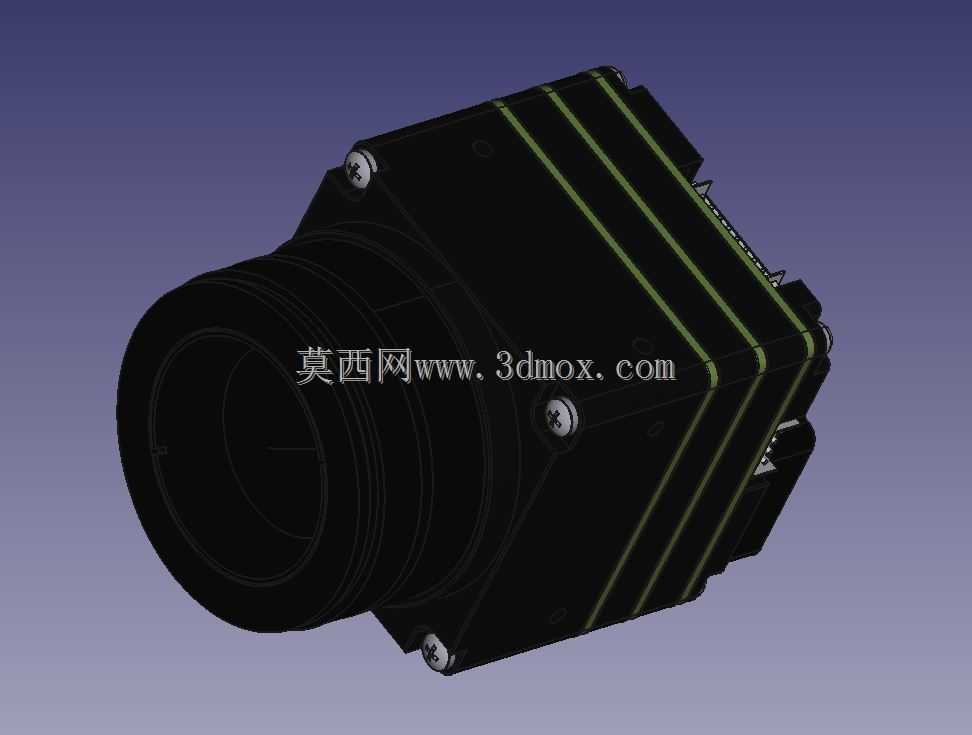

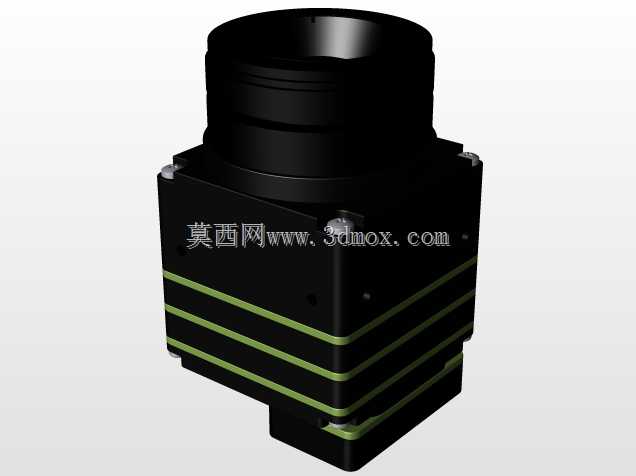

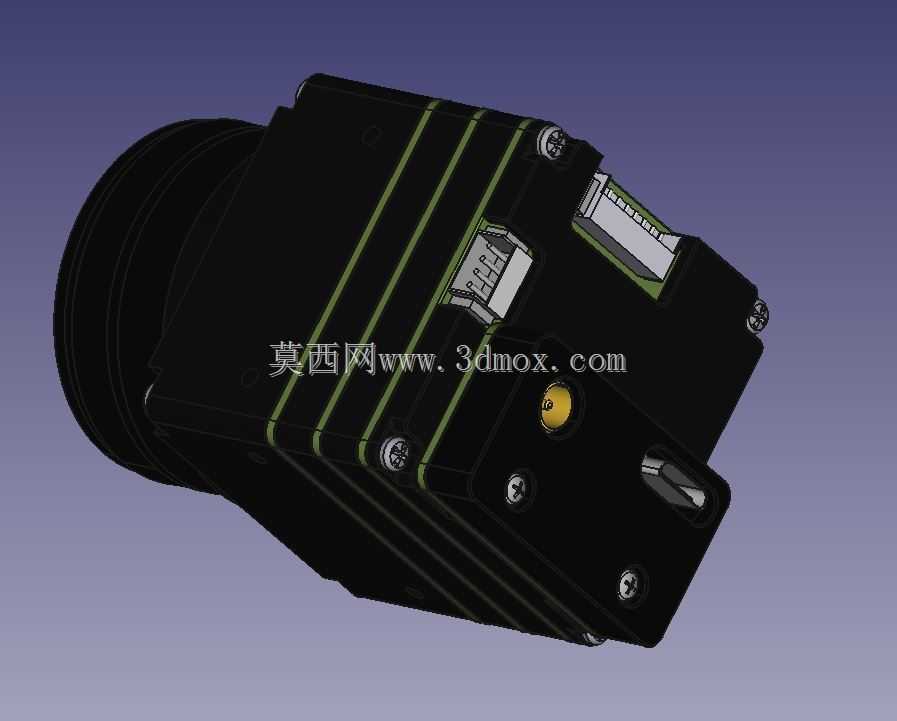

这款工业成像设备的结构设计，首先围绕机器视觉检测场景的实际安装需求展开，在自动化产线的尺寸测量、缺陷识别、定位引导环节，这类设备需要兼顾光学通路的同轴精度与壳体的抗干扰能力。前端镜头接口采用标准C口设计，预留的法兰安装面平面度控制在0.02mm以内，保证镜头安装后光轴与成像靶面的垂直度偏差不超过0.05°，避免成像边缘出现虚焦、畸变超差的问题。壳体主体采用方形叠层结构，侧面的紧固螺丝均匀分布在四个边角，既可以保证上下壳体拼接的密封性，抵御车间环境中的粉尘、切削液雾气侵入内部电路板，也能在设备侧装、正装、倒装时，保持整体结构的刚性，不会因为长期受振动出现连接松动。设备侧面预留的接插件接口位置做了内凹设计，安装航插后接头不会突出壳体侧面过多，在狭小的设备内部布线时，不会和周边的机械结构产生干涉，接插件周边的壳体壁厚做了局部加厚，避免反复插拔接头时造成壳体开裂。从安装边界来看，设备整体的方形截面尺寸适配常规的工业相机安装支架，底部预留的两个M3安装孔孔距符合行业通用规格，不需要额外定制转接板就能直接固定在标准视觉支架上，前端镜头的伸出长度经过核算，搭配常用焦距的工业镜头时，不会和产线上的被测工件产生运动干涉。内部的电路板安装槽做了定位凸台设计，装配时不需要反复调整就能让成像靶面和前端接口保持同轴，叠层的壳体结构也能给内部的图像处理芯片留出足够的散热空间，外壳表面的阳极氧化层既可以提升表面硬度，避免安装过程中出现划痕，也能起到一定的电磁屏蔽作用，减少车间内伺服电机、变频器产生的电磁干扰对成像信号的影响。设计过程中特意将壳体的棱角做了小尺寸倒角处理，避免安装调试时锋利的边角划伤操作人员，侧面的防滑筋条不仅能提升外观辨识度，也能在手动调整设备角度时增加摩擦力，方便调试人员快速锁紧固定。
