星型布局航空活塞动力组件结构设计

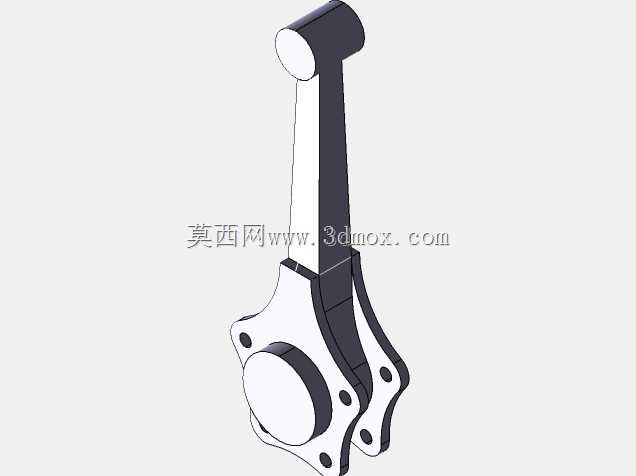

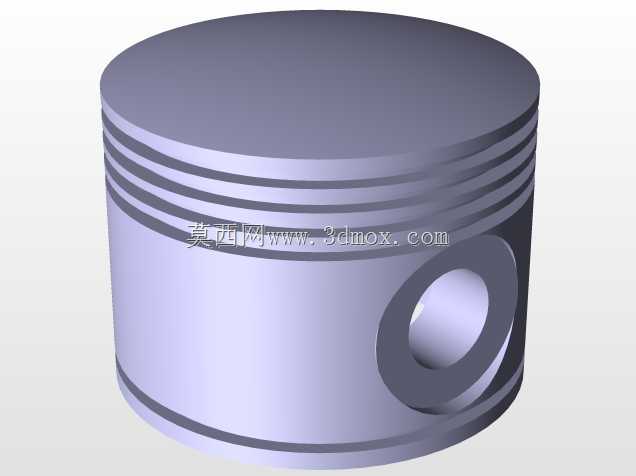

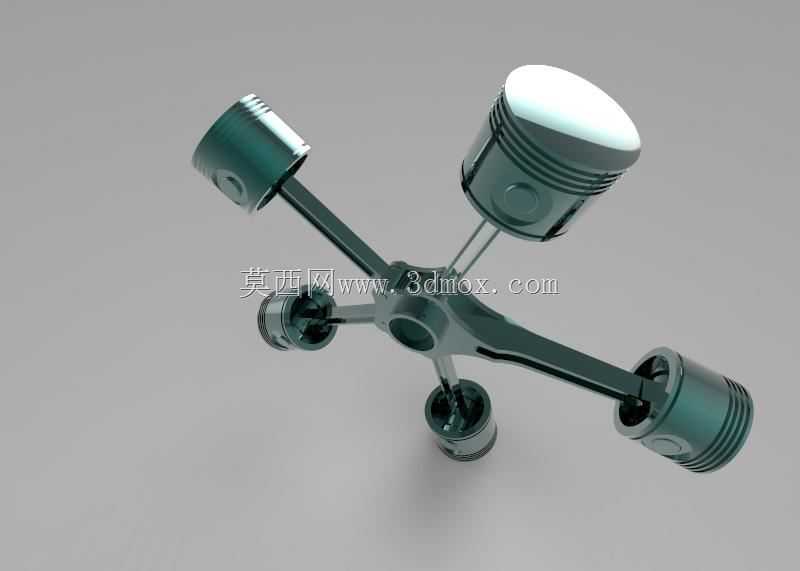

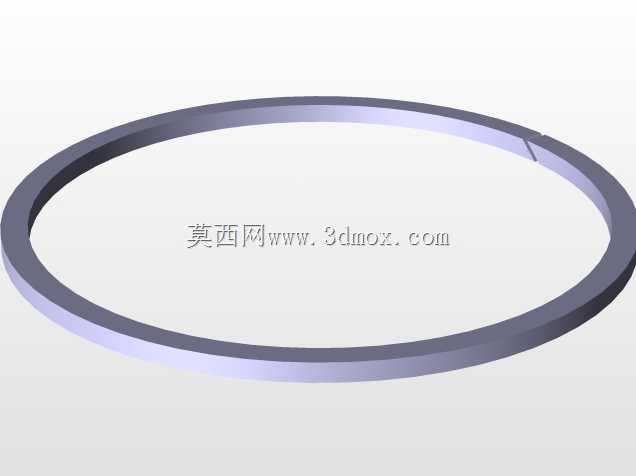

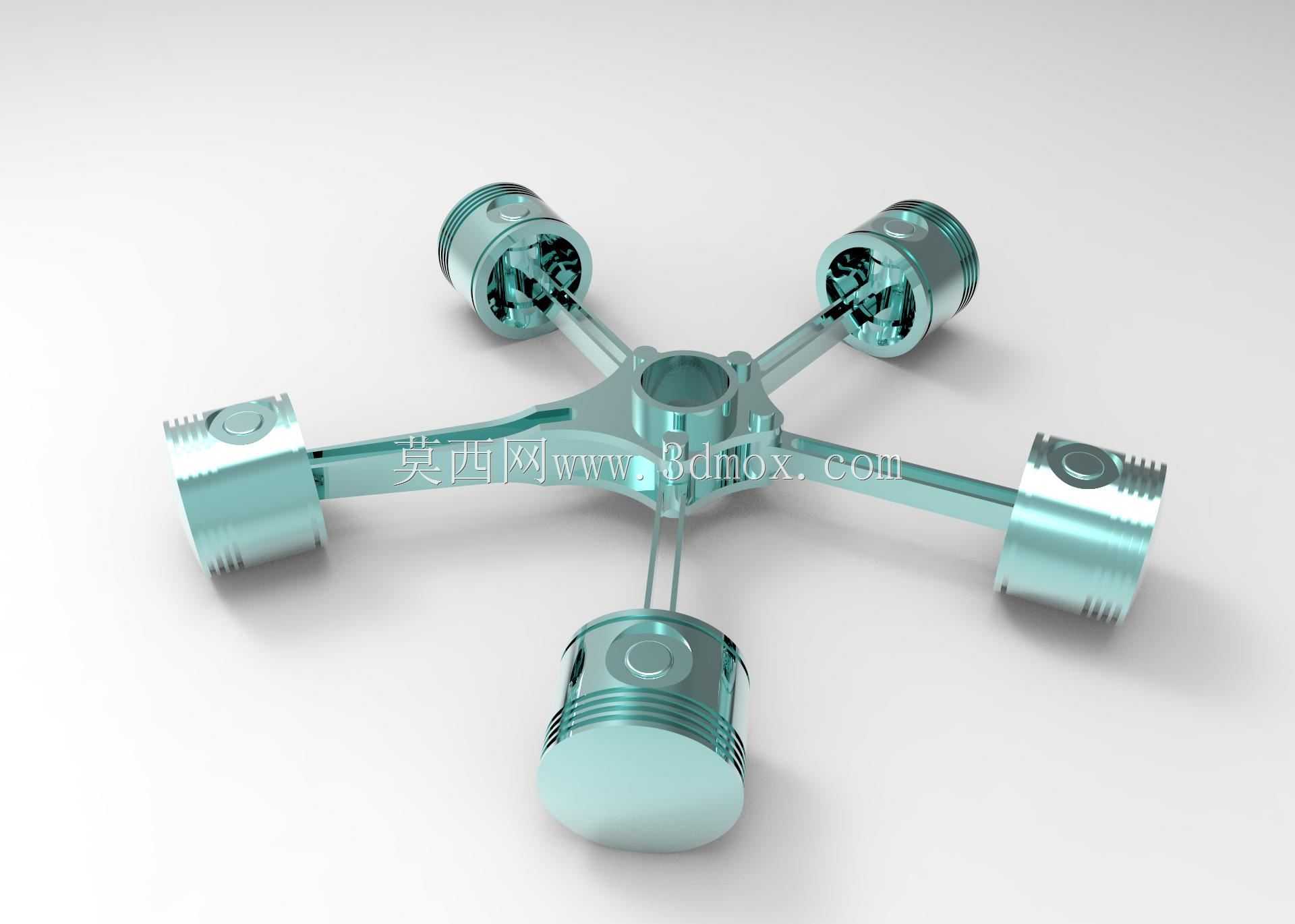

这套径向排布的活塞动力组件，核心应用场景集中在轻型通航飞机、早期螺旋桨战机的动力输出端，相比直列、V型动力布局，星型排布的结构能在更小的轴向安装空间内，实现更大的排量输出，同时曲轴的受力更均匀，多缸交替做功时的转动惯量波动更小，不需要额外加装大质量的平衡轴就能实现平稳运转，很适合对径向尺寸容忍度高、轴向安装空间受限的航空螺旋桨驱动场景。从结构设计逻辑来看，整套组件围绕中心曲柄销做圆周均布，五个活塞分别通过独立的连杆与中心曲柄连接，做功时活塞在气缸套内做往复直线运动，通过连杆将推力传递到中心曲柄，转化为曲轴的旋转扭矩输出，这种排布下每个缸的工作相位差均匀，相邻缸的点火间隔一致，排气脉冲更平顺，能有效降低排气系统的共振风险。设计过程中需要重点关注连杆与曲柄销的配合间隙，五个连杆共用同一根曲柄销，轴瓦的润滑通路需要在曲柄内部做环形布油槽，保证高转速下每个连杆的轴瓦都能得到持续的压力润滑，避免出现偏磨烧瓦的故障。活塞部分采用了轻量化的裙部设计，活塞销孔做了偏心处理，能减小活塞换向时对气缸壁的敲击噪音，活塞环槽的位置经过优化，兼顾密封性能与刮油效果，避免润滑油窜入燃烧室造成积碳。安装边界方面，整套组件的径向最大尺寸由活塞处于外止点时的外轮廓决定，轴向尺寸仅包含曲柄厚度、连杆小头宽度与活塞高度的叠加，安装时需要保证中心曲轴的轴线与螺旋桨驱动轴的同轴度误差控制在允许范围内，五个气缸的安装定位面需要围绕中心轴线做等角度分度，分度误差过大会导致连杆侧向受力异常，加剧活塞与缸壁的磨损。实际运行中，这种径向结构的冷却条件更有优势，每个气缸都独立暴露在迎面气流中，不需要设计复杂的缸体水套结构，风冷即可满足散热需求，很适合小型航空器的轻量化设计要求，同时多缸冗余度更高，单缸出现故障时其余气缸仍能维持动力输出，提升飞行过程中的动力可靠性。
