可3D打印球形旋翼直升机骨架结构

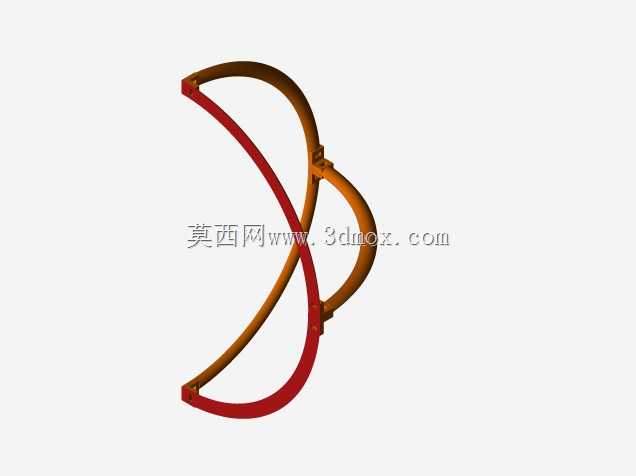

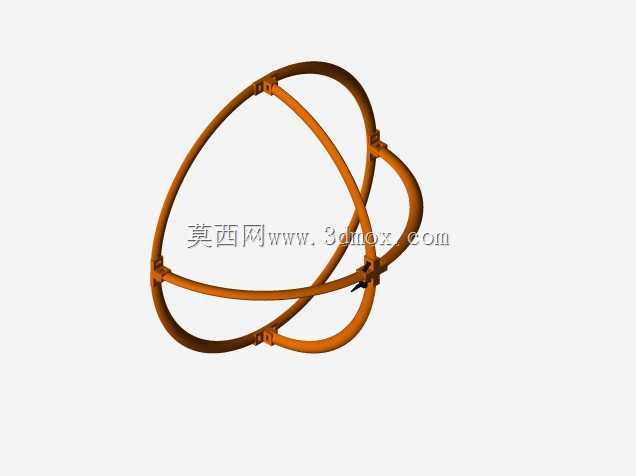

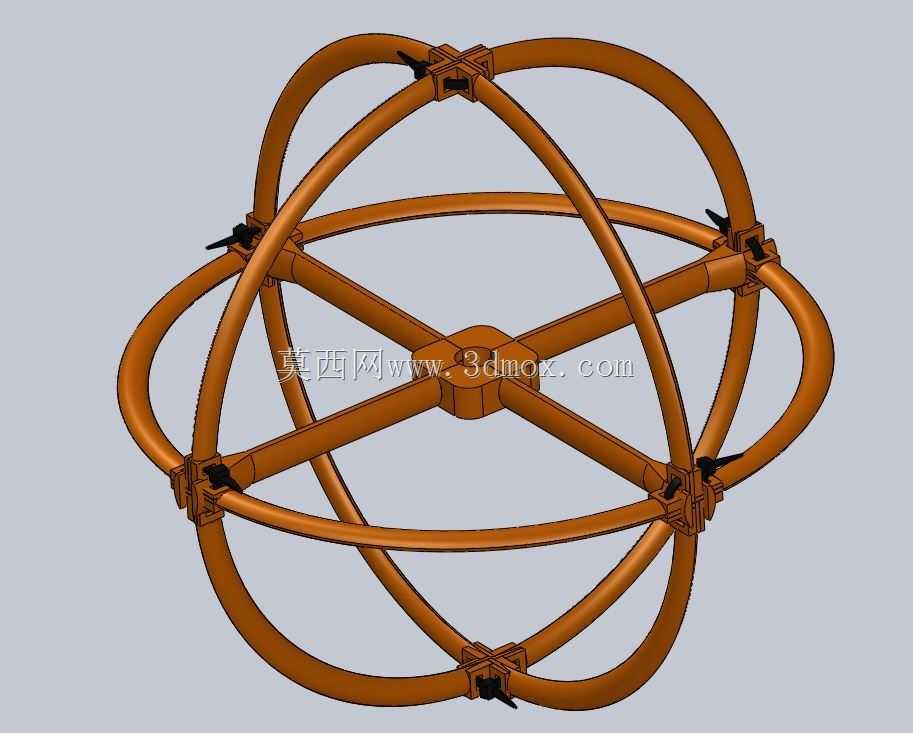

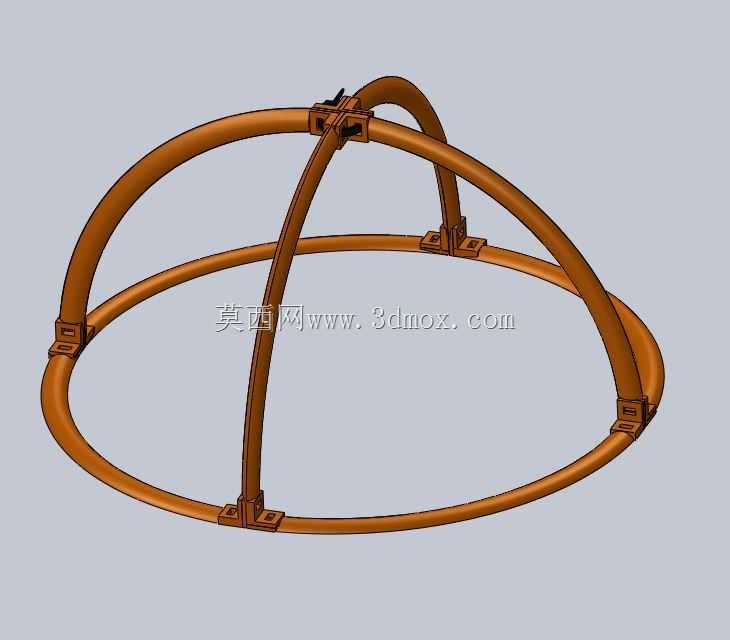

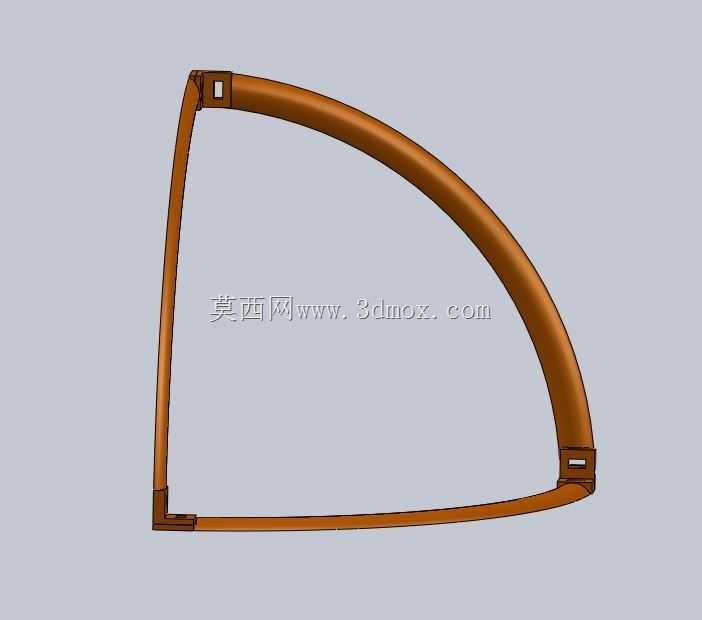

这套球形骨架结构是针对小型旋翼飞行器设计的可直接3D打印成型的承载框架，核心设计逻辑围绕桌面级FDM3D打印机的成型边界做了拆分优化，所有弧形杆件均采用统一曲率的同规格弧段，无需额外支撑即可完成单段打印，大幅降低打印过程中的耗材损耗与成型失败概率。从实际应用场景来看，该结构主要面向小型室内旋翼飞行器的研发验证场景，球形外廓能够在飞行器发生碰撞时率先接触障碍物，通过框架自身的形变吸收冲击能量，避免内部旋翼、飞控板、电池等核心部件直接受撞损坏，尤其适合高校创新实训、个人航模爱好者的原型迭代场景。结构功能层面，框架采用六组正交环形弧段拼接成完整球形轮廓，中心设置十字交叉的辐条式承载座，用于固定飞控主板、动力电池等核心载荷，弧段交接位置设计有快装卡扣式连接节点，无需额外粘接剂或金属紧固件即可完成整机组装，节点位置预留的旋翼安装座采用对向布置逻辑，正反旋翼的安装位呈中心对称分布，能够抵消旋翼转动产生的反扭矩，无需额外尾桨结构即可实现飞行器的姿态稳定控制。设计过程中充分考虑了不同规格3D打印机的成型尺寸限制，单段弧段的长度控制在10厘米打印幅面设备的可打印范围内，若使用20厘米幅面的加热板打印设备，可直接打印更长的拼接弧段，将整球的成型直径扩展至40厘米，适配不同载荷量级的飞行器组装需求。框架杆件采用等截面圆管结构，在保证整体结构抗扭、抗弯强度的前提下，尽可能降低结构自重，所有拼接节点的配合公差控制在0.2毫米范围内，既能够保证拼接后的结构整体性，又不会出现装配卡滞的问题。整机组装仅需将六组环形弧段依次卡入对应节点的卡槽内，配合少量绑扎带即可完成整体框架的固定，整个装配过程耗时极短，后续维护更换损坏弧段时也无需拆解整个结构，仅需替换对应损坏段即可快速恢复使用。球形外廓的设计还能够在飞行器降落时起到全方位的支撑作用，无需额外设计起落架结构，进一步降低整机的结构重量与零件数量，框架的环形杆件之间预留了足够的旋翼转动间隙，不会出现杆件与旋翼运动轨迹干涉的问题，中心承载座的安装平面预留了通用的安装孔位，能够适配市面上多数小型飞控板、电池的安装尺寸，无需额外做打孔改装即可直接完成核心部件的固定。
