双涵道水陆两栖无人航行器结构设计

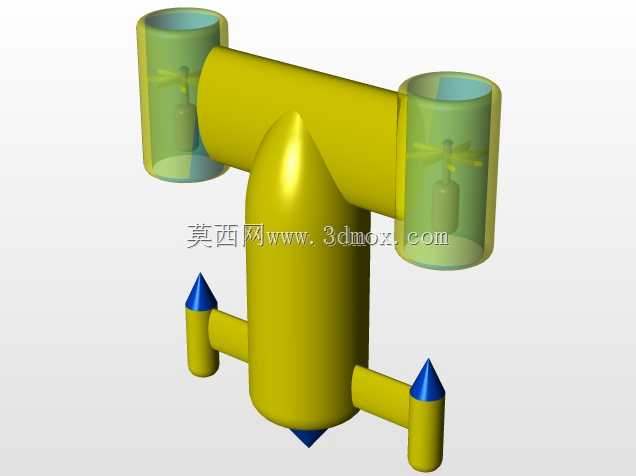

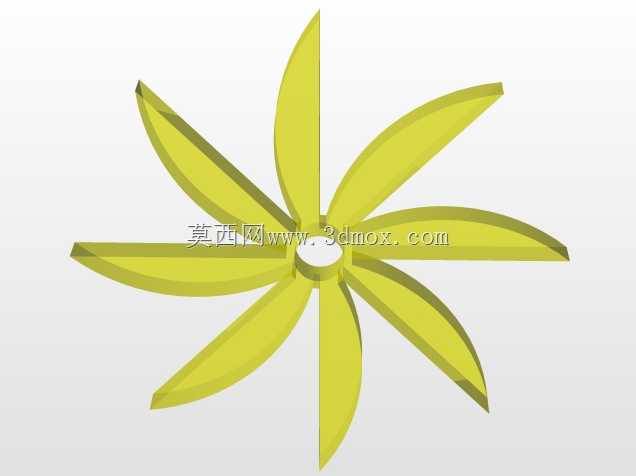

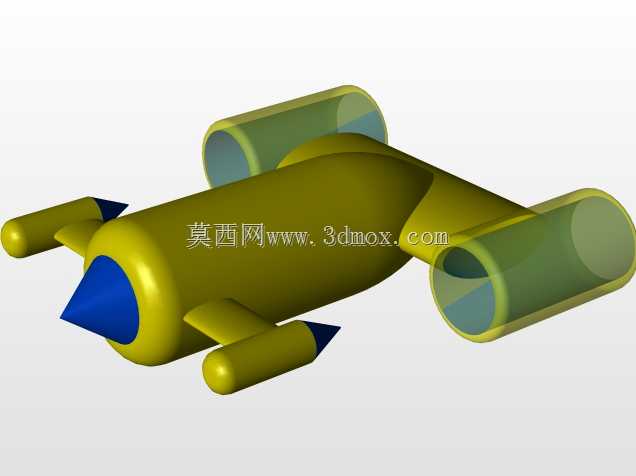

这款双涵道构型的水域航行装备，核心适配近岸浅水区水文探测、狭窄水域巡检、小型水域应急作业等场景，相比传统螺旋桨外露的航行设备，涵道包裹式的推进结构能有效避免水草、漂浮杂物缠绕桨叶，在水深不足半米的浅滩、芦苇丛生的内河汊道也能稳定行进，不会因为水下障碍物磕碰损坏推进部件。主体采用中心承压舱加双侧涵道的对称布局，中心舱段为整体密封结构，内部可搭载探测传感器、控制电路与动力电源，舱体下部做了流线型收窄设计，航行时能有效破开前方水流，降低迎流阻力，底部的三个锥形凸台为停靠支撑结构，在岸边硬质地面停放时可直接稳定直立，不需要额外配置停放支架，减少外出作业的配套携带件数量。双侧涵道通过横向连接臂与中心舱刚性连接，涵道筒体采用半通透结构，上部预留空气流通通道，下部完全没入水中，推进桨叶安装在涵道中下部位置，这种设计让设备同时具备水面航行与短时近水面潜航的能力，水面状态下涵道上部进气可降低桨叶空化效应，潜航状态下涵道的整流作用能让推进水流更集中，提升低速行进时的推力效率。设计过程中优先考虑了结构的重心配平，中心舱的重量占比控制在整体的65%左右，双侧涵道重量完全对称，横向连接臂的安装位置略高于整体重心水平线，水面航行时能自然形成自稳力矩，遇到小幅波浪倾斜时可快速回正，不需要额外加装复杂的主动稳向结构。三个侧向伸出的锥形端头为预留的功能扩展接口，可根据作业需求更换水质检测探头、近距离照明模块、小型采样装置，接口采用标准快拆结构，现场作业时不需要额外工具即可完成功能件更换。外形尺寸上整体横向宽度控制在可单人携带的范围内，中心舱直径适配常规便携设备收纳包尺寸，涵道外壁做了圆弧过渡处理，没有尖锐外凸结构，搬运过程中不会剐蹭作业人员衣物或装备，安装边界上所有外伸部件的投影都在主体轮廓的安全范围内，吊装或投放时不会与岸边投放架、船舷侧护板发生干涉，涵道端部的防护网采用快开式结构，日常维护时可快速拆开清理缠绕的细小杂物，不需要拆解整个涵道筒体。中心舱与连接臂的衔接位置做了加强筋过渡，长期在颠簸水域行进也不会出现连接位置应力开裂的问题，密封舱的端盖采用径向密封结构，相比传统端面密封更耐受反复开合的磨损，日常更换电池或检修内部元件时，密封性能不会因为多次拆装出现明显衰减。
