适用于3D打印的波音747客机实体模型

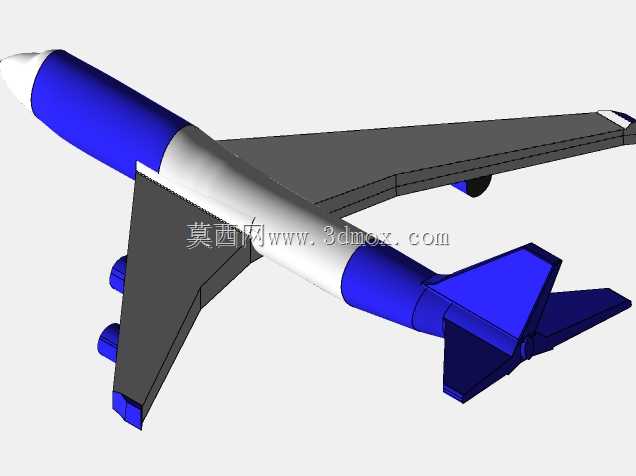

这款波音747模型在设计阶段优先适配熔融沉积成型的3D打印工艺，建模时就规避了大角度悬空结构，机身分段处预留了0.2mm的装配公差，打印完成后无需额外打磨即可完成拼接，能直接用于桌面级FDM打印机的制作，不需要额外添加支撑结构就能完成主体部件的成型。从实际应用场景来看，这类实体模型可作为航空科普教具，放置在青少年科技活动场馆、航空主题展厅供参观者直观了解大型民航客机的整体布局，也能作为航模爱好者的静态展示藏品，还原宽体客机的经典气动外形。模型整体还原了波音747标志性的驼峰式上层客舱轮廓，机翼后掠角度、翼下四台发动机的排布位置、尾翼的气动外形都按照实机比例做了等比例缩放，机身主体的曲面过渡做了连续顺滑处理，没有出现建模过程中常见的曲面破面、法线反向等问题，导出STL格式时能直接被切片软件识别，不会出现模型报错无法切片的情况。设计过程中特意将机翼与机身的连接部位做了加厚处理，避免打印完成后搬运过程中出现翼根断裂的问题，发动机短舱与机翼的连接位做了一体化设计，不需要额外拆分打印后再粘接，减少了后期组装的工作量。模型的起落架部位做了简化收合状态的处理，没有做过于细碎的起落架舱细节，避免小尺寸部件打印时出现翘边、打印失败的问题，同时保留了机身舷窗的凹陷细节，打印完成后可以通过简单的补色处理提升整体展示效果。从安装边界来看，模型整体尺寸控制在常见桌面级3D打印机的成型幅面范围内，拆分后的单个部件最大尺寸不超过200mm，不需要大尺寸工业级3D打印机就能完成全部部件的制作，机身分段的拼接位采用了直插式定位结构，不需要额外使用紧固件就能完成组装，拼接缝隙控制在0.1mm以内，后期补土打磨的工作量极小。模型的尾翼部分做了适当的配重预留位，打印时可以在尾翼内部填充金属配重块，避免模型放置时出现头轻尾重无法平稳摆放的问题，机翼的翼型做了简化处理，保留了低速翼型的基本轮廓，既保证了外观还原度，也避免了复杂翼型曲面带来的打印难度提升。
