民用喷气式客运飞机机身整体结构三维数模

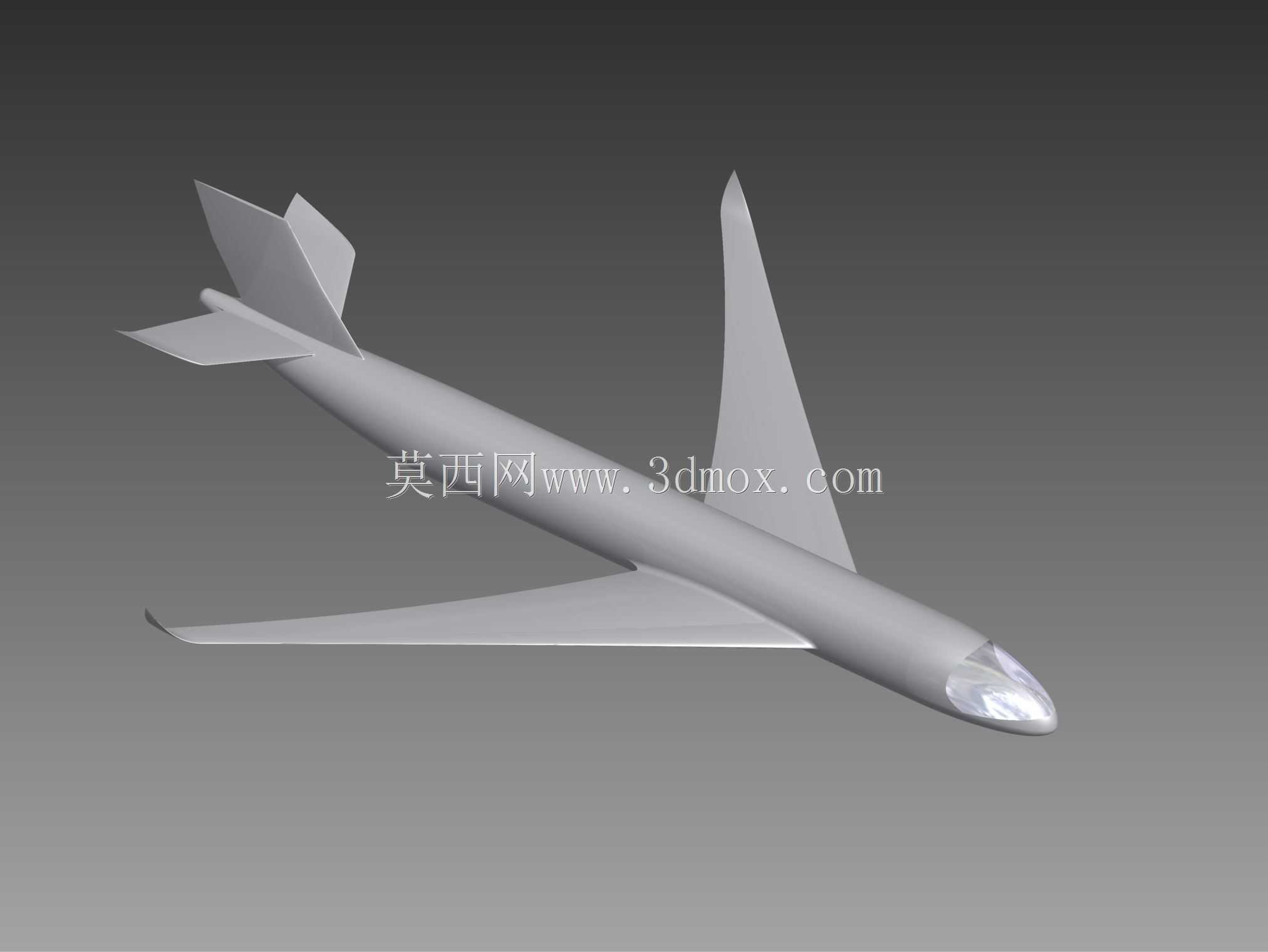

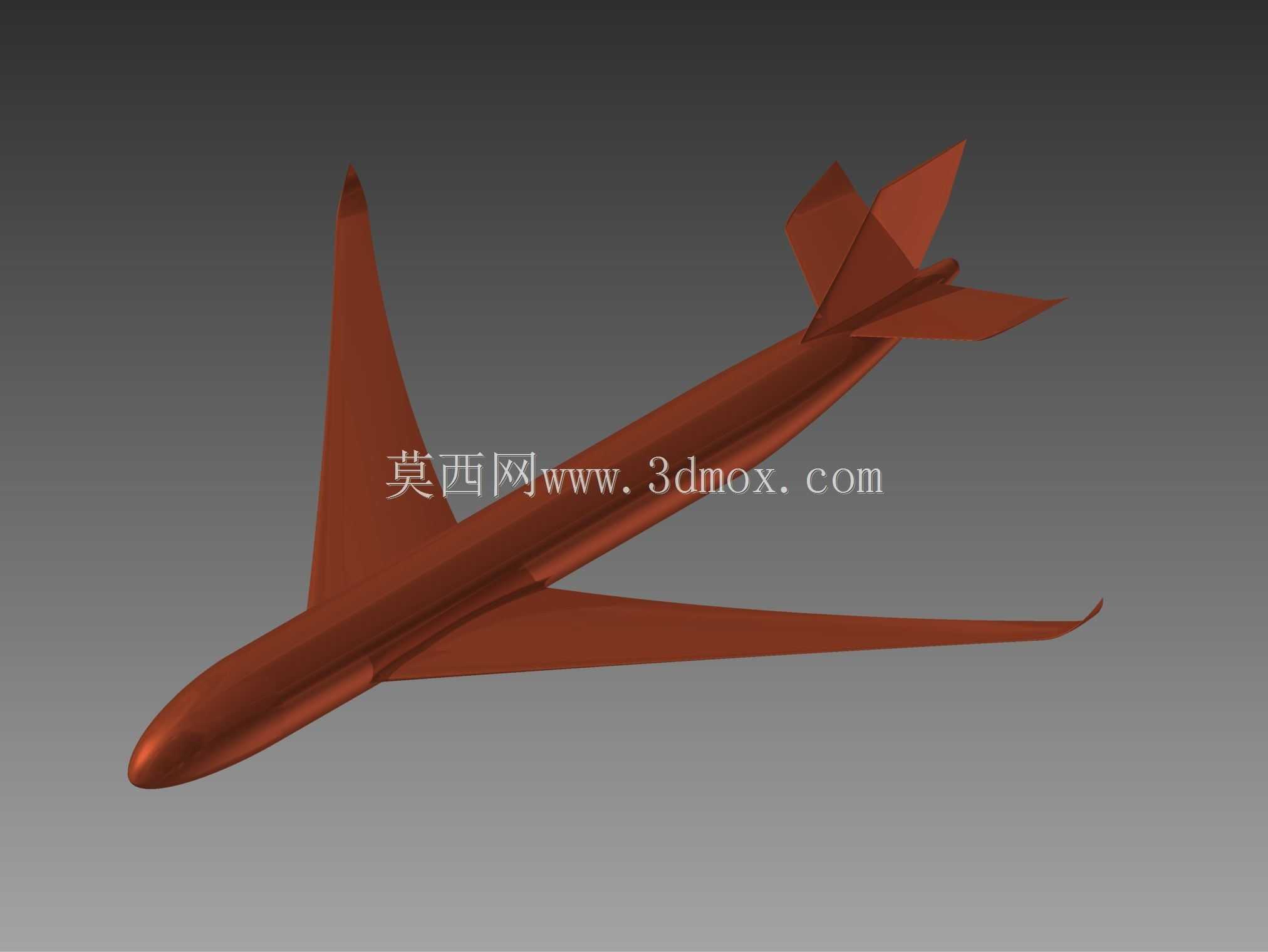

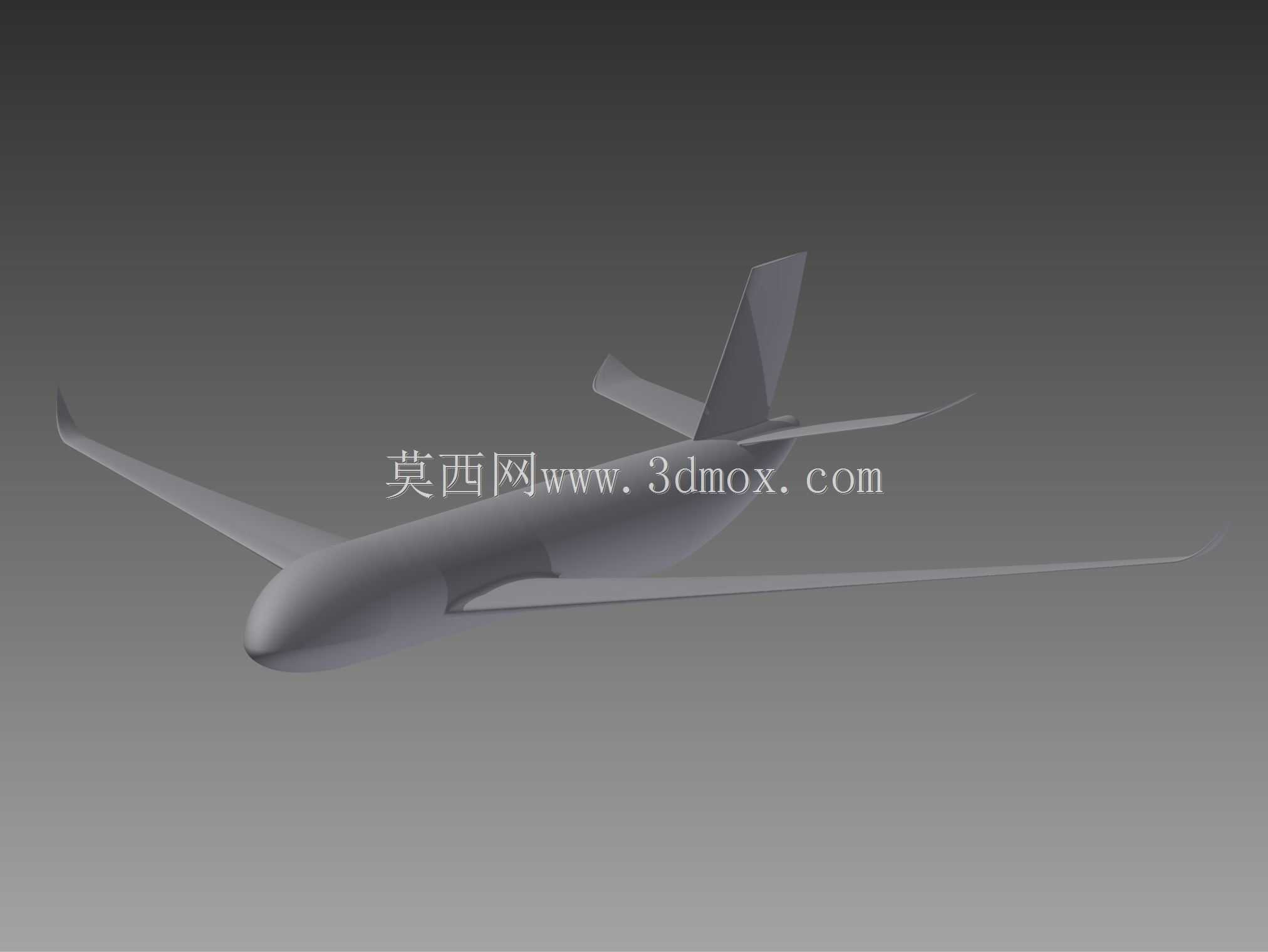

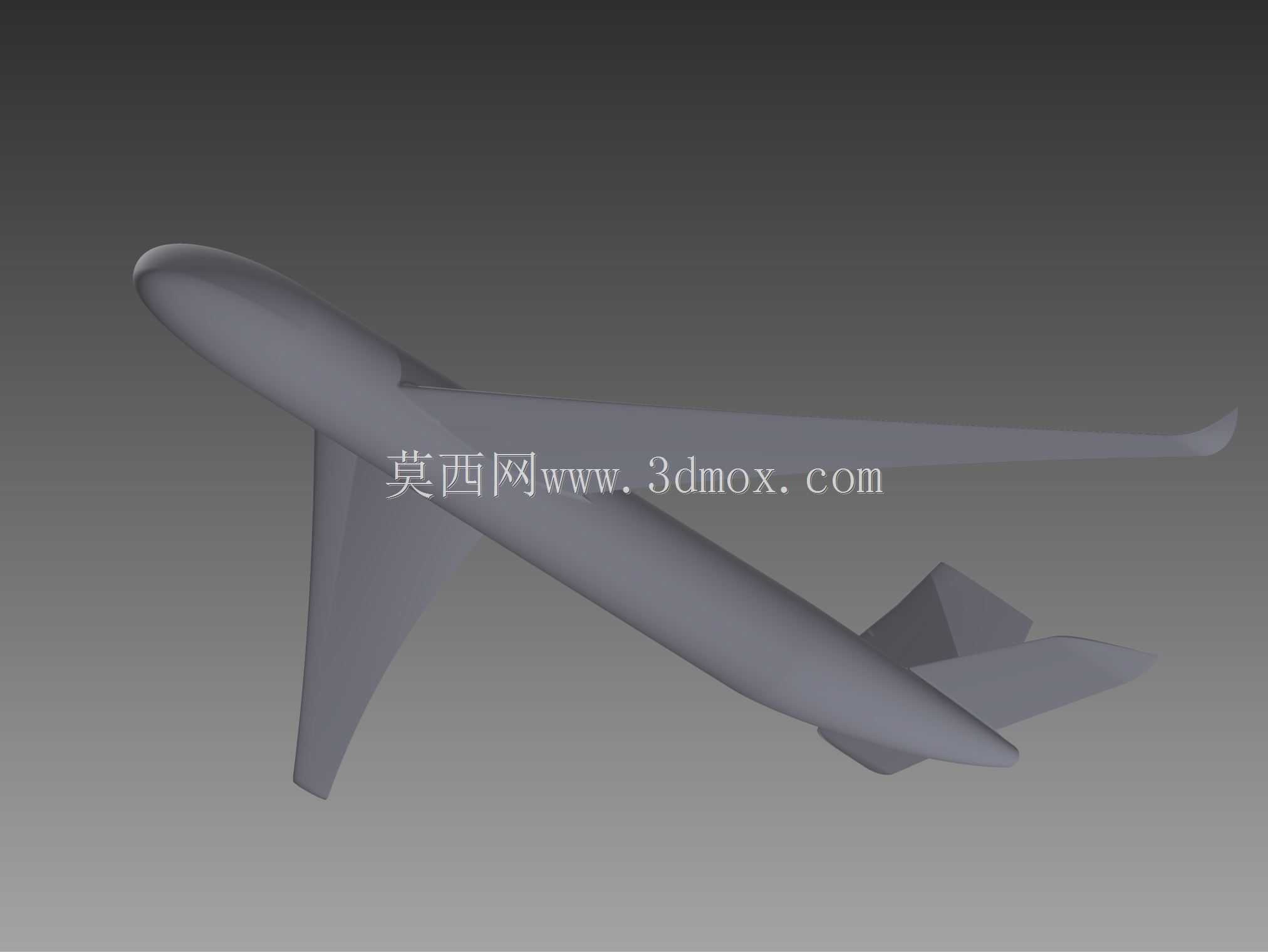

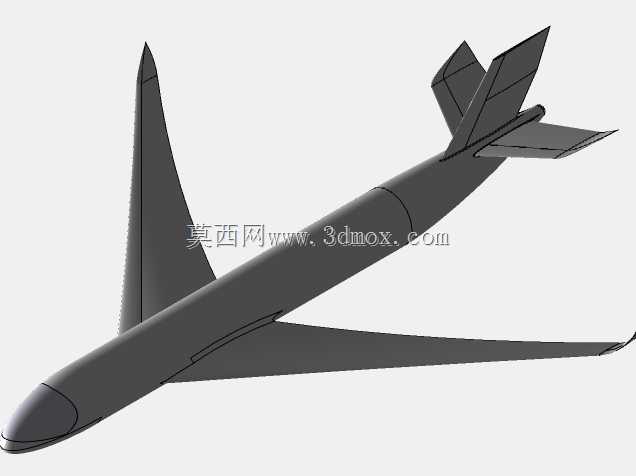

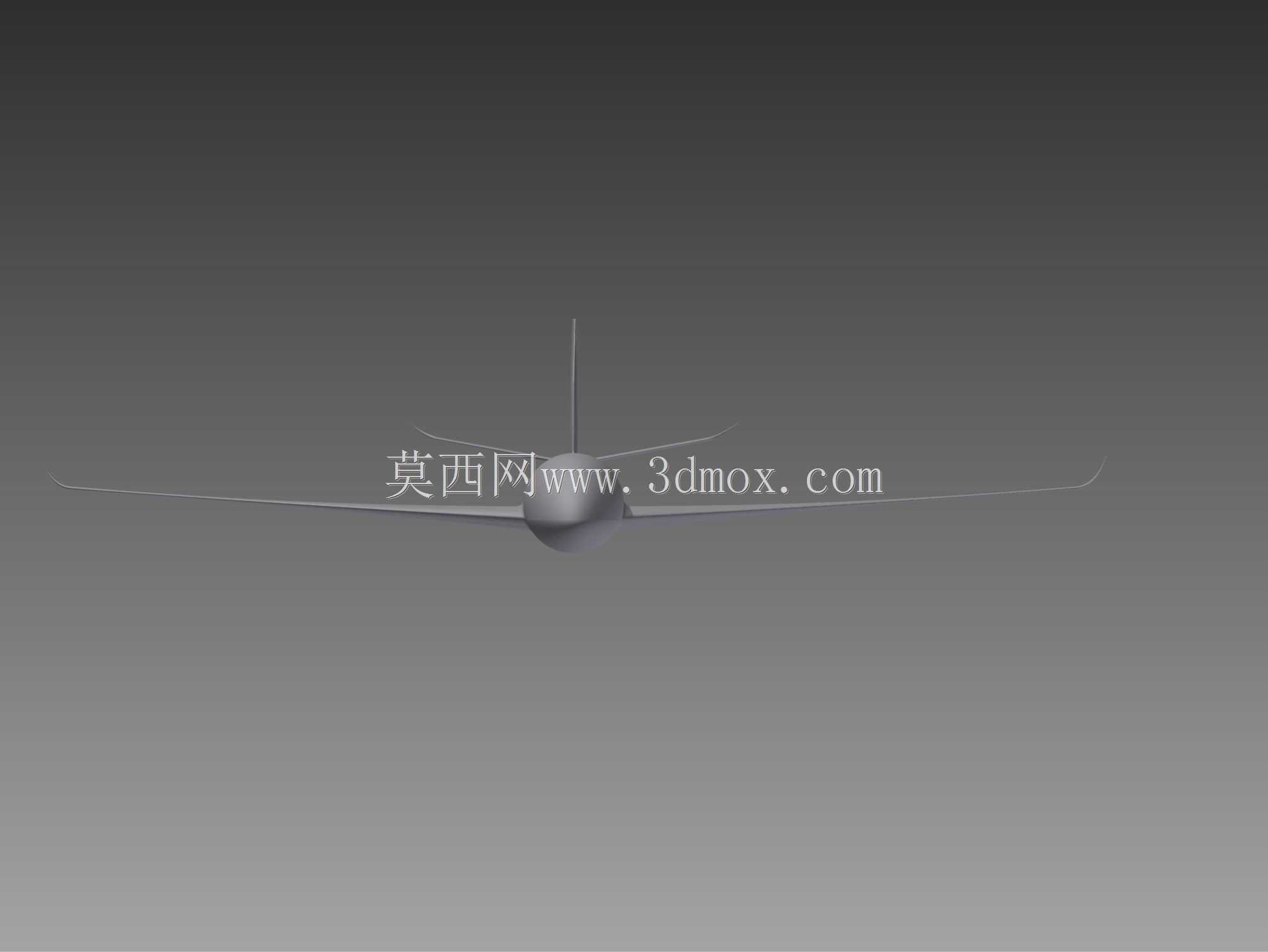

该三维数模还原了窄体民用喷气式客机的完整机身气动外形与主体结构布局，建模过程中优先遵循民航飞行器的气动设计逻辑，机身采用等直段加机头、机尾收缩段的经典布局，机头部位的曲面弧度严格匹配亚音速飞行的减阻需求，风挡区域的曲面倾角兼顾飞行员视野与气动阻力控制，避免气流在风挡位置产生分离紊流。机身主体的长细比控制在窄体客机的常规区间，等直段截面为近似圆形的增压客舱截面，能够满足舱内增压载荷的均匀传递需求，机翼与机身的连接位置预留了翼梁贯穿的安装边界，建模时未对翼身融合区域做过度简化，保留了翼根处的整流曲面过渡特征，可用于后续翼身组合体的气动仿真验证。尾翼部分包含垂直尾翼与水平尾翼的主体外形，垂尾后缘预留了方向舵的安装分界，平尾位置匹配机身尾部的配平力矩需求，机身尾部的收缩曲线兼顾了尾流场特性与尾舱设备的布置空间。从实际应用场景来看，该数模可作为航空类专业教学的演示模型，帮助学员理解民航客机的整体气动布局逻辑，也可作为航空科普展项的三维原型，用于制作等比例缩放的展示模型，同时也能为初级飞行器设计人员提供机身曲面建模的参考基准，建模时的曲面构建采用G2连续过渡，保证机身外表面的光顺度，避免曲面折角带来的气动阻力增量，机身外表面未包含表面铆钉、蒙皮接缝等细节特征，属于总体布局阶段的方案级数模，可在此基础上进一步细化添加襟翼、缝翼、起落架舱、舱门等细分结构，也可导入仿真软件完成机身外流场的初步计算，验证不同迎角下的机身升阻特性。建模过程中对机身各段的截面控制线做了参数化约束，调整截面参数即可快速衍生不同尺寸规格的机身方案，适配不同载客量的机型设计需求，机头雷达罩的曲面单独做了分层处理，可单独拆分用于雷达设备的安装空间校核，机身尾部的APU安装区域预留了对应的轮廓边界，能够匹配辅助动力装置的安装尺寸要求。
