弹性套柱销联轴器结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:245548
  • 弹性套柱销联轴器结构设计
  • 弹性套柱销联轴器结构设计
  • 弹性套柱销联轴器结构设计
  • 弹性套柱销联轴器结构设计
  • 弹性套柱销联轴器结构设计
  • 弹性套柱销联轴器结构设计

这类弹性套柱销联轴器,在常规工业传动场景里的适配性非常广,从中小型输送机的驱动端连接,到风机、水泵这类通用动力设备的轴系对接,都能见到它的应用,核心作用是在两根独立布置的传动轴之间传递旋转扭矩,同时补偿两轴之间因为安装误差、运行受力变形、基座沉降带来的径向、角向与轴向偏移,避免轴系因为刚性约束产生额外的附加载荷,拉长轴承、密封件这类易损件的服役周期。

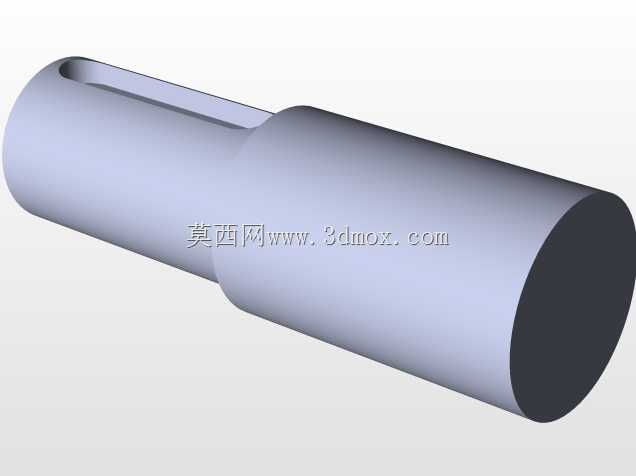

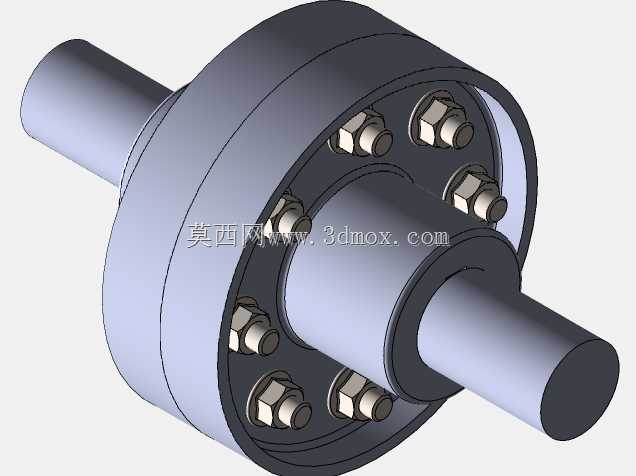

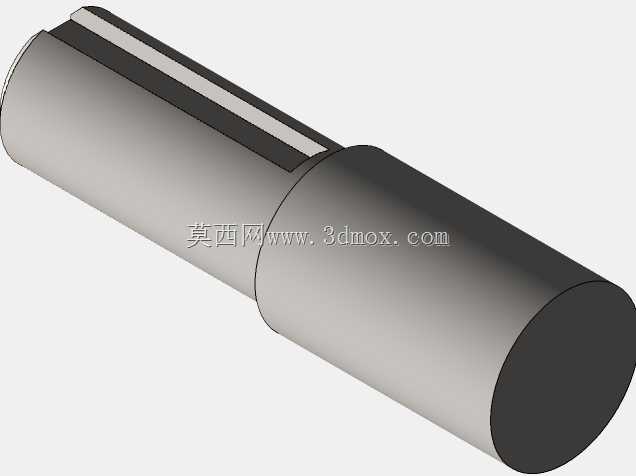

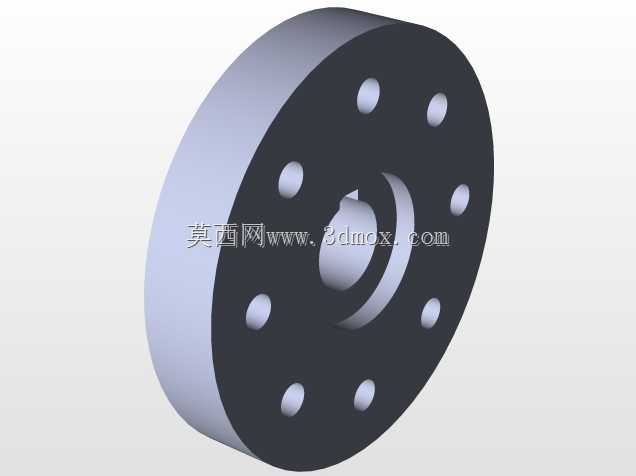

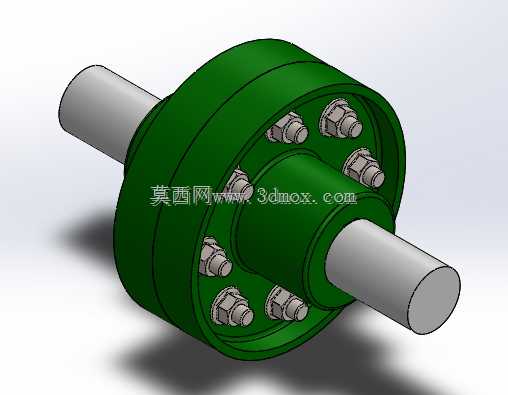

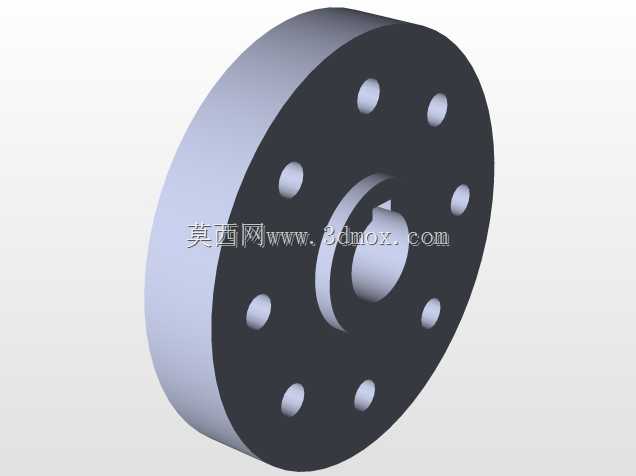

从结构设计逻辑来看,两个带凸缘的半联轴器分别通过轴孔与键槽和主动轴、从动轴配合锁紧,沿凸缘端面上的分度圆均匀布置的带弹性套柱销,将两个半联轴器连接成整体,柱销一端通过螺母锁紧固定在一侧半联轴器上,另一端的弹性橡胶套嵌入另一侧半联轴器的对应销孔内,扭矩传递过程中弹性套会产生可控的弹性变形,既可以抵消两轴的不对中量,还能吸收传动过程中的小幅振动,降低启动、负载波动时的冲击载荷对后端设备的影响。

做结构设计时,首先要匹配对应传递扭矩的阈值确定半联轴器的外径尺寸,柱销的数量、直径以及分度圆直径都要和额定扭矩匹配,避免柱销受剪过载断裂;弹性套的硬度、压缩量需要根据实际工况的冲击幅度调整,常规工况下邵氏硬度70左右的橡胶套就能满足多数通用场景的缓冲需求。安装边界上,半联轴器的轴孔公差通常取H7配合,键槽尺寸符合普通平键的配合标准,安装时要注意两轴的对中偏差不能超过弹性套的补偿极限,径向偏差一般控制在0.2mm以内,角向偏差不超过1°,轴向预留2-3mm的窜动间隙,避免运行过程中轴系热胀冷缩顶死半联轴器。

外形上半联轴器的外缘做了圆角过渡,避免应力集中,柱销的锁紧螺母采用防松结构,防止高速运转时螺母松脱引发故障,整体结构没有复杂的异形曲面,加工难度低,日常维护时只需要定期检查弹性套的磨损情况,不需要挪动两端的电机和被驱动设备就能完成易损件更换,维护成本远低于刚性凸缘联轴器,非常适合中低速、载荷有小幅波动的通用传动场景。设计建模时要注意柱销孔的位置度公差,保证所有柱销受力均匀,避免单个柱销过载提前失效,轴孔的长度要和对应轴的伸端长度匹配,保证锁紧后轴端不会顶到半联轴器的端面,影响装配精度。
