微型木质双翼飞机拼装结构设计

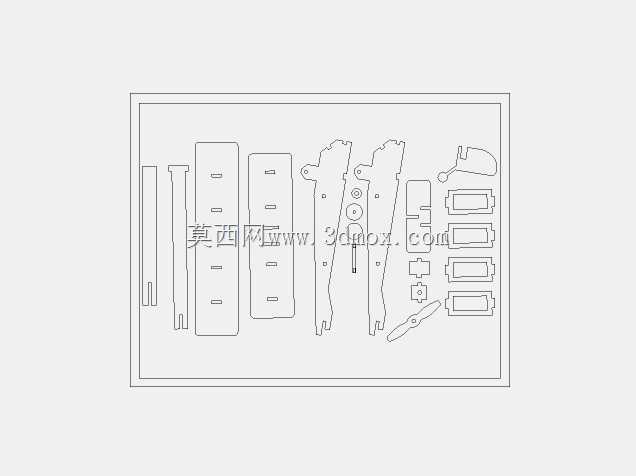

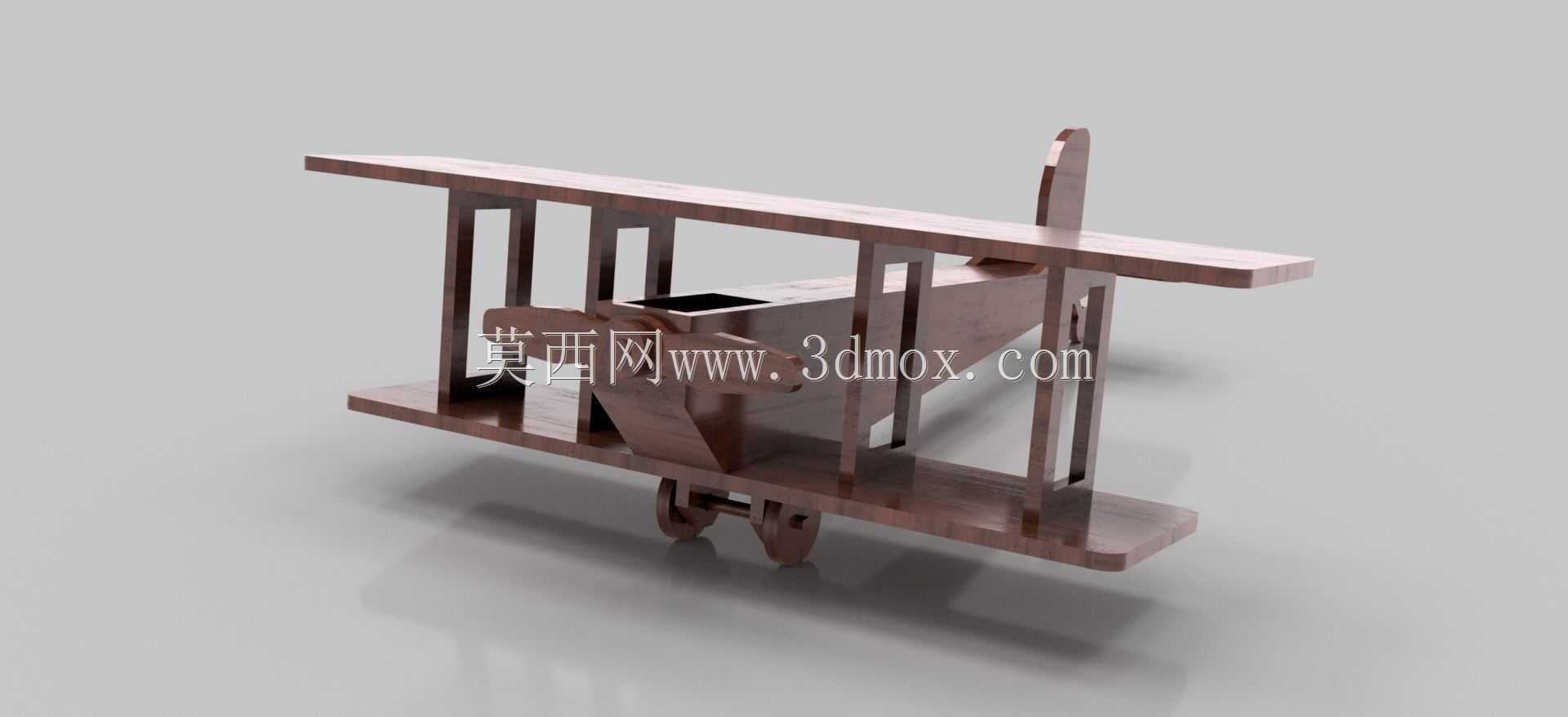

这款微型双翼结构件，在航空科普教具、文创手作加工领域有明确的落地场景，既可以作为中小学航空启蒙课程的实操拼装套件，也能作为木质文创产品的加工原型，适配桌面级CNC雕刻与FDM3D打印两类主流小批量加工场景。从实际使用角度出发，该结构没有设置复杂的动力传动组件，核心定位是静态展示与拼装体验，所有零件的厚度统一设定为3mm，这个参数是经过多轮加工验证得出的：如果板材厚度低于2.5mm，木质零件在拼装插接时容易出现边缘崩裂、插接位松动的问题；如果厚度超过3.5mm，不仅会增加不必要的材料成本，还会让整体结构显得笨重，失去微型模型的精致感。设计过程中优先考虑了加工容错性，所有插接配合的位置都预留了0.1mm的工艺间隙，不需要二次打磨就能完成徒手拼装，上下两层机翼之间的支撑立柱采用等距排布的方式，既还原了早期双翼机的结构特征，也能让机翼受力均匀，避免长期摆放出现机翼下垂变形的问题。机身主体采用一体化切削成型的思路，没有拆分过多细碎零件，降低了拼装的难度，尾翼与机身的连接位设计了梯形插接槽，安装后不需要额外涂胶就能保持结构稳定，起落架部分做了简化处理，保留了三轮支撑的结构形态，既能让整个模型平稳放置在平面上，也不会因为零件过于细小增加加工断刀的风险。从安装边界来看，整个模型拼装完成后的整体尺寸控制在手掌可容纳的范围内，不需要占用过多展示空间，所有零件的排版都适配常规300*200mm的加工幅面，单张板材就能完成全套零件的下料，加工时不需要频繁更换板材，能有效提升小批量生产的加工效率。结构上没有尖锐的外露棱角，所有边缘都做了R0.5的圆角处理，作为教具使用时也能避免划伤风险，机身中部预留的空位可以根据使用需求加装微型配重块，调整整机的重心位置，也可以拓展加装微型动力组件改造成简易滑翔机，整体结构的拓展性较强，能适配不同场景的使用需求。
