钥匙操作式快装锁紧紧固件结构

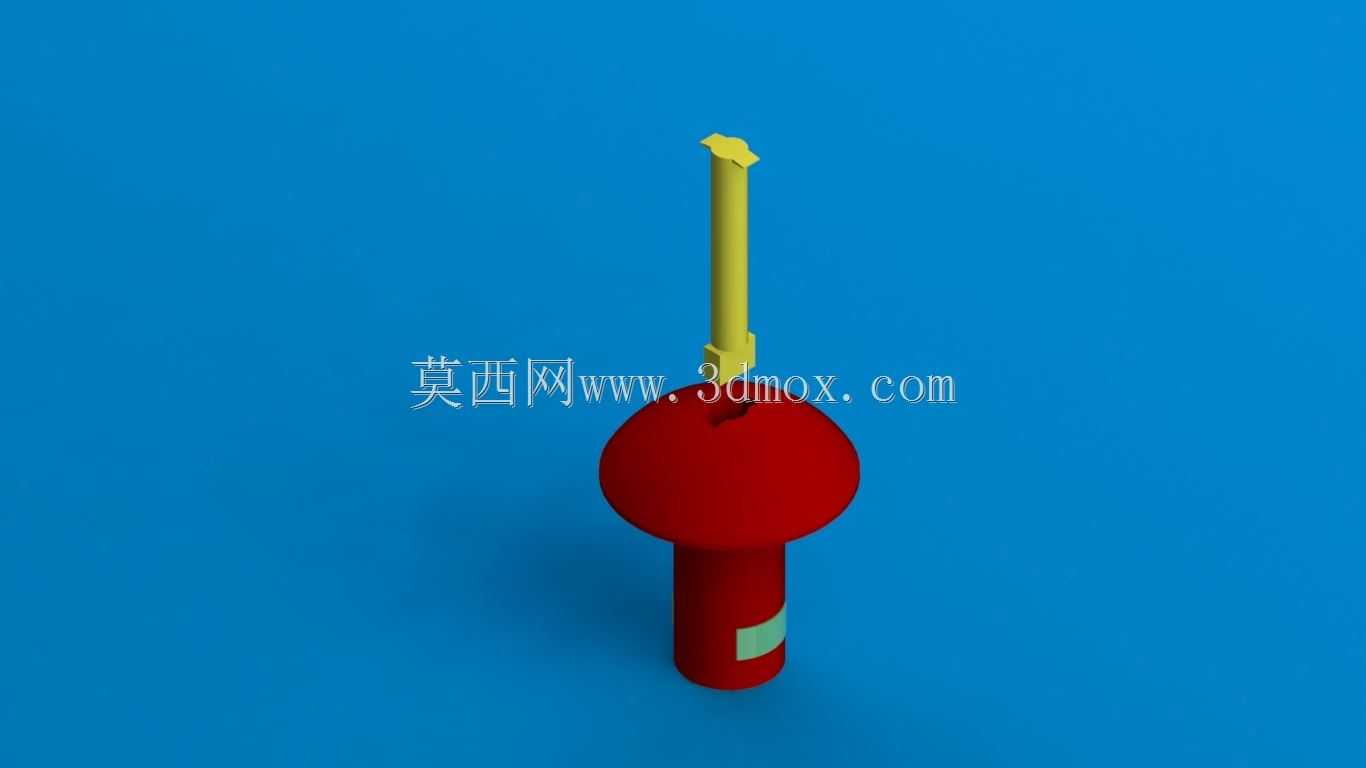

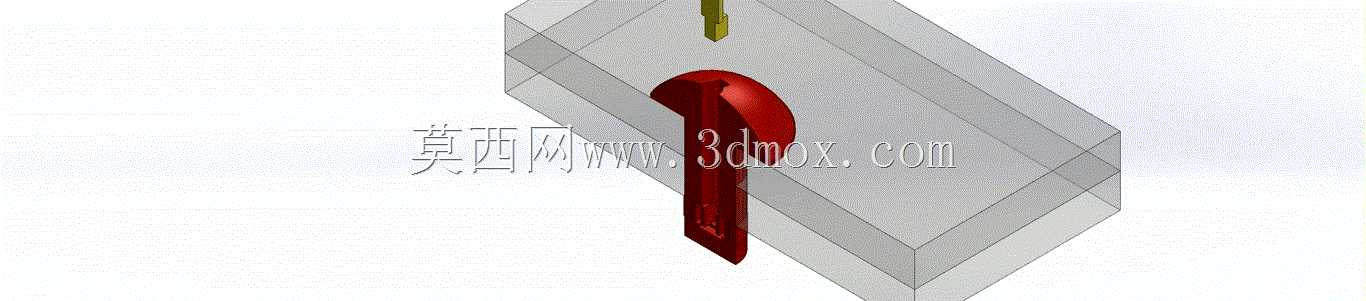

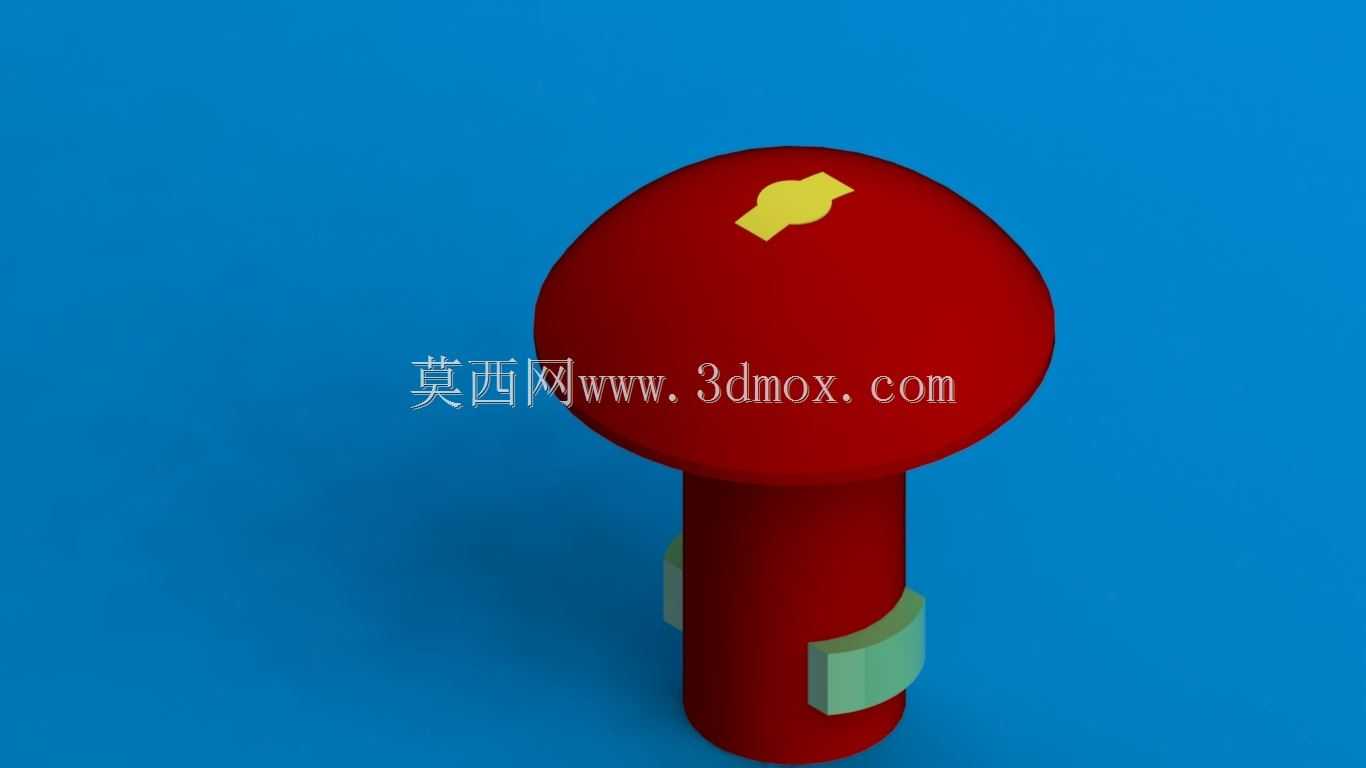

这类钥匙驱动的锁紧紧固件，常应用在需要频繁拆装、且不允许无关人员随意拆卸的设备防护场景中，比如户外电力柜检修门、小型设备的维护盖板、生产线旁的安全防护围挡，还有部分需要限制非授权开启的工装夹具定位环节，相比普通螺栓连接，它不需要额外配套扳手、螺丝刀等工具，现场运维人员只需携带配套钥匙即可完成装拆，能大幅缩短户外作业、产线快速换型时的紧固件操作时间。从结构设计逻辑来看，它的核心是通过钥匙插入后带动内部锁芯转动，让下部柱体的卡合结构产生径向位移，实现与安装基座的胀紧或卡接，上部的蘑菇头造型一方面是作为外露的操作端限位，避免紧固件整体掉入安装孔内，另一方面圆滑的外轮廓不会在人员经过时产生剐蹭风险，适配经常有人员走动的设备周边安装场景。设计时需要重点控制几个尺寸边界：下部柱体的直径要适配常规的板材开孔公差，通常安装孔预留0.1-0.2mm的间隙即可保证插拔顺畅，柱体上的卡合块伸出量要匹配被固定件的厚度范围，过大会导致锁止后存在旷量，过小则会出现锁止失效的问题；上部蘑菇头的直径要大于安装孔直径，保证轴向限位可靠，同时钥匙插入的槽位深度要保证钥匙插入后有足够的传动扭矩，不会因为插入深度不足出现拧动时滑脱的情况。在实际选型应用中，这类紧固件不需要在安装背面配套螺母，仅需在被固定件上加工对应规格的光孔，基座侧加工匹配的卡合槽即可完成安装，对于薄板类零件的连接场景尤其友好，避免了薄板背面攻丝强度不足、焊螺母定位偏差的问题。锁止状态下，卡合结构会紧贴基座内壁，提供足够的轴向拉紧力，保证被连接件之间不会因为设备振动出现松脱，相比普通的快拆销，它带有的钥匙锁止特性可以避免设备运行过程中被无关人员误拆，提升设备整体的安全防护等级。建模过程中需要重点还原钥匙与锁芯的配合间隙，以及卡合块转动时的运动行程，保证模拟装配时不会出现运动干涉，同时柱体上的标识区域是用来做规格区分的，不同颜色的标识对应不同的锁芯牙花，避免现场多组紧固件使用时钥匙混淆的问题。
