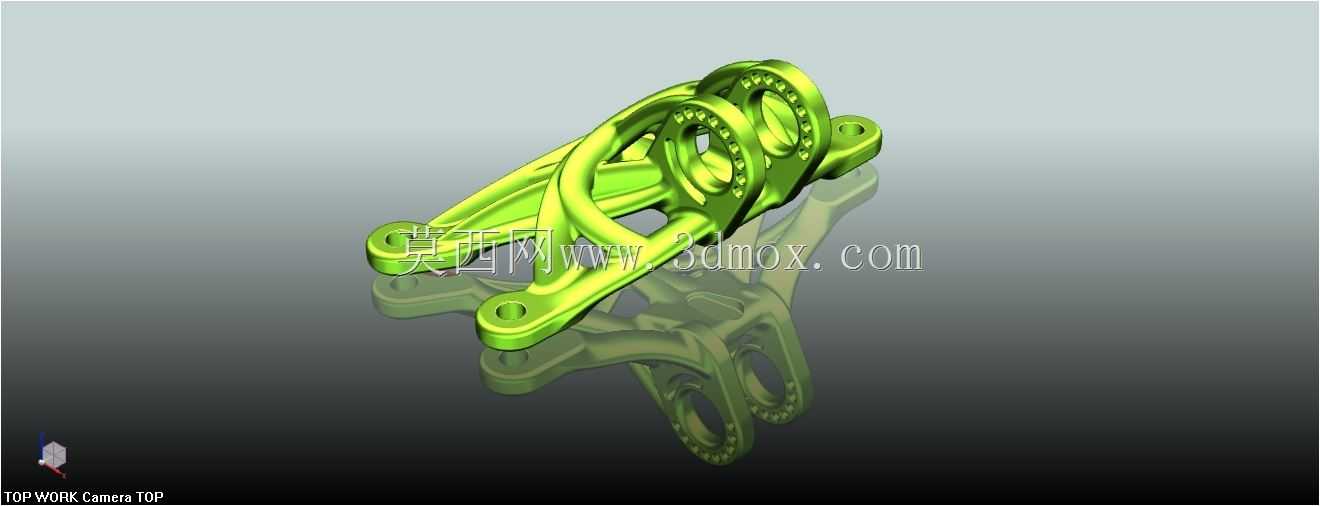

轻量化拓扑优化两栖载具连接支架结构

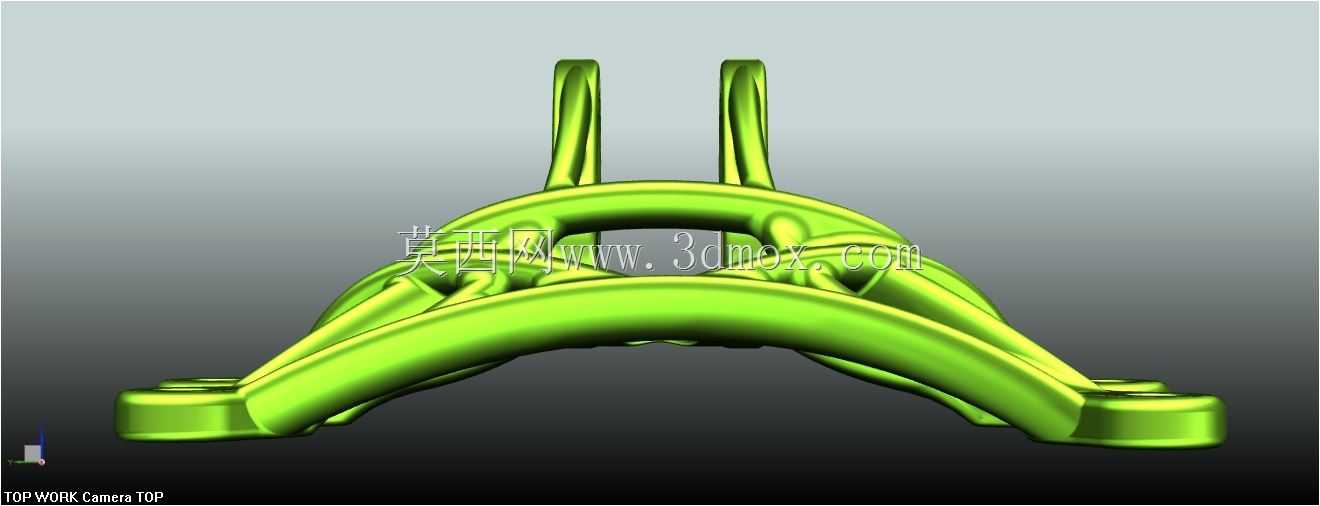

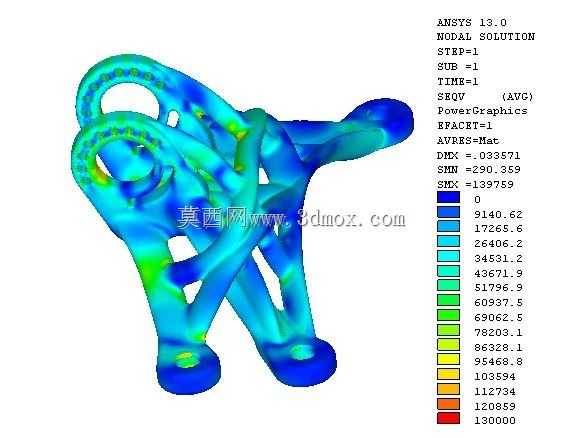

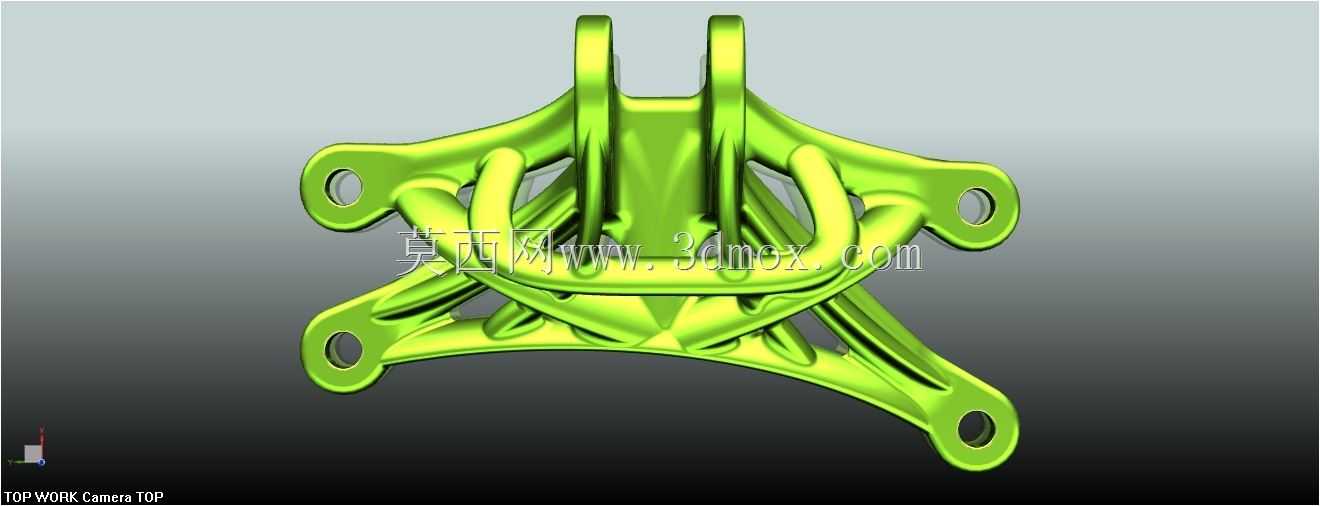

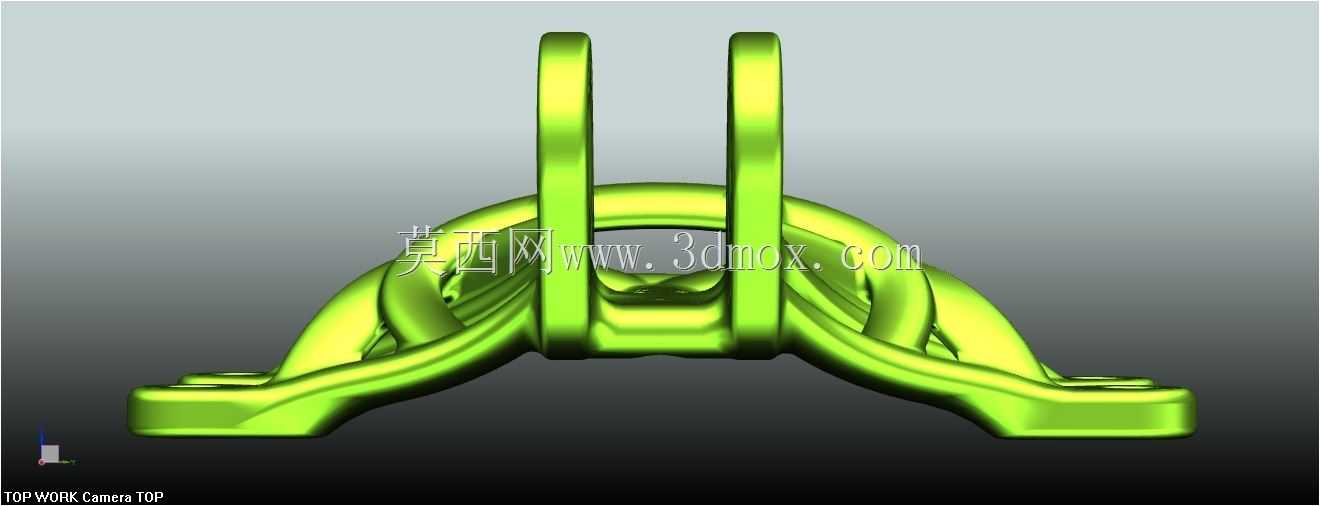

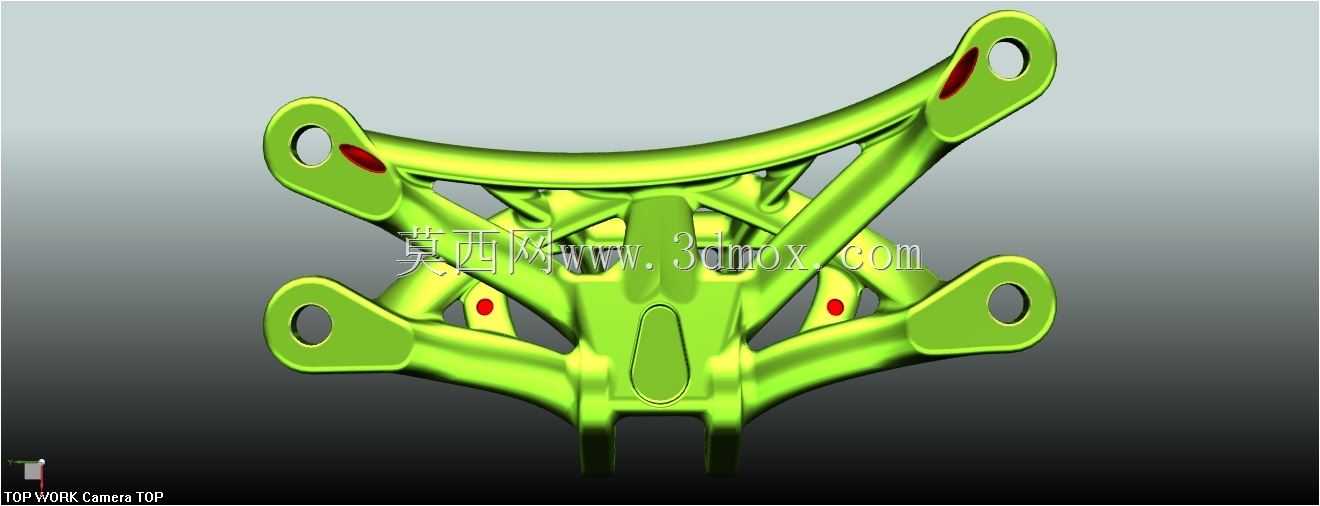

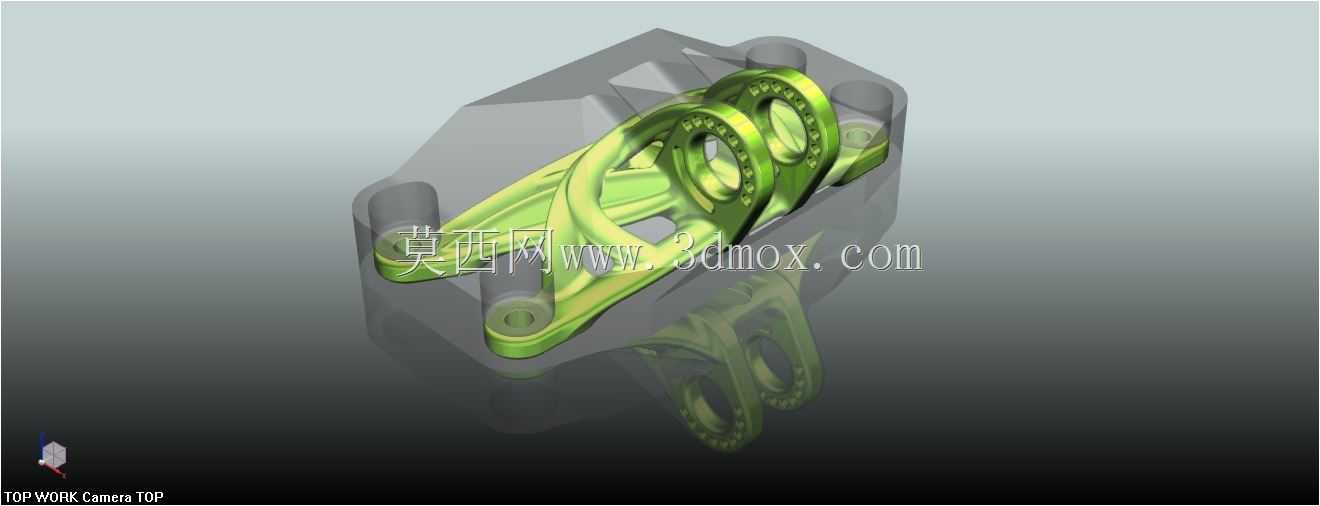

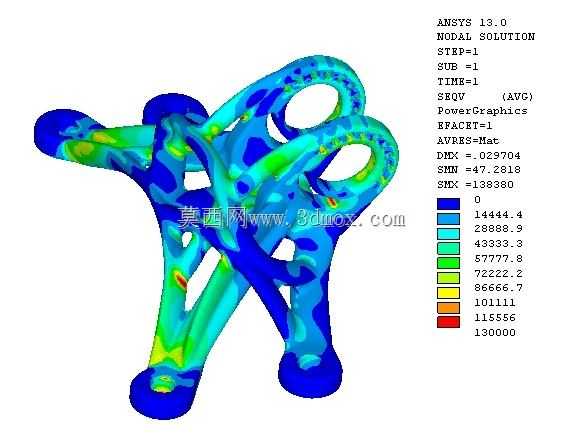

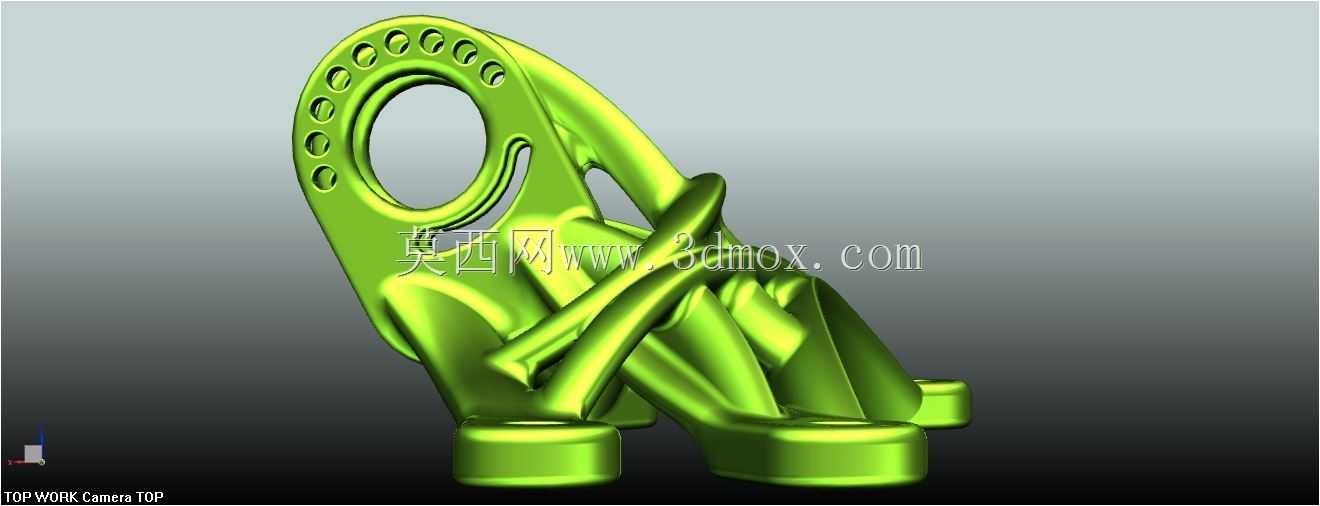

这款结构件主要面向两栖作业载具的动力与行走系统连接场景，承担动力单元与行走机构之间的载荷传递作用，在陆地行驶、水面浮渡两种工况下都需要承受交变冲击载荷，同时要兼顾载具的重量控制要求，避免额外增加两栖工况下的浮渡负担。从结构设计逻辑来看，该零件在方案阶段就引入了有限元载荷迭代验证，针对不同方向的受力路径做了材料分布优化，没有冗余的实体结构，所有材料都沿主应力迹线排布，最终实现了超八成的减重效果，同时保证所有受力位置的应力水平都控制在钛合金材料的屈服强度阈值以内，不会出现静载失效风险。零件的安装边界设计充分考虑了两栖工况的使用需求，所有螺栓连接位都做了全方向的约束适配，安装孔位的同轴度、端面平面度都满足精密装配要求，不需要现场二次修配就能完成对接。考虑到采用金属粉末增材制造的工艺可行性，零件上设计了两处带孔的中空腹板结构，成型过程中未熔融的粉末可以通过预留孔顺利排出，避免封闭空腔残留粉末带来的额外重量与动平衡问题，同时所有非配合面的壁厚都控制在安全阈值以上，既不会因为壁厚过薄导致成型缺陷，也不会造成材料浪费。在实际装车使用中，这类支架可以替代传统的铸钢连接构件，大幅降低簧下质量，提升两栖载具的陆地行驶操控性与水面浮渡的载重冗余，同时钛合金材料本身的耐蚀特性可以适应淡水、滩涂等多盐潮湿环境，不需要额外做表面防腐处理就能满足长期使用要求。结构的网格划分在设计阶段就做了针对性适配，对应力集中的圆角过渡区域做了网格加密，保证仿真计算的结果能够准确反映零件实际受力状态，避免因为网格精度不足导致的设计偏差，所有过渡圆角都做了平滑处理，减少应力集中带来的疲劳失效风险，在交变载荷长期作用下也能保证足够的使用寿命。
