内燃机气门传动组摇臂结构设计

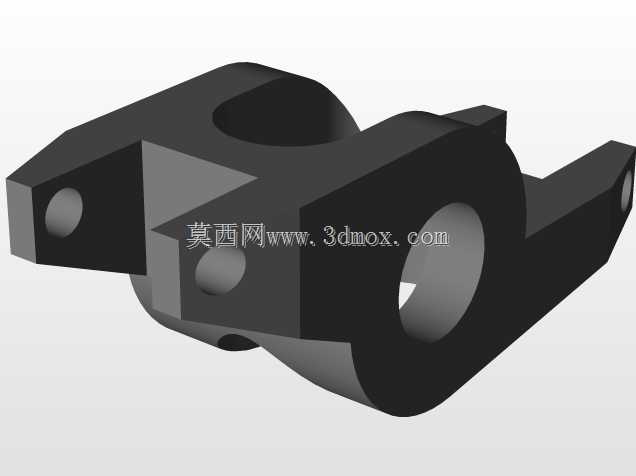

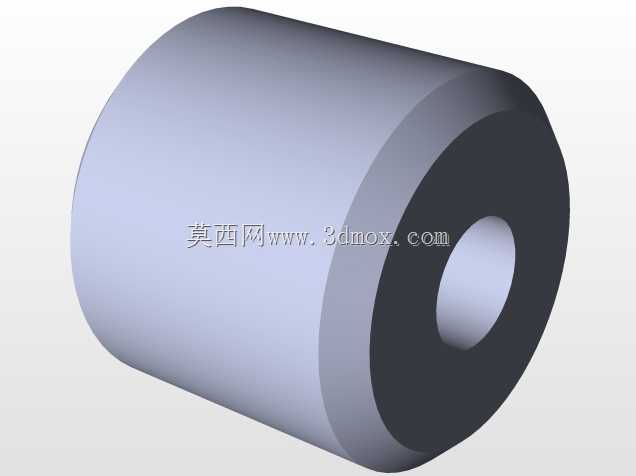

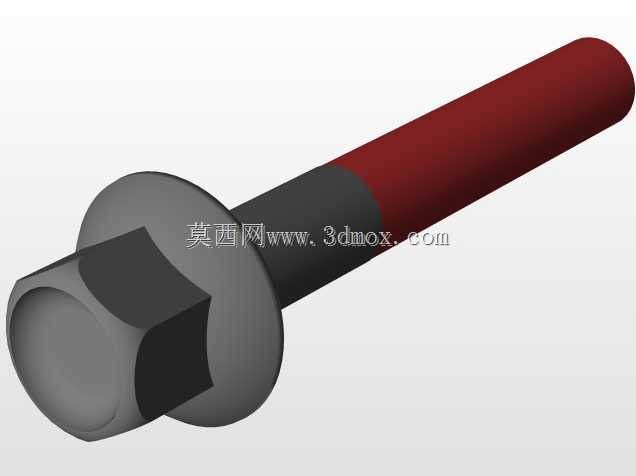

该摇臂属于内燃机配气机构的核心传动构件，主要应用于小排量往复式内燃机的气门驱动环节，安装在缸盖上部的摇臂轴支座上，承担凸轮轴动力传递与气门升程转换的功能。从实际工况来看，摇臂一端与凸轮型面接触，另一端压合在气门杆尾端，工作过程中需要承受凸轮轴旋转带来的周期性冲击载荷，同时要将凸轮的旋转运动转化为气门的直线往复运动，保证进排气门按照配气相位定时开启与关闭，直接影响内燃机的充气效率与运转稳定性。设计过程中优先考虑了载荷传递路径的合理性，主体采用对称式叉形结构，中部设置贯通的摇臂轴安装孔，孔位周边做了加厚处理，避免长期交变载荷下出现轴孔磨损开裂的问题；与凸轮接触的端部设置了圆弧型接触面，降低凸轮与摇臂之间的接触应力，减少型面磨损；与气门杆接触的端侧预留了气门间隙调整螺钉的安装位，可通过调整螺钉精准控制气门冷态间隙，补偿部件热膨胀带来的尺寸变化。从安装边界来看，摇臂轴安装孔的内径与配套摇臂轴采用间隙配合，保证摇臂摆动过程中无卡滞；整体轴向宽度控制在适配缸盖摇臂腔的安装空间内，相邻摇臂之间预留足够的避让间隙，避免运转过程中出现运动干涉；顶部的锁紧螺母结构用于固定间隙调整螺钉，防止内燃机运转过程中螺钉松动导致气门间隙失准。外形设计上，摇臂的力臂比例经过匹配计算，结合凸轮型线的升程特性，将凸轮的升程量按照固定传动比传递到气门端，保证气门的开启升程与开启持续时间符合设计要求；主体结构的壁厚经过受力校核，在满足结构强度、刚度要求的前提下尽可能降低自身重量，减少往复摆动过程中的惯性力，降低配气机构的驱动损耗，提升内燃机的机械效率。实际应用中，这类摇臂广泛适配于单缸及多缸小排量汽油机、柴油机，可满足常规工况下内燃机额定转速范围内的配气传动需求，结构上的润滑通道预留设计可对接缸盖润滑油路，让压力机油直接输送到摇臂轴孔、凸轮接触端等摩擦副位置，形成稳定油膜降低摩擦磨损，延长部件的使用寿命。
