阿丽亚娜五号构型捆绑式运载火箭结构

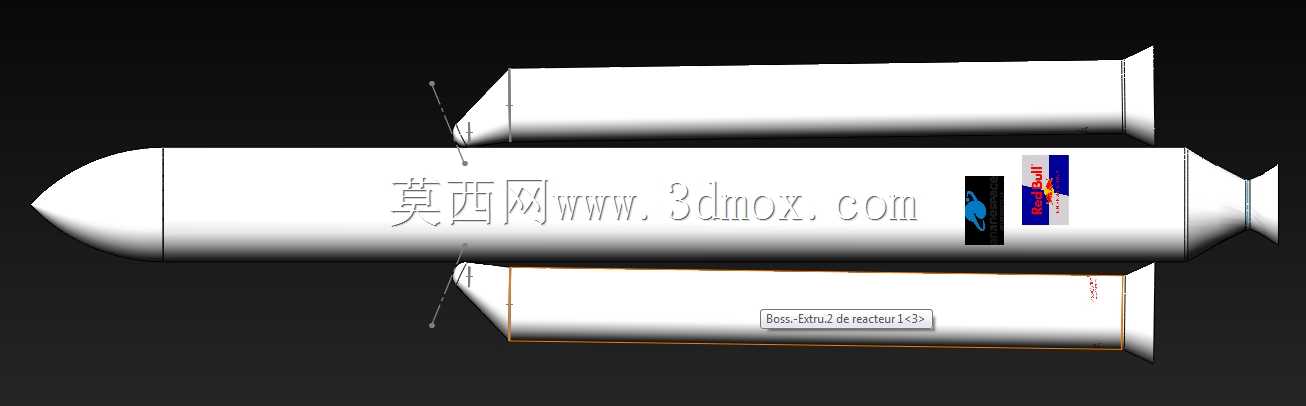

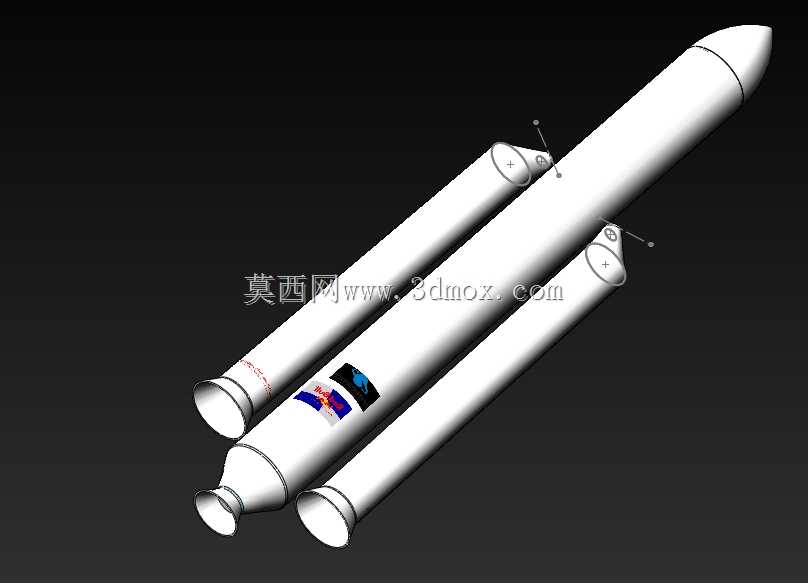

该构型参考阿丽亚娜五号运载火箭的实际布局完成三维结构搭建，核心围绕航天运载场景的结构展示需求设计，可用于航天科普展项结构演示、运载火箭总体设计教学演示、航天主题文创结构验证等场景。整体采用芯级加两枚固体助推器的经典捆绑布局，芯级主体为长圆柱构型，头部搭配流线型整流罩结构，可有效降低大气层飞行阶段的气动阻力，整流罩与芯级的分离接口位置做了清晰的结构分界，能够直观展示有效载荷舱的布置边界。两枚固体助推器对称捆绑在芯级一级段的外侧，助推器头部采用截锥构型与芯级外壁贴合，捆绑连接点设置了模拟的连接支座结构，可直观展示助推器与芯级的传力路径，助推器尾部的喷管结构做了收敛扩张段的型面还原，能够清晰呈现固体火箭发动机喷管的典型结构特征。芯级一级尾部设置单台主发动机喷管，与两侧助推喷管共同构成起飞阶段的动力布局，喷管的安装位置与芯级轴线的同轴度做了结构对齐，符合实际运载火箭的推力线设计要求。建模过程中优先保证各舱段的外形比例与实际装备一致，芯级的长径比、助推器的长度与直径比例、整流罩的长细比均参考公开的阿丽亚娜五号尺寸参数做等比例还原，各结构段的对接位置做了台阶式的分界处理，能够清晰区分芯一级、芯二级、整流罩的分段边界。箭体表面的标识色块仅做位置示意，未添加多余的装饰性结构，整体模型的外轮廓无突出的干涉结构，可直接用于3D打印制作缩比展示模型，也可作为航天类三维教学的基础模型，用于讲解捆绑式运载火箭的总体布局逻辑、助推器分离的结构基础、气动外形设计的基本考量。在结构设计层面，未做内部复杂管路与线缆的细节还原，重点突出整体构型与外部结构特征，能够满足结构展示、布局认知类的使用需求，各部件的装配关系清晰，可拆分用于演示火箭各舱段的组成结构，安装边界上整体为轴对称构型，底部三个喷管的端面处于同一安装平面，可直接适配展示支架的安装接口，无需额外调整结构基准。
