喷气式歼击机曲面结构三维数模

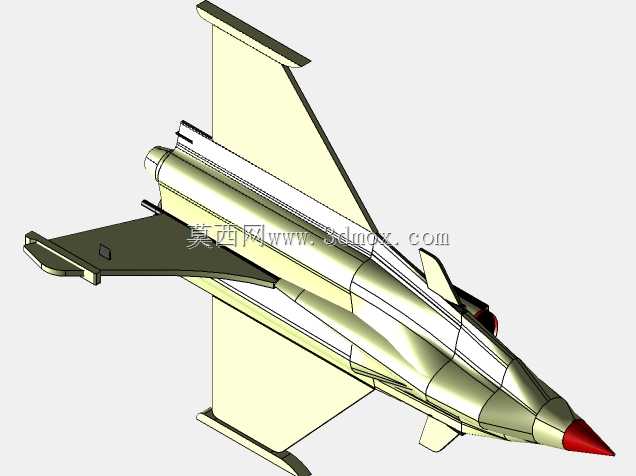

该模型围绕喷气式歼击机的气动外形需求搭建，核心采用曲面建模逻辑完成整机轮廓构建，适配航空装备研发阶段的外形验证、教学演示场景。从实际用途出发，这类曲面数模可作为航空类专业曲面建模教学的实操案例，也能为航模设计、航空科普展品制作提供外形参考依据，帮助设计人员快速梳理喷气式战机的气动布局逻辑。模型还原了战机的核心气动结构：尖锥形机头设计匹配高速飞行时的激波阻力削减需求，机身采用蜂腰修形逻辑贴合跨音速飞行的面积律要求，单垂尾搭配全动平尾的尾翼布局，兼顾高速飞行时的航向稳定性与俯仰操纵效率，机翼采用切尖三角翼构型，在保证高速升阻比的同时降低翼尖涡流带来的诱导阻力影响。设计过程中优先保证曲面的连续性，机身蒙皮曲面均达到G2连续标准，避免曲面拼接处出现棱角突变，还原真实战机蒙皮的顺滑过渡特征；进气道采用机身两侧布局，预留了进气道内部流道的建模边界，可在此基础上拓展进气效率仿真的相关结构；尾喷口位置预留了动力段的安装接口，若用于航模改装可直接匹配微型涡喷发动机的安装尺寸，整机外形比例参考主流第二代喷气式歼击机的尺寸比例缩放，翼展与机身长度的比例控制在1:2.1左右，垂尾高度与机身高度的比例符合高速战机的操纵力矩需求，各气动舵面均预留了偏转活动的间隙边界，可直接用于后续的运动仿真装配。模型的起落架舱位置做了凹陷处理，还原真实战机的起落架收纳舱轮廓，机身表面的蒙皮分块线做了简化处理，既保留了真实战机的蒙皮拼接特征，又避免过多细碎线条影响模型的整体曲面质量，机头雷达罩与机身主体的衔接处做了阶差处理，匹配真实战机的雷达罩安装定位结构。从建模逻辑来看，整个模型先通过绘制机身纵向、横向的关键截面控制线，搭建出整机的线框骨架，再通过多截面曲面、桥接曲面等工具完成蒙皮曲面的拼接，最后对曲面进行缝合、加厚处理得到实体结构，整个建模流程贴合航空曲面建模的常规操作逻辑，对于学习曲面建模的从业者而言，可通过拆解该模型的特征树，掌握复杂曲面造型的控制线搭建思路、曲面连续性控制技巧，理解航空装备外形设计中气动需求与结构实现的平衡逻辑。
