铝制轻量化襟翼支撑连接结构件

该构件主要应用于航空飞行器襟翼系统的支撑连接环节，承担襟翼动作过程中的载荷传递与位置固定作用，是机翼操纵系统中保障襟翼按设定轨迹偏转的关键受力零件。日常工况下，该零件需要持续承受气动载荷带来的交变应力，同时还要适配飞行过程中不同姿态下的受力变化，因此结构设计上优先兼顾强度冗余与自重控制，采用铝合金作为基材也正是匹配航空领域对构件减重的核心需求。

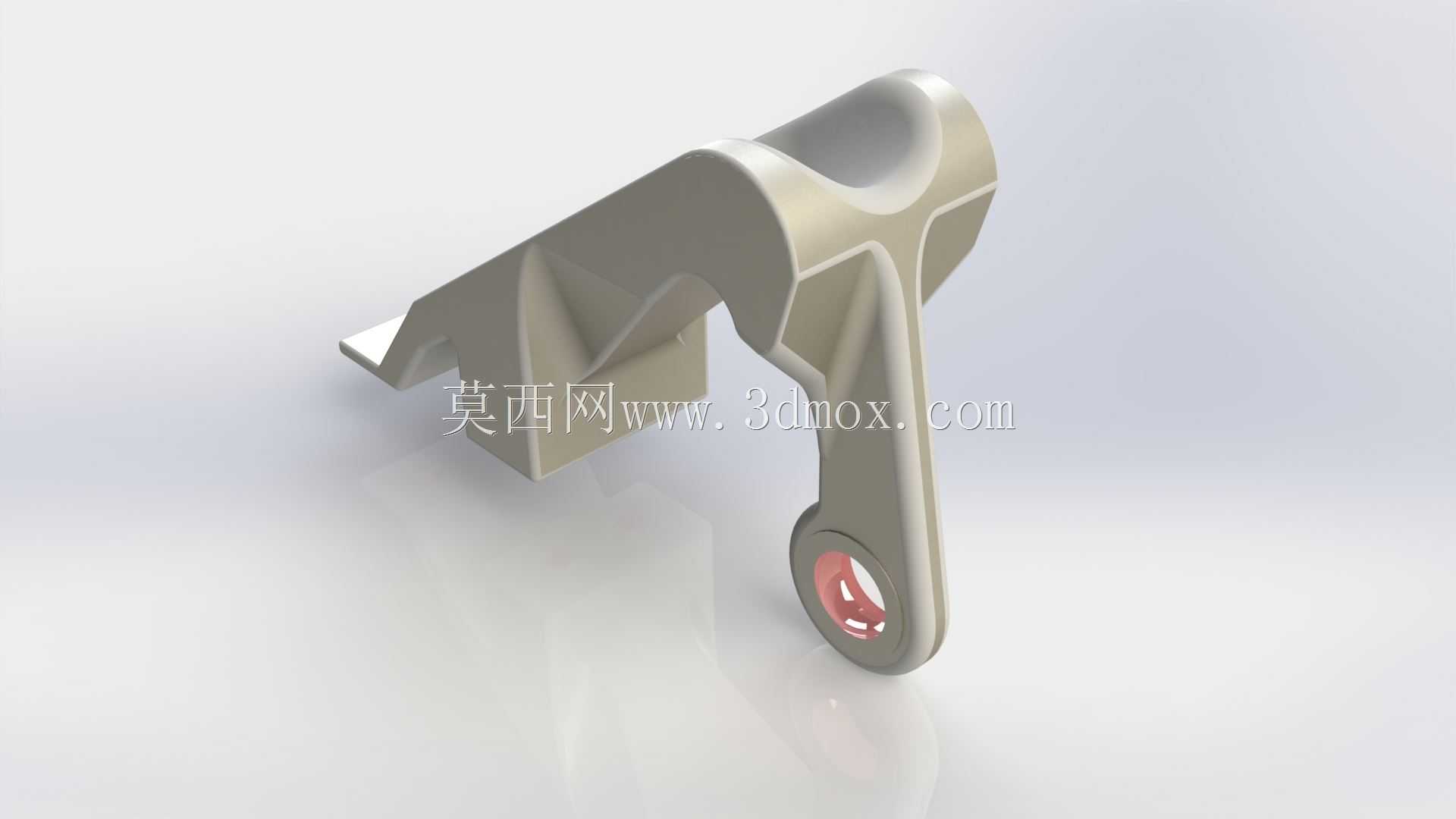

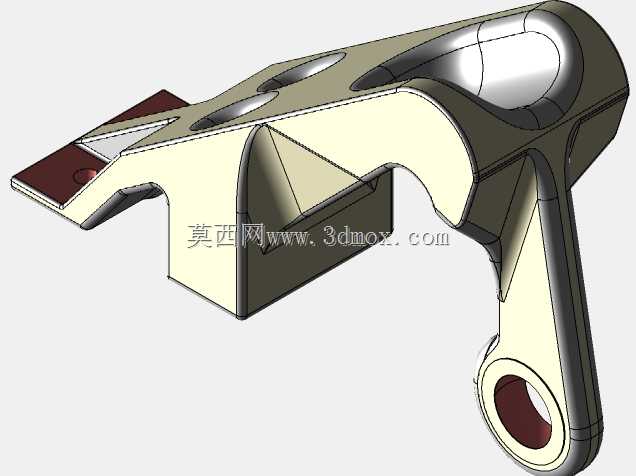

从结构设计逻辑来看，该零件采用一体化构型，上部的弧形贴合面用于和机翼主体的安装基座匹配，保证装配后贴合面受力均匀，避免局部应力集中；中部设置的多道加强筋沿主受力方向排布，在不额外增加过多壁厚的前提下，大幅提升构件的抗弯、抗扭性能，筋条的走向完全贴合载荷传递路径，没有多余的冗余结构；下部的带孔吊耳结构用于和襟翼的作动摇臂连接，孔位内部预设了衬套安装空间，可降低铰接位置的磨损速率，延长构件的维护周期。

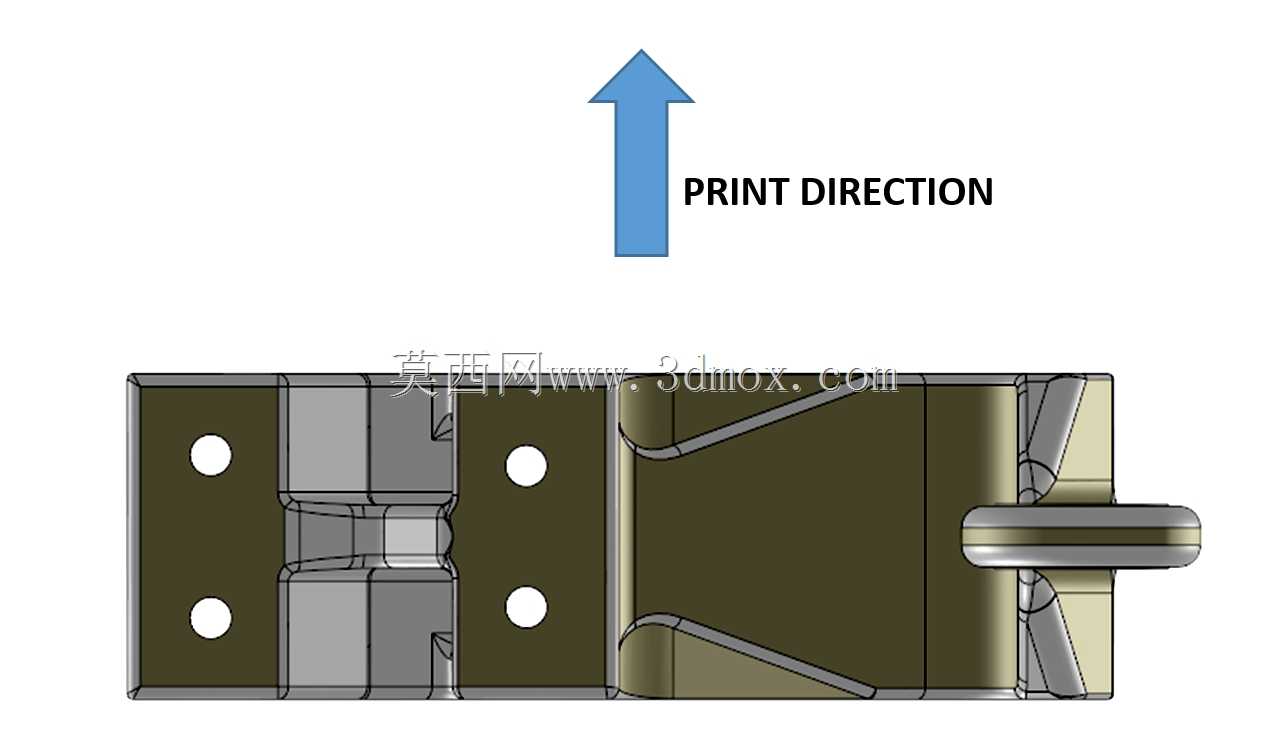

实际装配过程中，该零件的安装边界需要严格匹配机翼内部的预留空间，上部安装面的弧度公差需要控制在合理区间，保证和基座贴合后间隙不超过装配要求，避免飞行过程中出现连接松动；下部铰接孔的同轴度、位置度公差直接影响襟翼的偏转精度，设计时已经预留了足够的加工余量，可满足常规机加工的精度要求。考虑到增材制造的加工需求，该构件的打印摆放姿态选择侧面放置，能够最大化提升打印层间的结合强度，减少支撑结构的使用量，降低后续后处理的工作量。

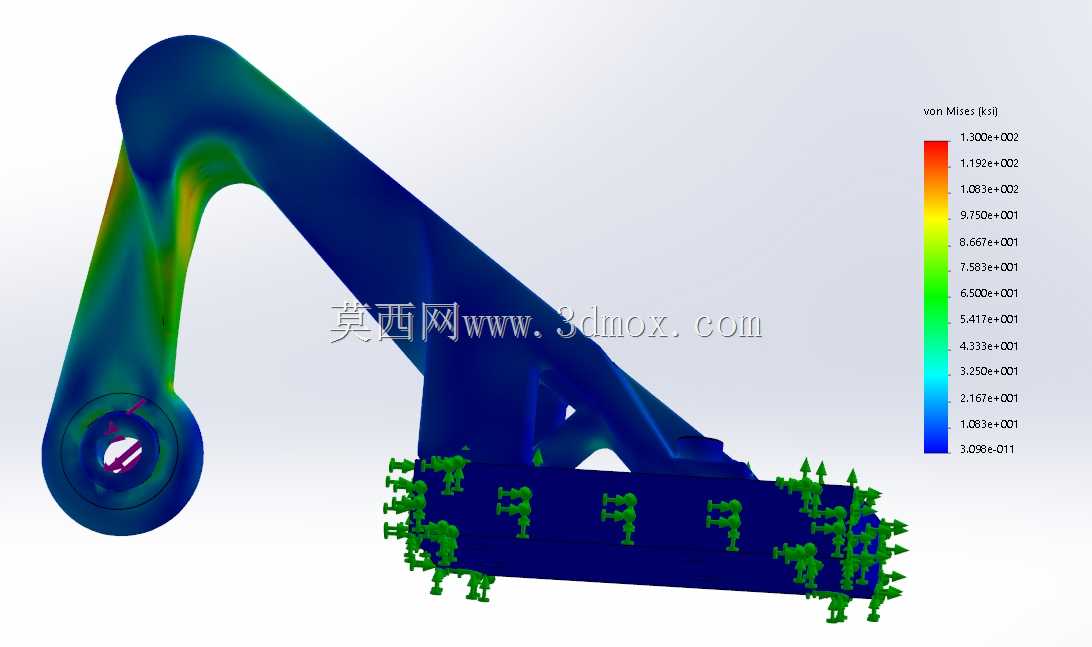

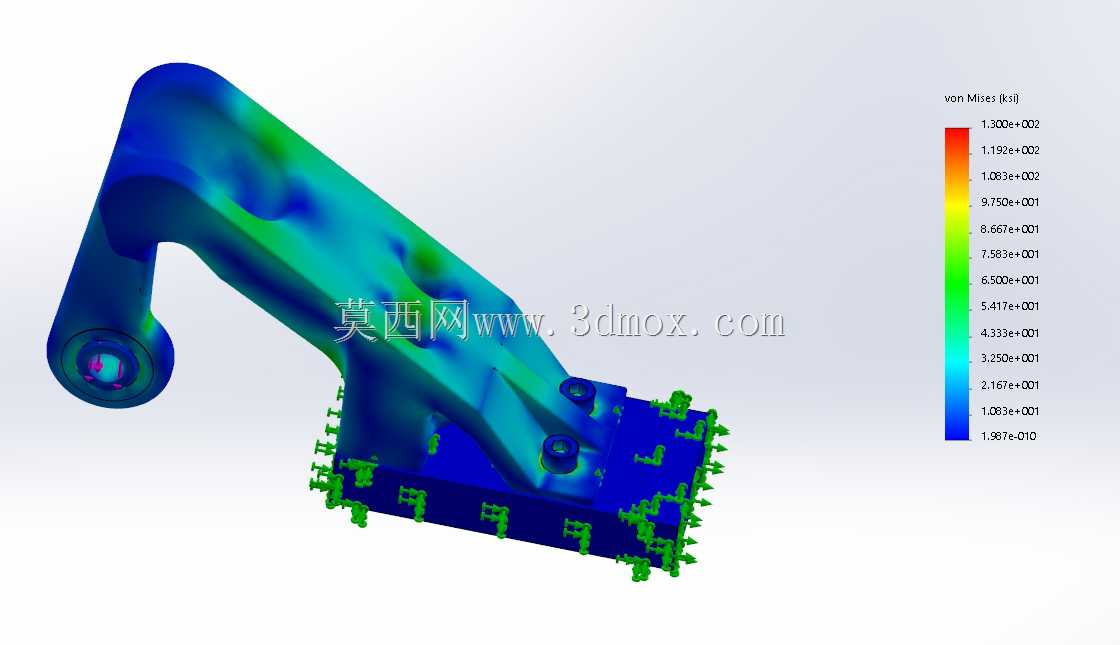

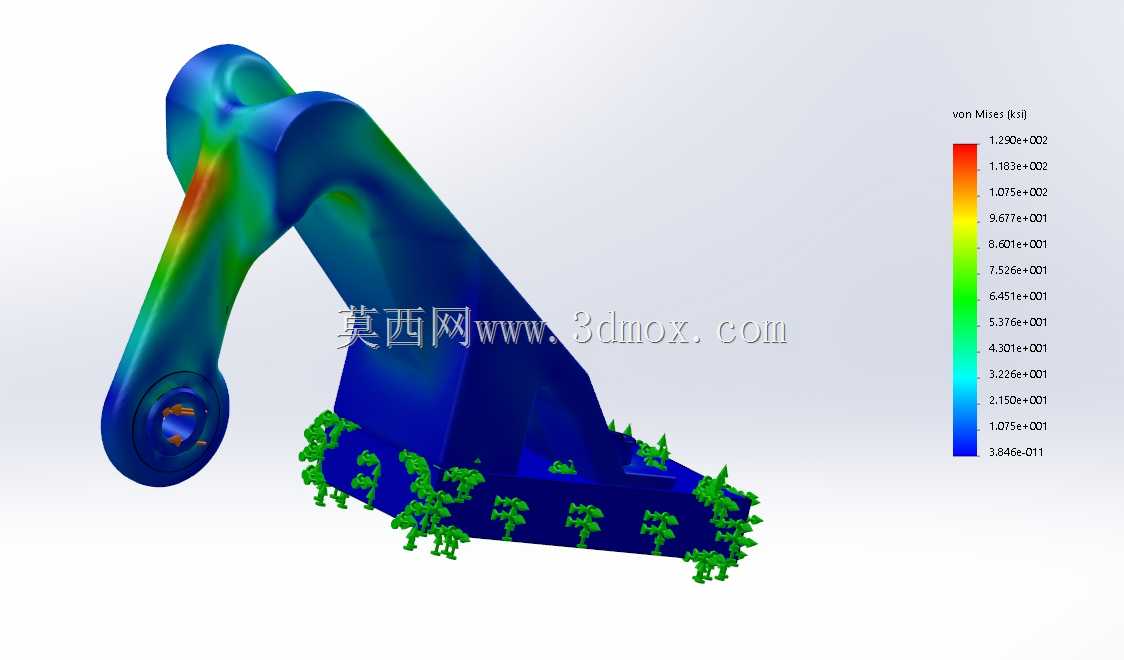

经过静态力学模拟验证，该构件在额定载荷下的应力分布均匀，最大应力值远低于铝合金材料的屈服强度，满足强度设计要求，同时整体自重控制在较低水平，符合航空零部件轻量化的设计趋势，既可以作为航空类专业教学的结构设计案例，也能为同类型支撑连接件的轻量化设计提供参考思路，帮助结构设计人员在强度与自重之间找到更合理的平衡方案。
