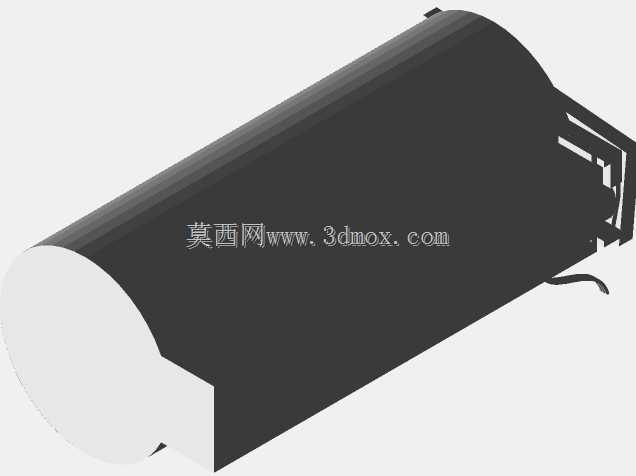

小型无人机伺服驱动负载投放发射模块

该模块作为小型无人机系统的机载功能部件，核心应用场景覆盖赛事竞技、短途应急物资投送、小型作业载荷定点释放等低空无人机作业领域，可直接嵌入无人机机身预留的载荷舱位，无需对原有无人机机身结构做大规模改造即可完成搭载。模块整体采用半圆柱贴合式外形设计，曲面侧可完美适配圆柱型机身的内壁轮廓，直边侧预留有标准的安装定位孔位，安装时可通过侧边的卡槽与机身内部的导轨快速对位，配合紧固件即可完成固定，整体安装边界紧凑，不会额外占用过多机载空间，也不会破坏无人机原有气动外形的完整性。模块内部预留有标准伺服电机安装腔，可直接适配市面常规规格的微型伺服电机，电机输出端直接联动舱门解锁与负载承托结构，接收到飞控系统发出的投放指令后，伺服电机按预设角度转动，先解锁舱门限位结构，待舱门在重力作用下开启至设定角度后，承托负载的卡位结构同步收回，挂载的有效负载即可在重力作用下完成无额外动力投放，整套动作逻辑连贯，不会出现卡滞或负载误脱落的问题。设计阶段充分考虑了机载部件的轻量化需求，整体结构在保证结构强度的前提下做了多处镂空减材处理，侧壁的加强筋沿受力方向排布，既可以承受飞行过程中的气动载荷与负载挂载带来的静压力，也能尽可能降低模块自身重量，减少无人机的无效载荷消耗。模块底部的舱门采用双侧限位铰接结构，开合行程经过精准测算，完全开启后不会与无人机起落架、下方挂载的其他传感设备产生运动干涉，舱门闭合后与模块主体的贴合缝隙控制在极小范围内，可避免飞行过程中气流灌入舱内影响飞行稳定性，同时也能防止雨水、扬尘进入模块内部损坏伺服元件。模块的负载承托位可根据实际投放需求更换不同规格的卡位配件，适配不同外形、重量的小型负载，无需重新制作整套模块主体，大幅提升了部件的通用适配能力，可满足不同场景下的无人机投放作业需求。
