适配LCD1602的嵌入式安装塑料壳体

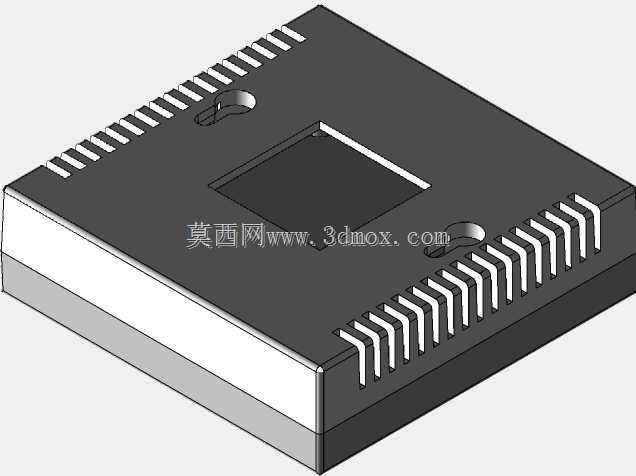

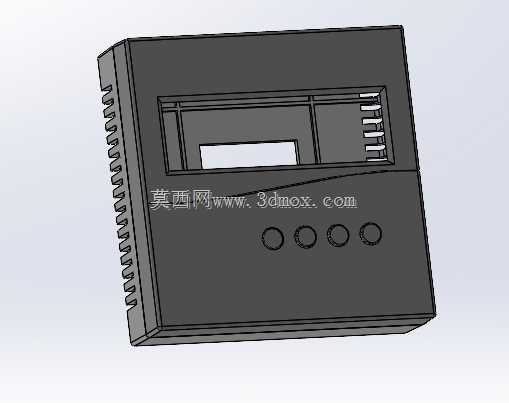

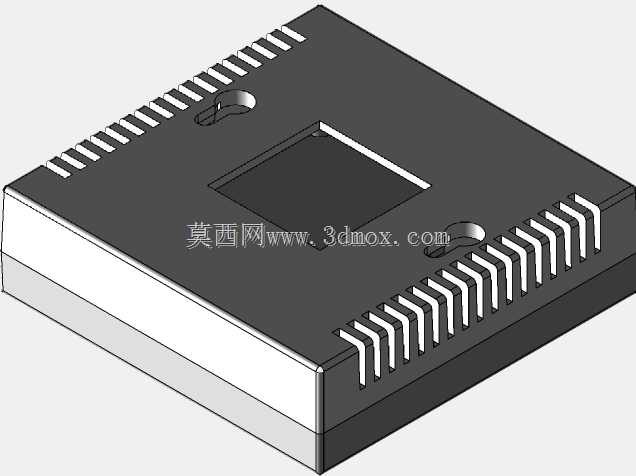

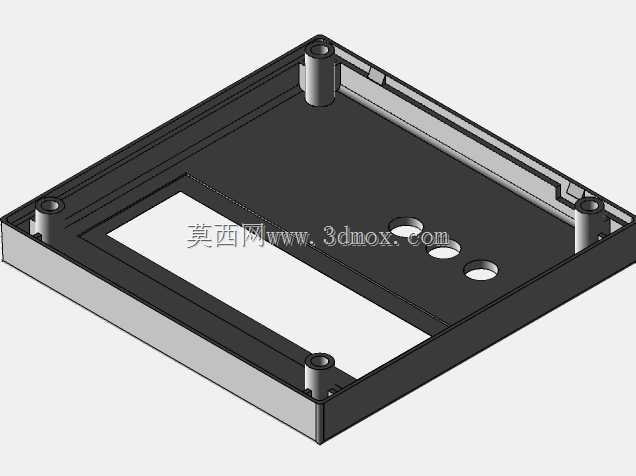

这款壳体是专门针对LCD1602字符点阵屏开发的嵌入式安装防护结构，日常多应用在小型工控终端、桌面数据采集模块、简易人机交互面板、教学实验装置这类需要本地字符显示的场景中，核心作用是给屏体、配套按键以及背后的驱动电路板提供物理防护，同时规整外露的操作与显示界面，避免零散元件外露带来的接线剐蹭、积灰短路、误碰引脚等问题。从结构设计来看，正面预留的矩形开窗尺寸完全匹配LCD1602的可视区域边界，安装时屏体可以从壳体内部卡入开窗位置，边缘预留的0.8mm止口能挡住屏体边框，不会出现屏体外凸或者安装后缝隙过大漏光的问题；开窗下方排布的四个圆形按键孔，适配常用的6*6轻触开关，按键帽安装后突出壳体表面1.2mm，既保证按压行程足够，又不会因为突出过多在嵌入式安装时和面板开孔边缘产生干涉。壳体两侧设计的连续齿状结构，一方面是增加壳体侧壁的结构强度，减少薄壁塑料件注塑冷却后的翘曲变形，另一方面在嵌入式卡装时，齿状结构可以和安装面板的开孔侧壁形成微量过盈配合，不需要额外打螺丝就能实现初步固定，提升装配效率。整体外形尺寸为86*86*26mm，属于标准的方形嵌入式安装规格，适配面板上84*84mm的方形开孔，安装后壳体前端面和面板表面基本齐平，视觉效果规整；26mm的内部深度可以同时容纳LCD1602屏体、厚度不超过20mm的双层驱动PCB板以及板载的插针接线座，内部预留的走线空间足够容纳屏线和按键引线，不会出现合盖时压线导致的线路破损问题。壳体的壁厚设计为1.8mm，采用常规ABS塑料注塑即可实现，侧壁的加强筋沿着内圈均匀排布，既不会占用过多内部安装空间，又能保证壳体在受到正常的按压、轻微磕碰时不会出现开裂变形；背面预留的合盖卡扣位置，不需要额外螺丝就能实现上下壳的扣合，后期检修内部电路时只需要用平口螺丝刀轻轻撬开卡扣即可拆开，维护十分方便。在实际选型使用时，需要注意配套的PCB板固定柱位置和壳体内预留的定位柱对齐，屏体安装时可以在边缘贴一层薄的泡棉胶，既可以填充缝隙防止灰尘进入壳体内部，也能避免屏体和硬塑料壳体直接接触产生的震动异响；如果是应用在多尘或者有少量溅水的场景，还可以在按键位置加装配套的硅胶按键帽，进一步提升防护等级。
