50cc排量小型动力曲轴箱结构设计

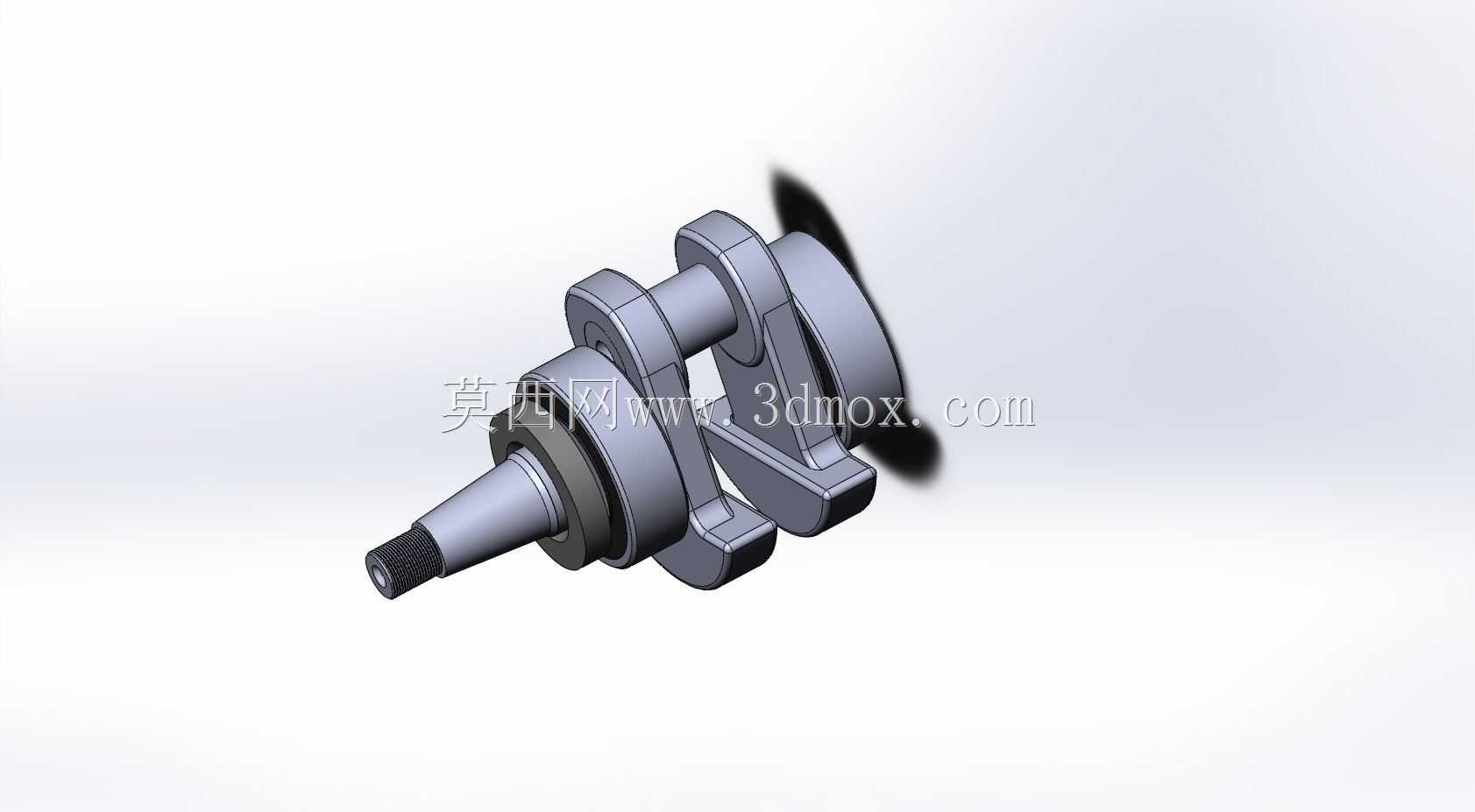

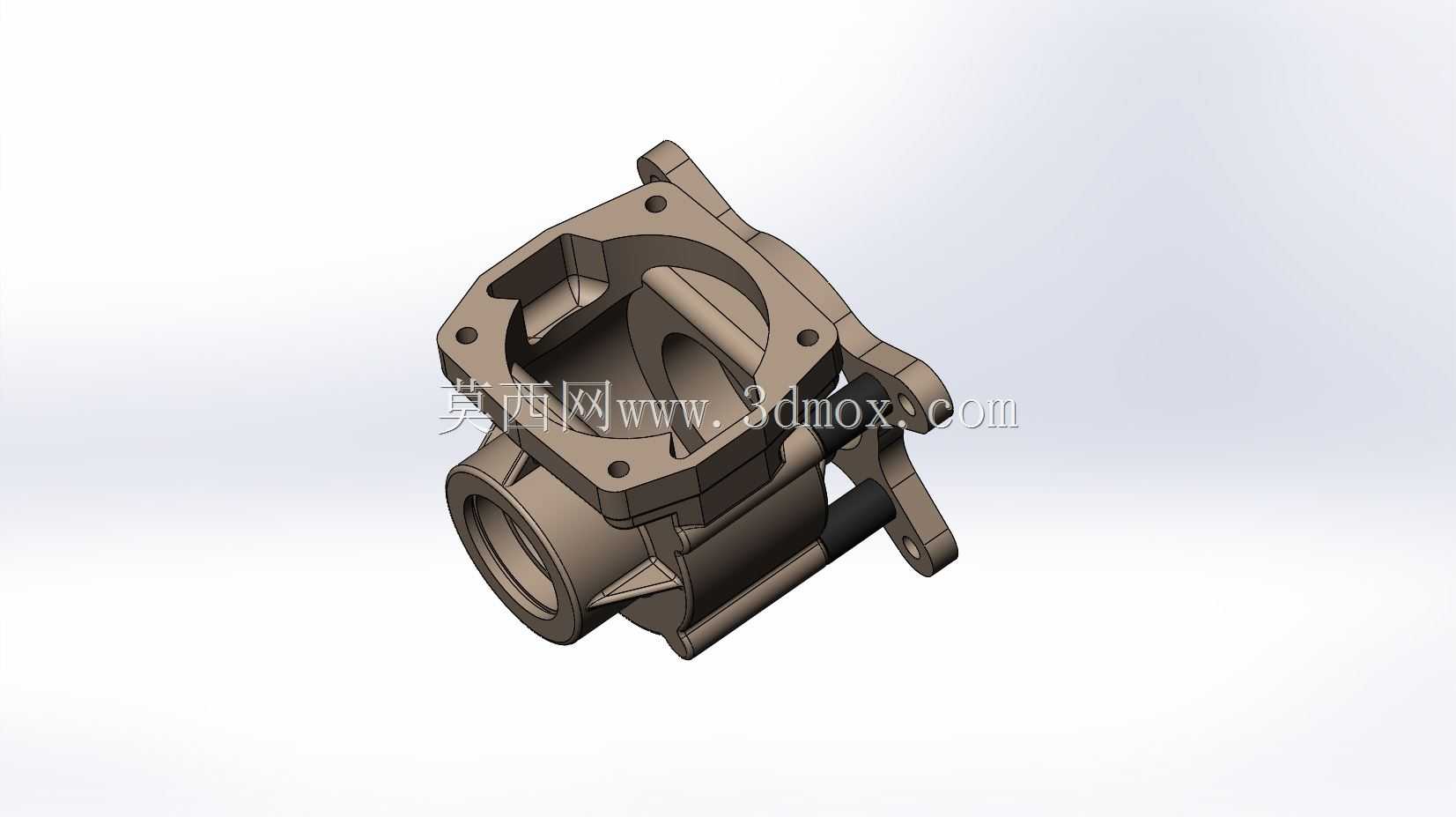

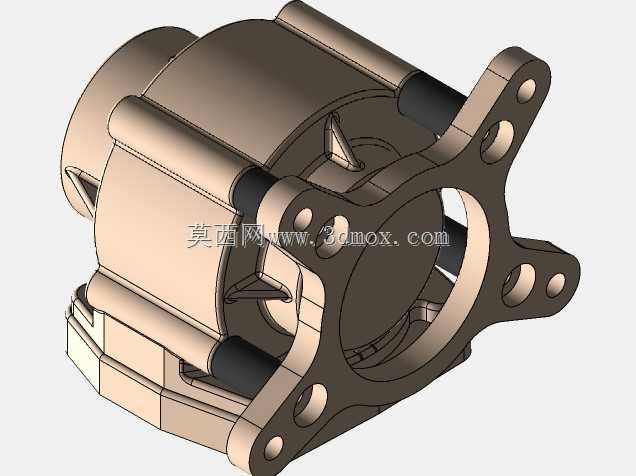

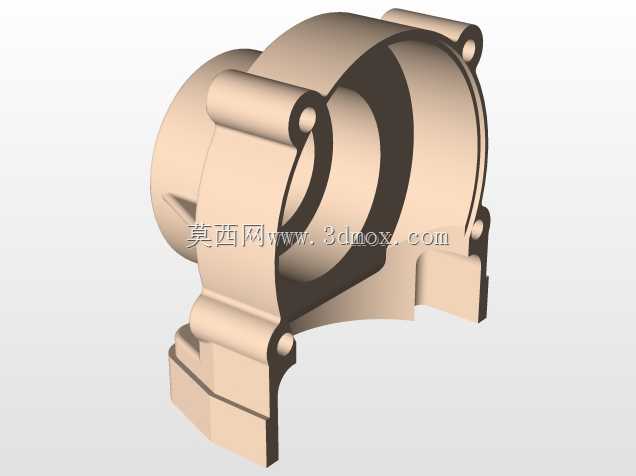

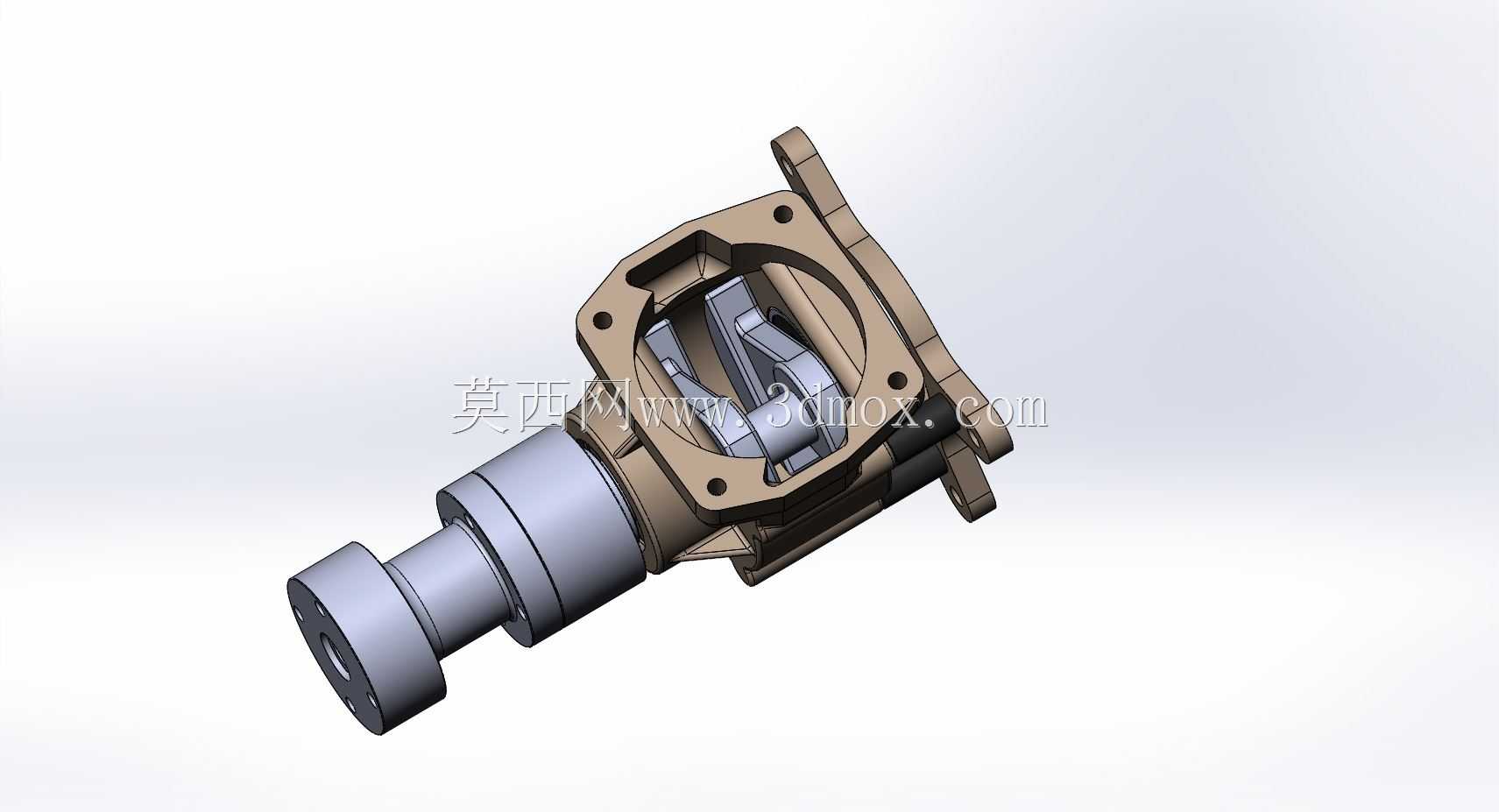

这款50cc排量级别的曲轴箱，主要适配小型通用内燃动力场景，常见于便携动力机具、迷你代步动力单元、小型园林作业设备的动力核心承载部位，作为内燃机的核心基体部件，承担着容纳曲柄连杆机构、密封动力腔体、连接固定周边附属组件的核心作用。从结构设计逻辑来看，整个腔体采用一体化压铸成型的基体思路，主体腔体预留了曲柄连杆组件的回转运动空间，内壁设置有对应曲轴主轴颈的支撑位安装凸台，能够保证曲轴运转时的支撑刚度，避免高速往复运动下出现腔体形变影响动力输出稳定性。侧面的安装法兰采用多孔位布局，不同孔径的安装孔分别对应缸体连接、侧盖固定、附属配件安装的需求，法兰面的加工基准与腔体主轴线保持严格的形位公差要求，保证装配后各配合面的密封性能，避免动力运转过程中出现油气渗漏问题。箱体外侧分布的多道加强筋结构，并非冗余设计，而是对应曲轴运转时的受力方向做的刚度补强，尤其是法兰与主体腔体连接的过渡位置，加强筋的走向完全匹配螺栓预紧力与运转冲击的载荷传递路径，在控制整体壁厚、降低部件重量的同时，保证薄弱位置的结构强度，避免长期交变载荷下出现应力开裂。从安装边界来看，主体腔体的圆柱段外径适配对应排量的磁电机、启动组件的安装尺寸，端部的止口结构能够保证与端盖装配时的同轴度，下方的腔体延伸段预留了润滑油存储的空间，内壁的导油槽结构能够在曲轴运转时带动润滑油飞溅，实现各运动摩擦副的润滑，无需额外设置复杂的压力润滑油路，适配小排量动力轻量化、结构简化的设计需求。在实际选型适配过程中，需要注意法兰面各安装孔的位置度公差，与缸体配合面的平面度要求，以及腔体内部的回转空间尺寸，避免装配后出现运动干涉；箱体上预留的传感器安装位、油路通孔位置，也需要匹配对应动力的点火、润滑系统布局，保证各附属组件能够顺利装配到位。这类小排量曲轴箱的设计，核心是在有限的体积与重量限制下，平衡结构刚度、密封性能、装配便利性三者的关系，既要满足高转速运转下的载荷承载需求，也要兼顾批量生产时的工艺可行性，减少后续机加工的工序复杂度，降低部件的综合制造成本。
