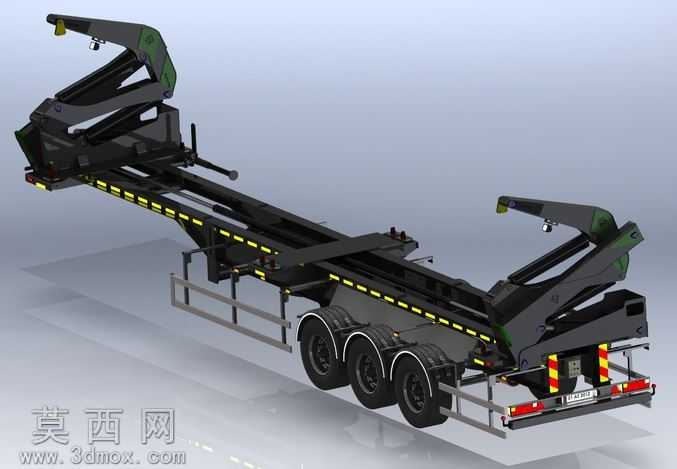

侧面自装卸集装箱拖车三维设计模型

本模型为侧面自装卸式集装箱运输拖车，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循重型货运挂车的实际尺寸比例，对底盘车架、侧装起重臂组、行走轮系、防护附件等部分进行了精细化的结构还原。模型渲染阶段采用写实工业材质方案，底盘主纵梁、承重横梁赋予哑光黑高强度钢材材质，还原重型挂车金属结构的厚重质感；侧装起重臂的铰接关节处做了分色处理，深灰金属基底搭配军绿色装饰漆面，清晰区分结构功能分区；行走系统的轮胎采用高细节橡胶材质，还原胎面花纹与橡胶哑光质感，轮毂赋予亮面金属材质模拟钢制轮毂的抛光效果；车身侧面的警示标识采用反光黄黑条纹材质，车尾的红黄反光条、尾灯组均做了对应材质表现，提升模型的真实感与工业辨识度。结构设计上，底盘采用多横梁加强式框架结构，三轴轮系布局满足重载运输的承重需求，侧部设置双侧起重臂机构，通过多组铰接臂、液压油缸的结构组合，实现无需额外起重设备即可完成集装箱的侧面自装卸作业，臂架的折叠收纳结构完全贴合实车的作业逻辑，车架侧部设置防护栏、爬梯等附属结构，车尾设置防撞梁与尾灯安装位，所有结构的连接关系、装配逻辑均在模型中完整体现，可清晰观察各部件的运动配合关系，完整呈现了侧装式集装箱拖车的作业结构特点与设计思路。
