航空类离心压缩机叶轮结构设计

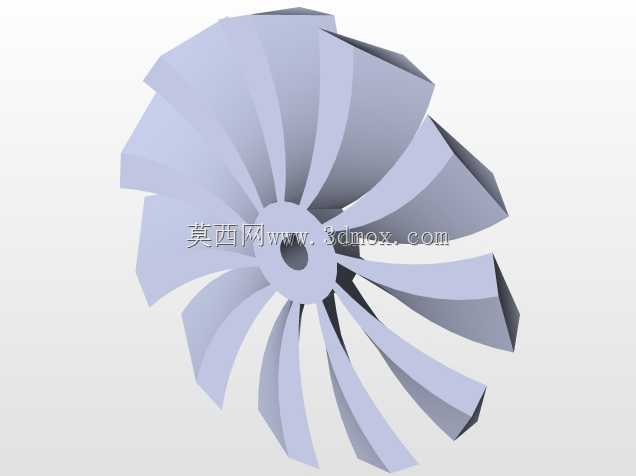

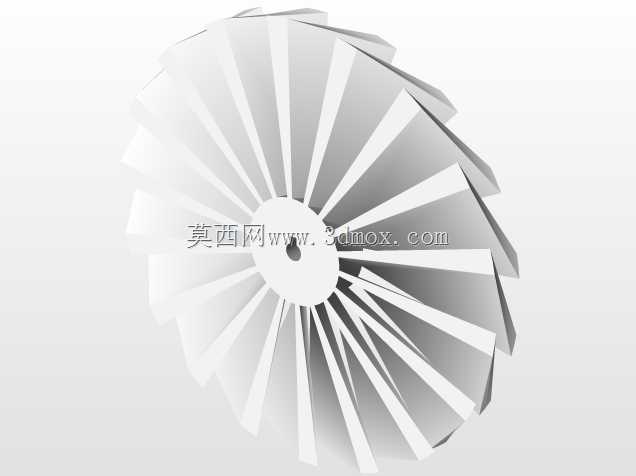

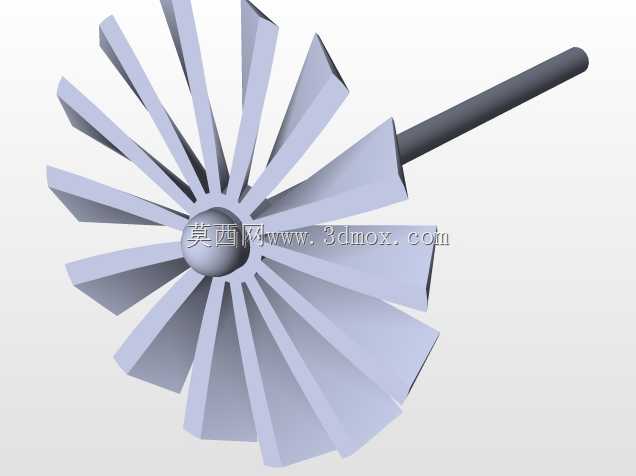

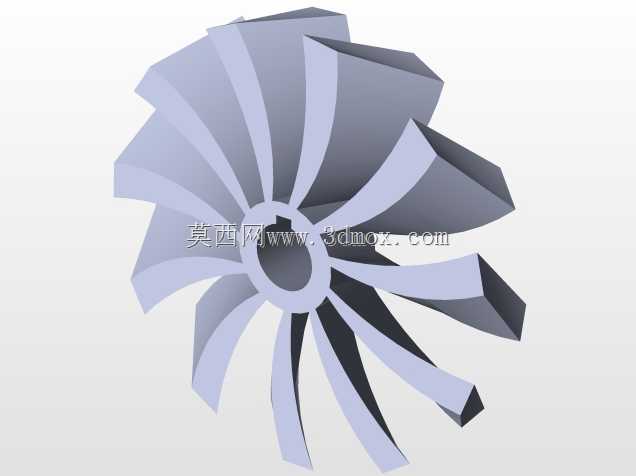

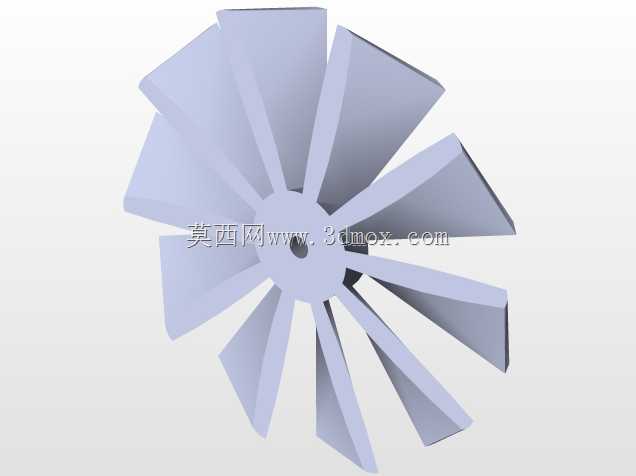

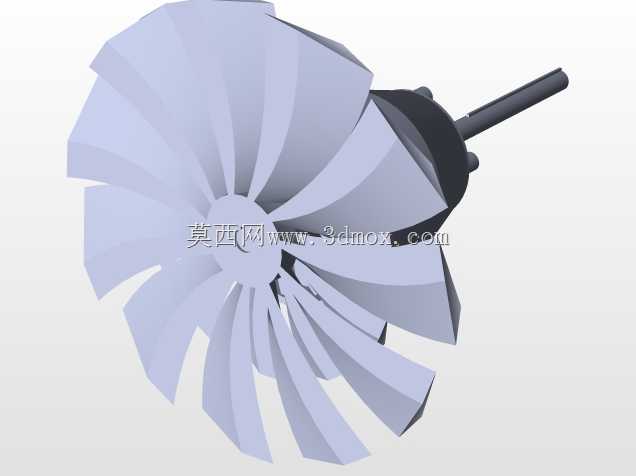

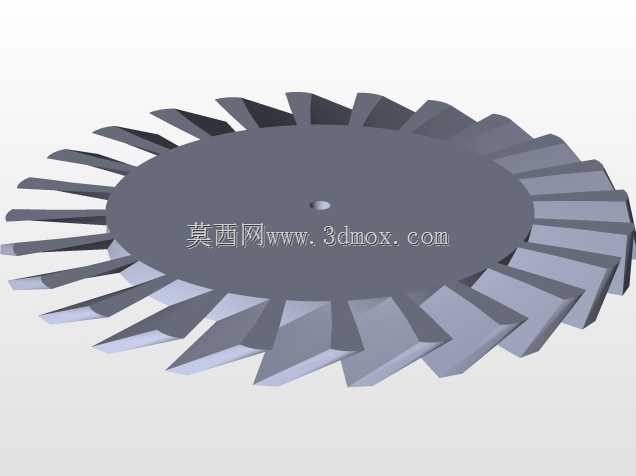

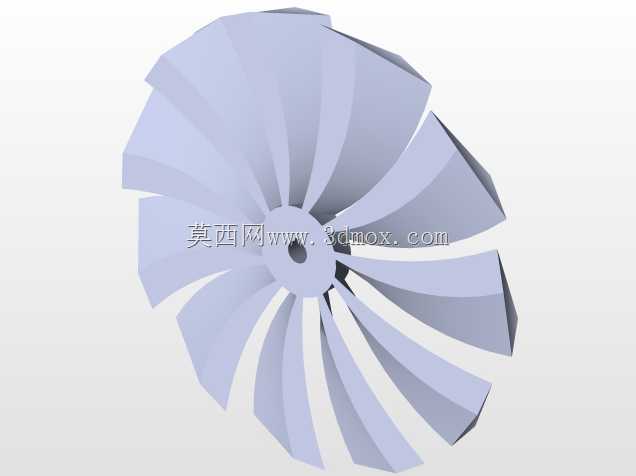

这款叶轮作为离心压缩机的核心做功部件，主要应用于航空领域的空气循环系统、小型航发增压段以及机载环境控制设备中，承担着对流入工质进行动能提升、压力转换的核心作用。从结构设计来看，叶片采用后弯式空间扭曲构型，每一片叶片的型线都沿径向从轮毂处向轮缘方向逐步扭转，这种设计能够适配气流在流道内从轴向转入径向的流动轨迹，减少气流在叶片表面的分离损失，避免叶道内出现涡流区，提升整机的气动效率。轮毂部分采用中心通孔设计，通孔的内径尺寸匹配常用的高速轴配合公差，安装时可通过键连接或者热装方式与驱动轴实现周向固定，轮毂的轴向厚度经过刚度校核，能够在每分钟数万转的高转速工况下，承受自身离心力带来的应力，避免出现轮盘变形或者叶片共振问题。叶片的前缘做了小圆角钝化处理，能够降低来流冲击带来的局部应力集中，同时减少异物吸入时对叶片边缘的损伤概率，叶片尾缘则采用薄化设计，减少气流流出叶道时的尾迹损失，提升下游扩压器的进气均匀度。从安装边界来看，叶轮的轮缘外径需匹配压缩机蜗壳的内壁间隙，单边间隙控制在合理范围内，既不能过大造成级间泄漏损失，也不能过小避免热态运行时叶轮与蜗壳发生碰磨。在实际应用场景中，这类叶轮需要适配不同的工质流量特性，叶片的数量、安装角以及叶道的流通截面经过多轮迭代调整，能够在设计工况点保持较高的等熵效率，同时兼顾一定的变工况运行范围，当进气流量在一定区间内波动时，不会过早出现喘振或者堵塞工况。设计过程中需要同步考虑转子的动平衡特性，每一片叶片的质量分布沿周向保持均匀，减少高速旋转时的不平衡量，降低整机运行时的振动水平，延长轴承以及密封组件的使用寿命。流道的表面粗糙度也有明确要求，光滑的流道壁面能够减少气流的摩擦损失，同时避免杂质在流道内附着堆积，破坏叶轮的动平衡精度。
