轻量化桁架臂四旋翼飞行器机架结构

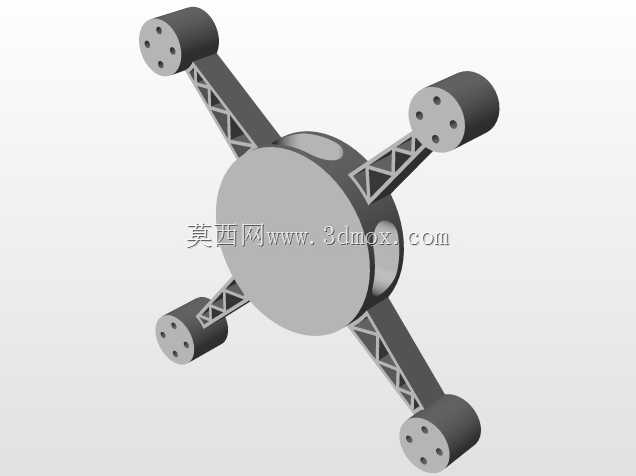

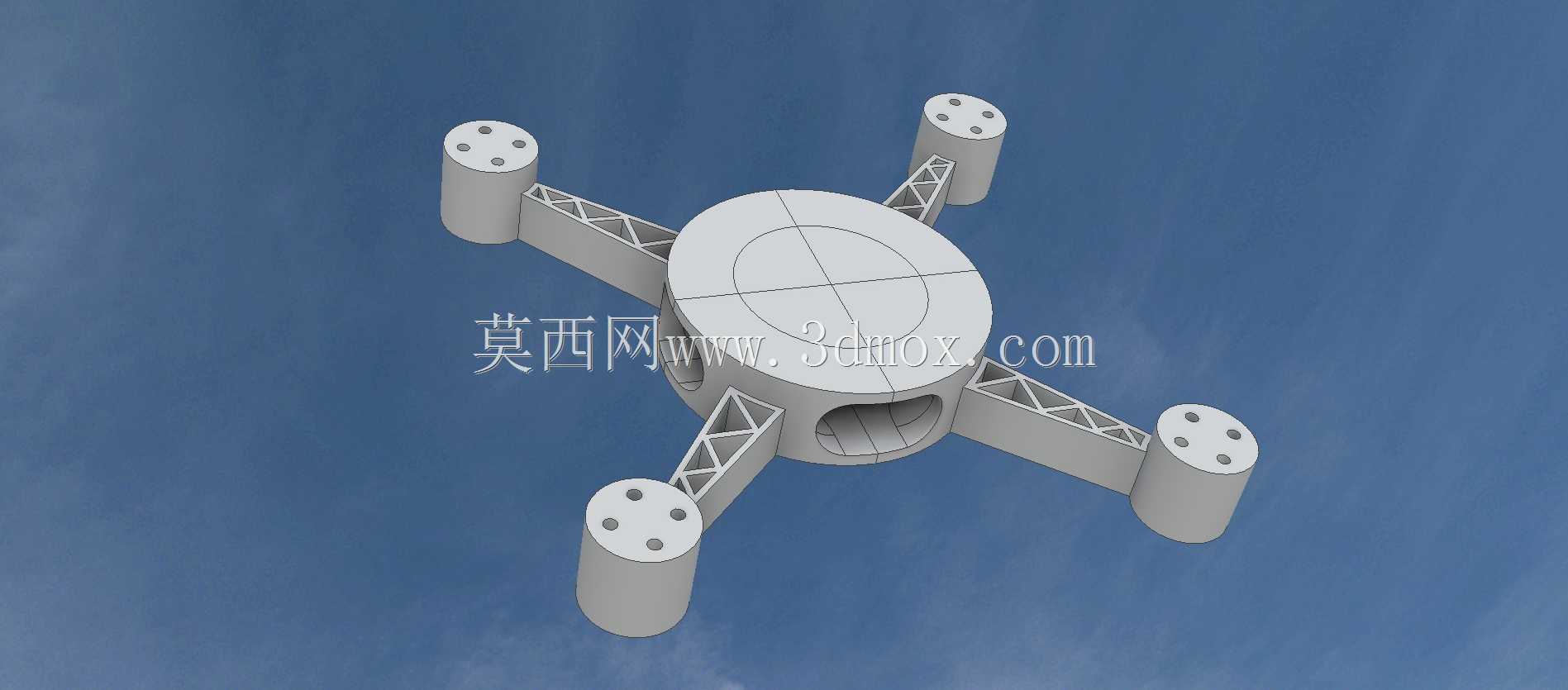

这款四旋翼机架采用中心圆盘加四支辐射桁架臂的布局，核心设计逻辑围绕减重与结构刚性的平衡展开，适配小型多旋翼飞行器的低空作业需求，可搭载轻量化航拍、环境监测或小型物资投递载荷，在民用消费级航拍、农林小范围植保巡查、园区安防巡检场景下都能适配。中心主体采用圆盘式腔体设计，腔体内部预留了飞控板、电池、电调的安装空间，腔体侧壁开设的走线开口可直接将各机臂的动力线、信号线规整引入中心舱，避免线材外露剐蹭，圆盘上表面的十字刻线是装配定位基准，安装飞控时可直接对齐刻线校准航向，降低装机调试的校准误差。四支机臂采用桁架式镂空结构，区别于传统实心圆管或方管臂，桁架的三角形格构能在同等重量下获得更高的抗弯抗扭刚度，飞行过程中电机高速转动产生的振动会通过桁架结构分散传递，减少中心舱内传感器的共振干扰。机臂末端的电机安装座预留了四个均匀分布的安装孔，适配常规22系列、23系列无刷电机的安装孔距，安装座的圆柱端面与机臂轴线保持垂直，可保证电机输出轴与机架平面垂直，避免飞行中出现姿态偏移。机臂与中心盘的连接位置做了加厚过渡处理，避免飞行中急转、升降时的应力集中导致机臂根部断裂，整体机架的安装边界可适配10-12寸螺旋桨，相邻机臂末端的间距预留了足够的桨叶安全间隙，不会出现桨叶打桨的问题。机架整体采用一体化建模思路，各连接位置无冗余突出结构，既可以采用3D打印制作验证样机，也可开模注塑批量生产，桁架结构的镂空设计在降低自重的同时，也能减少飞行过程中的风阻，提升续航表现。中心腔体的内部空间做了分区限位设计，电池安装位靠近机架重心位置，可避免飞行中电池移位导致的重心偏移，电调安装位靠近机臂根部，缩短动力线长度，减少线路损耗。
