标准USB公头连接线三维建模作品

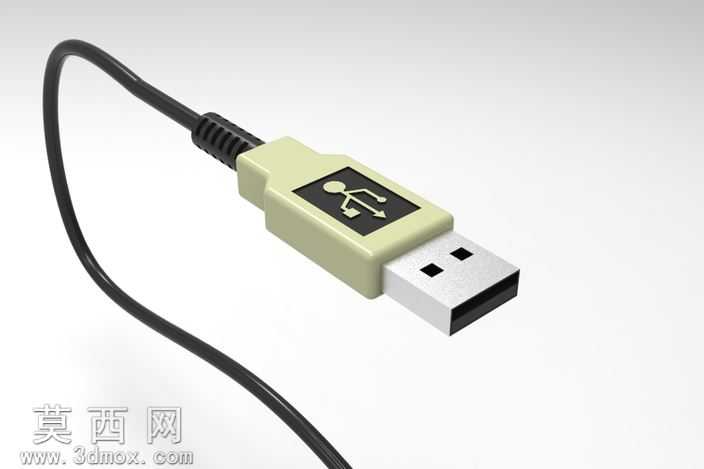

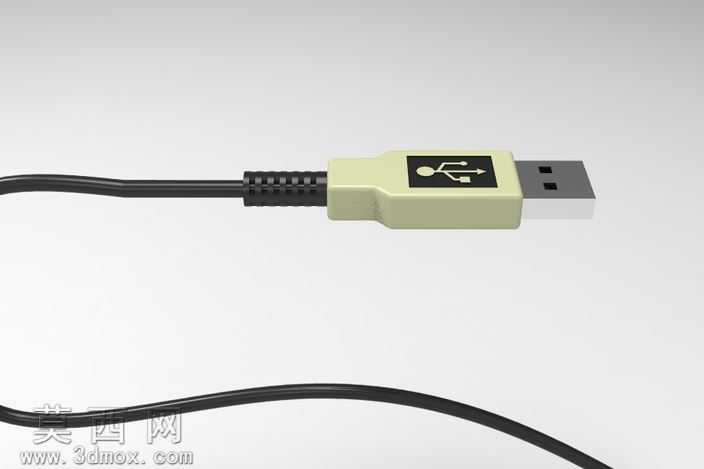

本作品为标准USB Type-A公头连接线的三维建模成果，建模过程以还原实物真实结构与视觉质感为核心目标，采用SolidWorks软件完成全参数化建模流程。建模阶段首先拆解实物结构，将整体划分为金属插接头、绝缘塑壳、防弯折尾套、连接线材四个独立模块分别构建：金属插接头部分严格遵循USB公头的标准尺寸规范，精准还原金属外壳的倒角、内部两个方形定位孔、金属触片的分层结构，对插接头边缘的冲压成型圆角做了精细化处理，避免生硬直角带来的失真感；绝缘塑壳部分还原了米黄色哑光塑料的壳体造型，表面的USB标识图案采用草图包覆特征实现，精准复刻标识的比例与位置，壳体与金属插接头的衔接处做了贴合式的配合结构设计，还原真实产品的装配关系；防弯折尾套部分还原了带多道环形防滑槽的软胶结构，建模时通过扫描特征生成尾套的渐变曲面，环形槽采用阵列切除实现，还原软胶尾套的弹性防护结构特征；连接线材部分采用扫描特征生成带自然弯曲弧度的线缆造型，模拟线材自然垂放的柔和曲线，避免生硬直线带来的呆板感。材质与渲染阶段针对不同部件匹配对应材质属性：金属插接头赋予磨砂镀锌金属材质，调整金属粗糙度与反射参数，还原金属接头的半哑光金属质感；绝缘塑壳赋予米黄色哑光硬质塑料材质，调整漫反射颜色与轻微的表面粗糙度，还原普通工程塑料的视觉效果；防弯折尾套赋予深黑色软质橡胶材质，适当提高材质的粗糙度与柔化反射，模拟软胶的哑光质感；连接线材赋予黑色哑光PVC线材材质，调整材质的轻微凹凸纹理，还原线材表面的细微磨砂质感。渲染阶段采用柔和的工作室布光方案，主光源从侧上方打亮主体，辅助光源补全暗部细节，避免出现死黑区域，适当添加环境反射让金属部分呈现自然的环境反光，最终渲染效果真实还原了日常使用的USB连接线的视觉效果，模型结构完整，各部件配合关系准确，可用于电子配件展示、结构教学参考、周边场景搭建等用途。
