背负式灭火系统SCBA配套气体发生器结构

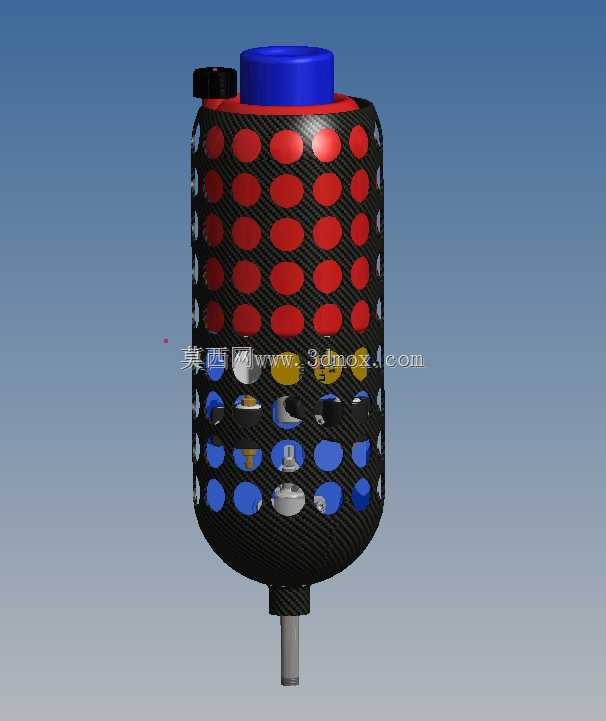

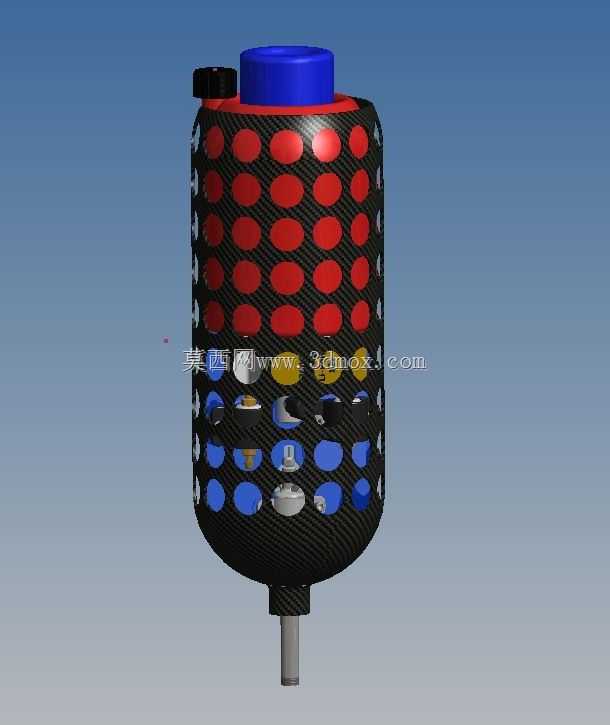

在消防应急救援装备体系中，背负式压缩空气泡沫灭火系统是一线作业人员处置初期火情的核心便携装备，而本次呈现的气体发生器，正是该类系统中负责泡沫介质充气增压的核心功能部件，安装位置固定在SCBA瓶组的底部区域，直接决定了泡沫喷射的持续时长与发泡效果。不同于常规带喷嘴结构的推进剂动力装置，这款气体发生器采用无喷嘴的小型双推进剂装药结构设计，工作时通过推进剂的有序燃烧反应生成稳定压力的惰性气体，直接注入泡沫液存储腔完成泡沫充压，无需额外设置喷嘴节流结构，大幅减少了高压气体输出路径的压力损失，也降低了固体残渣堵塞输出通路的故障概率。从结构设计层面来看，发生器主体采用圆柱立式布局，整体外轮廓做了圆弧过渡处理，避免背负作业时棱角剐蹭作业人员的防护服或周边障碍物；外壳表面设置多组阵列排布的椭圆形通流孔，分为上下两个功能区域，上部红色标识区域对应推进剂装药舱的散热段，工作时可快速导出燃烧反应产生的多余热量，避免壳体表面温度过高触发周边部件的热失效，下部蓝色标识区域对应气体输出的导流段，孔位内部设置多层金属滤网，可拦截推进剂燃烧产生的固体残渣，避免杂质进入泡沫管路造成喷头堵塞。顶部设置两个接口结构，大直径蓝色接口为气体输出主接口，直接对接SCBA瓶的进气通路，小直径黑色接口为装药检修口，可在设备维护阶段快速更换推进剂装药模块，无需拆解整个发生器壳体；底部伸出的金属杆为安装定位柱，可直接卡入SCBA瓶底部的预设安装槽，配合侧面的快装卡扣即可完成整机固定，安装边界控制在直径120mm、高度180mm的圆柱空间内，整体重量控制在1.2kg以内，不会给背负作业人员增加过多的负重负担。在实际应用场景中，这款发生器的输出压力稳定在0.6MPa-0.8MPa区间，可满足10L容积泡沫液的充压需求，持续供气时长不低于90秒，足够支撑作业人员完成单点初期火情的处置；结构设计上充分考虑了消防作业的复杂工况，外壳采用碳纤维增强复合材料模压成型，抗冲击性能可承受1.5米高度自由跌落不发生结构破损，表面的孔洞布局经过流体仿真优化，散热效率比同规格封闭式壳体提升47%，可在-20℃到60℃的环境温度区间内稳定工作，适配不同地域的消防作业需求。建模过程中对内部的装药舱、导流通道、滤网安装位、接口密封槽都做了1:1的结构还原，所有配合面的公差设置都参照消防装备的行业标准，密封槽的尺寸适配常规O型密封圈的安装要求，安装定位柱的直径公差控制在h7级别，可直接对接现有SCBA瓶组的安装接口，无需额外做结构修改，能够为消防装备的结构优化、配件选型提供精准的三维数据参考。
