保罗式双筒望远观测设备结构设计

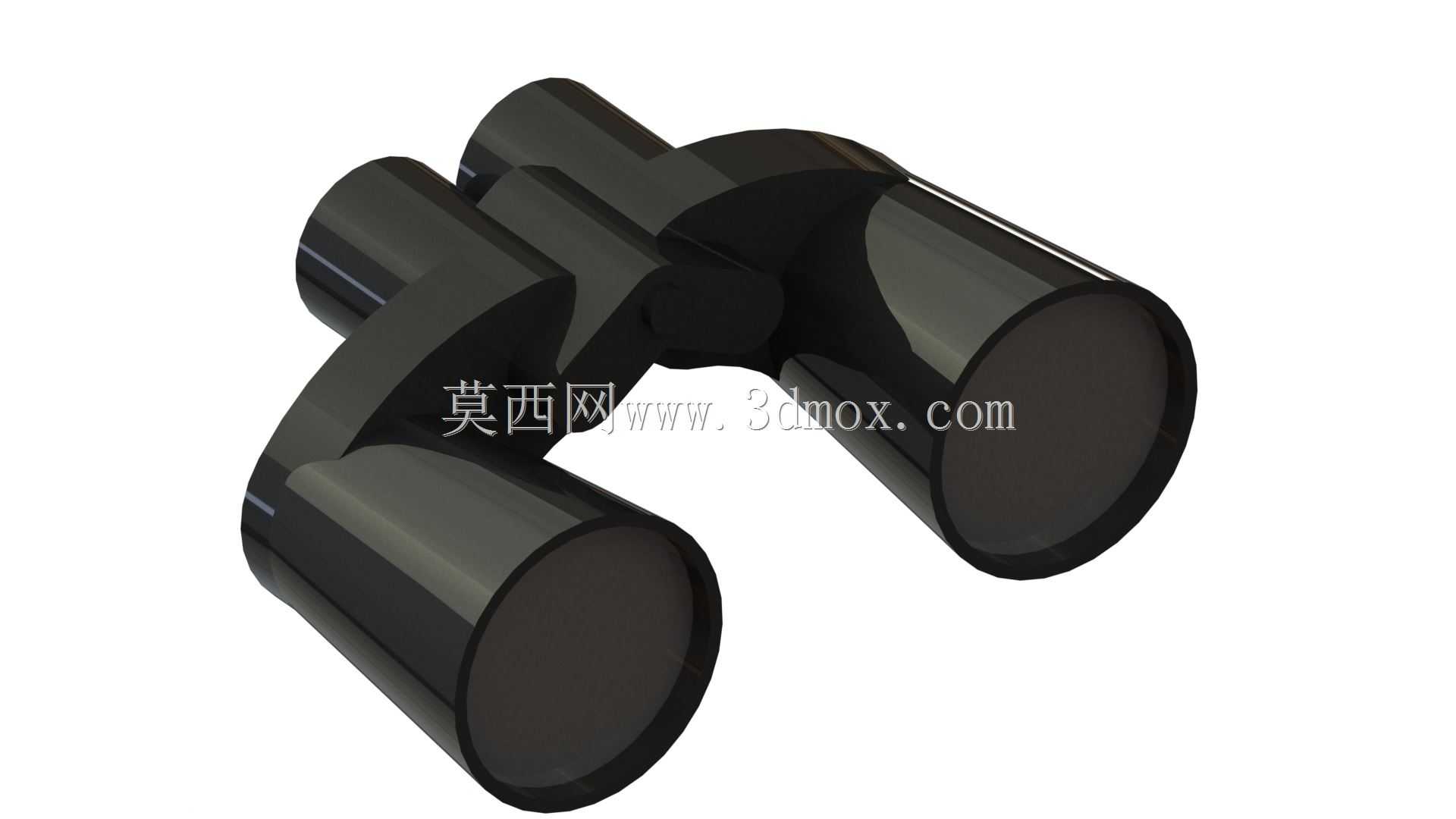

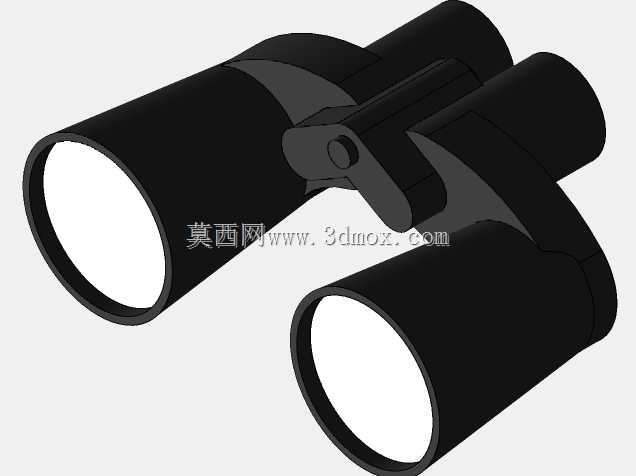

这款双筒观测设备的结构设计，首先要匹配户外远距离观测、赛事观览、自然探查等多场景的手持使用需求，核心要平衡握持手感、光学组件安装精度与结构耐用性三者的关系。从结构布局来看，采用经典的保罗棱镜光路构型，左右镜筒通过中置铰接桥实现连接，铰接位置预留了阻尼调节结构的安装空间，可适配不同使用者的瞳距调节范围，调节行程覆盖常规成人56mm-72mm的瞳距区间，保证观测时左右视场能够完全重合，避免出现重影引发的视疲劳。镜身主体采用对称式结构设计，左右镜筒的物镜端、目镜端同轴度公差控制在0.02mm以内，保证棱镜安装座的定位基准统一，减少光路校准的后期工作量。物镜端预留了密封圈安装槽，可搭配橡胶密封圈实现IP65级的防尘防水能力，适配户外复杂多变的使用环境，避免雨水、沙尘侵入镜身内部污染棱镜与透镜表面。目镜端设计了可升降的视度调节圈，调节行程预留±5个屈光度的调节空间，可适配视力存在差异的使用者，无需佩戴眼镜即可获得清晰的观测视野。镜身外壳的曲面造型完全贴合人手握持的掌纹弧度，握持位置做了微凹的防滑处理，无需额外包覆橡胶层即可获得足够的握持摩擦力，长时间手持观测也不易滑落。设计过程中优先采用草图绘制对称轮廓，通过拉伸凸台完成镜身基座的主体构型，再通过拉伸切除完成棱镜仓、调节槽、安装孔位的结构加工，最后通过镜像特征完成另一侧镜筒的结构生成，整个建模过程完全遵循结构对称的设计原则，减少特征重复绘制的工作量，同时保证左右镜筒的结构一致性。铰接桥内部预留了阻尼轴的安装孔位，孔位与镜筒的连接位置做了加厚处理，避免频繁调节瞳距时出现结构开裂，中轴位置还预留了三脚架转接螺孔的安装位，可搭配通用三脚架接口实现长时间固定观测，适配户外观测、定点值守等需要长时间稳定观测的使用场景。镜身壁厚控制在2.5mm，既保证结构强度能够承受日常使用的磕碰冲击，又尽可能控制整体重量，整机含光学组件的重量控制在900g以内，长时间单手握持也不会出现明显的负重感。棱镜安装座的定位面设计了三个可调顶丝的安装位，装配时可通过顶丝微调棱镜的安装角度，完成光轴校准后点胶固定，保证光路精度长期稳定，不会因为日常携带的震动出现光轴偏移。
