课程作业用民用喷气式飞机结构造型

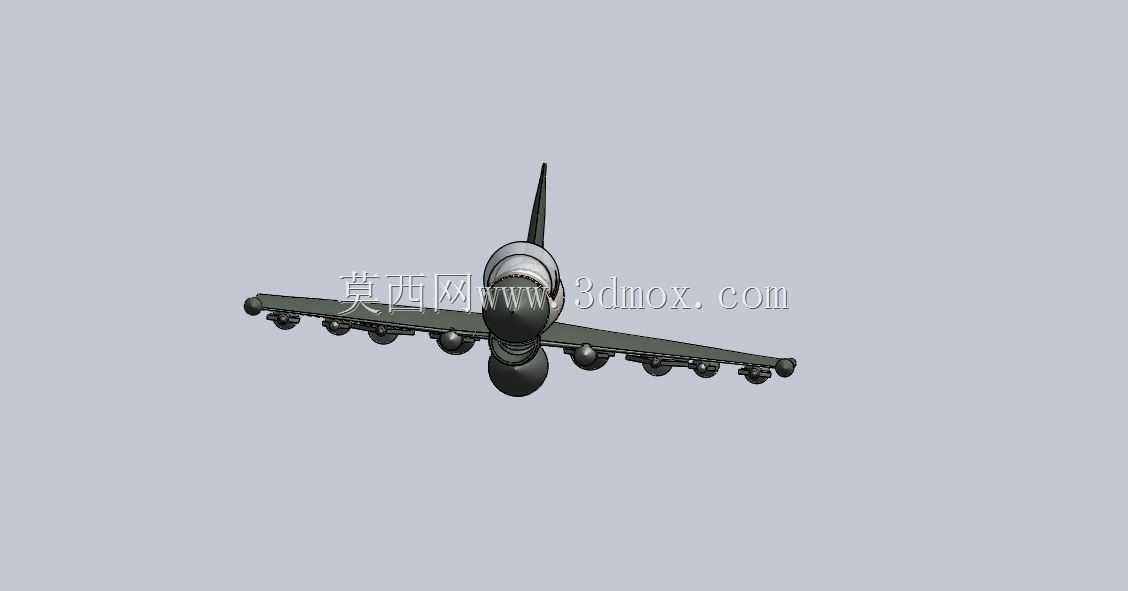

该飞机造型整体采用下单翼常规布局，机身主体为等直径直筒段搭配首尾流线型整流结构，机头位置预留雷达罩安装过渡段，机身中段对应客舱与货舱的承载区域做了等截面设计，可匹配常规窄体客机的内部空间排布逻辑，尾段采用上垂尾加平尾的常规尾翼配置，垂尾后缘预留方向舵转动的结构间隙，平尾对称布置在垂尾根部两侧，满足航向与俯仰姿态控制的结构基础。机翼部分采用后掠翼设计，翼根与机身中段下部做一体化平滑过渡，降低翼身结合处的气动干扰，机翼下方沿展向对称布置多组发动机吊舱挂点，每个挂点位置预留了吊舱与机翼连接的结构接口，可匹配大涵道比涡扇发动机的安装边界，机翼后缘预留襟翼、副翼的活动结构空间，前缘做圆滑钝头处理，符合亚音速飞行的气动外形要求。起落架部分采用前三点式布局，前起落架布置在机头下方位置，主起落架对称布置在机翼根部下方的机身承力框位置，每个起落架位置都预留了轮舱收纳的结构空间，保证起降阶段的结构承载与飞行阶段的减阻需求。从应用场景来看，这类简化结构的飞机造型可作为航空类专业课程设计的结构练习载体，帮助初学者理解民用飞机的整体布局逻辑、翼身结合的结构处理方式、各功能部件的位置排布关系，也可作为航空科普展示的简化模型使用，直观呈现喷气式客机的外部结构组成。设计过程中优先保证了各部件的相对位置符合真实飞机的比例关系，机身长径比、机翼展弦比、尾翼容量参数都参考了常规窄体客机的比例范围，没有做过度的夸张变形，各部件之间的连接过渡都做了平滑处理，没有出现突兀的结构折角，既满足外观的气动合理性，也降低了建模过程中曲面拼接的难度，适合作为入门级的航空类结构建模练习对象，帮助建模者掌握大尺寸曲面造型、对称结构建模、多部件装配定位的基础操作逻辑，理解航空装备设计中气动外形与结构布局的协同设计思路。
