波音767-300前舱十三排客舱结构展示

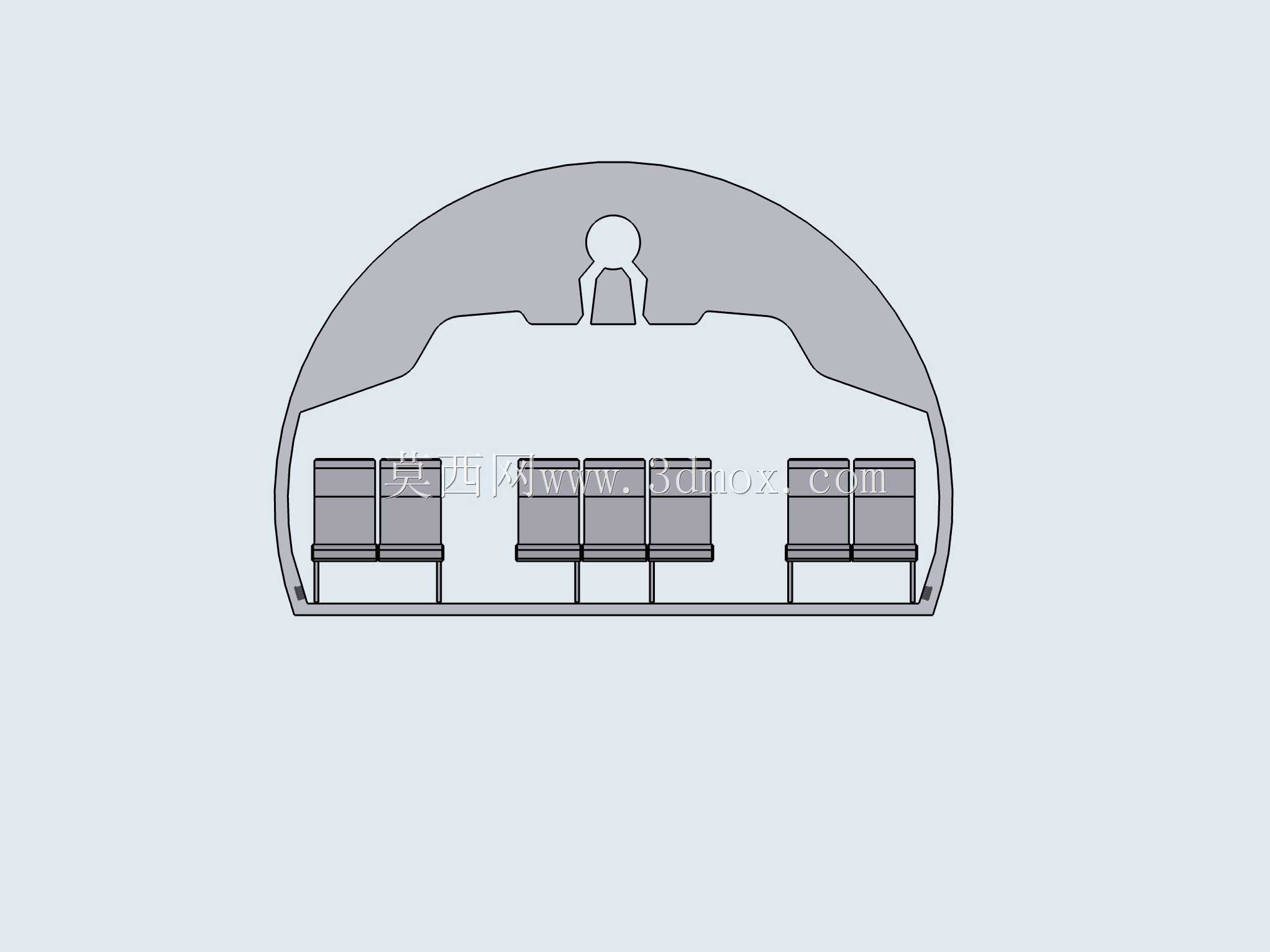

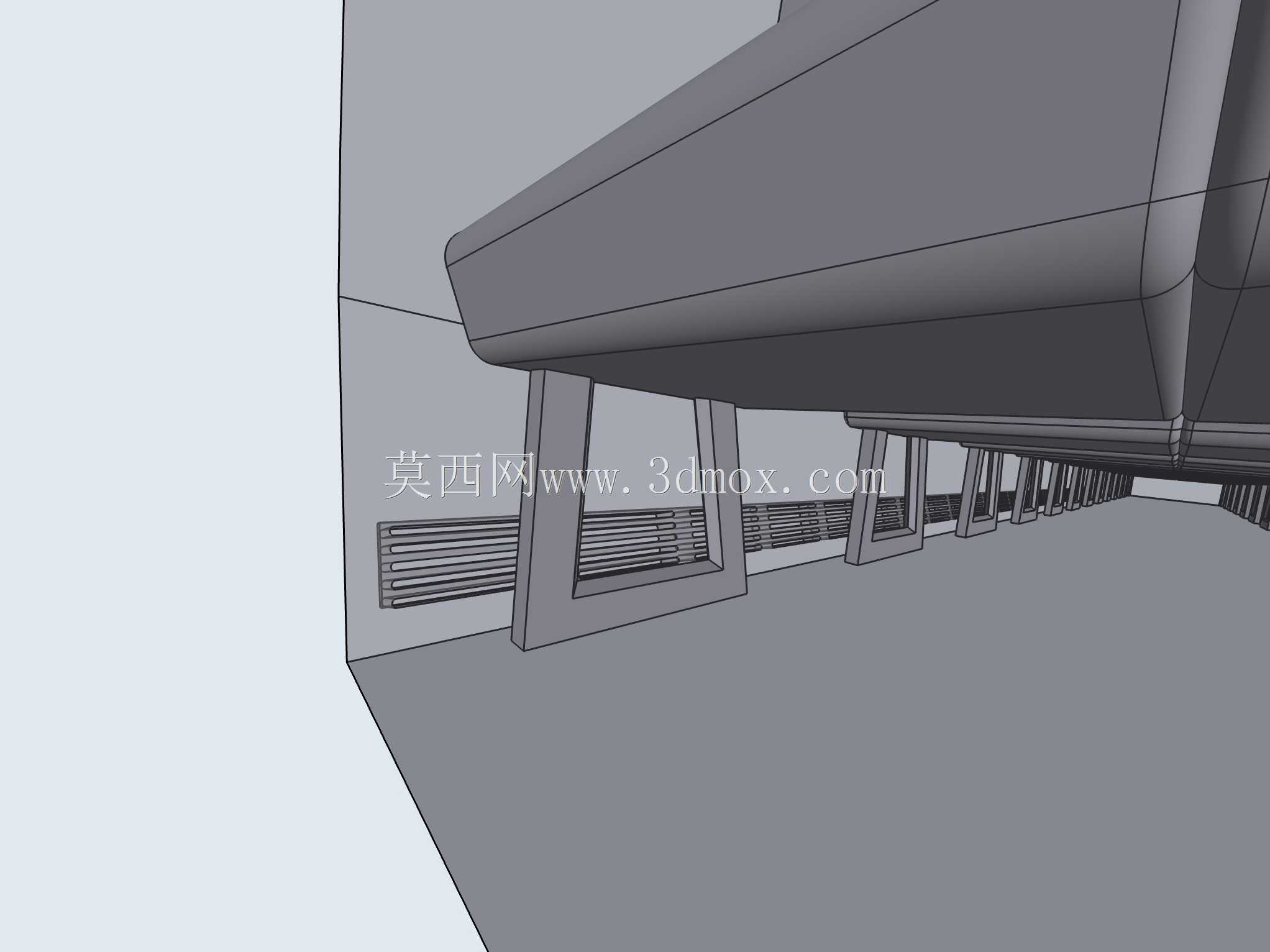

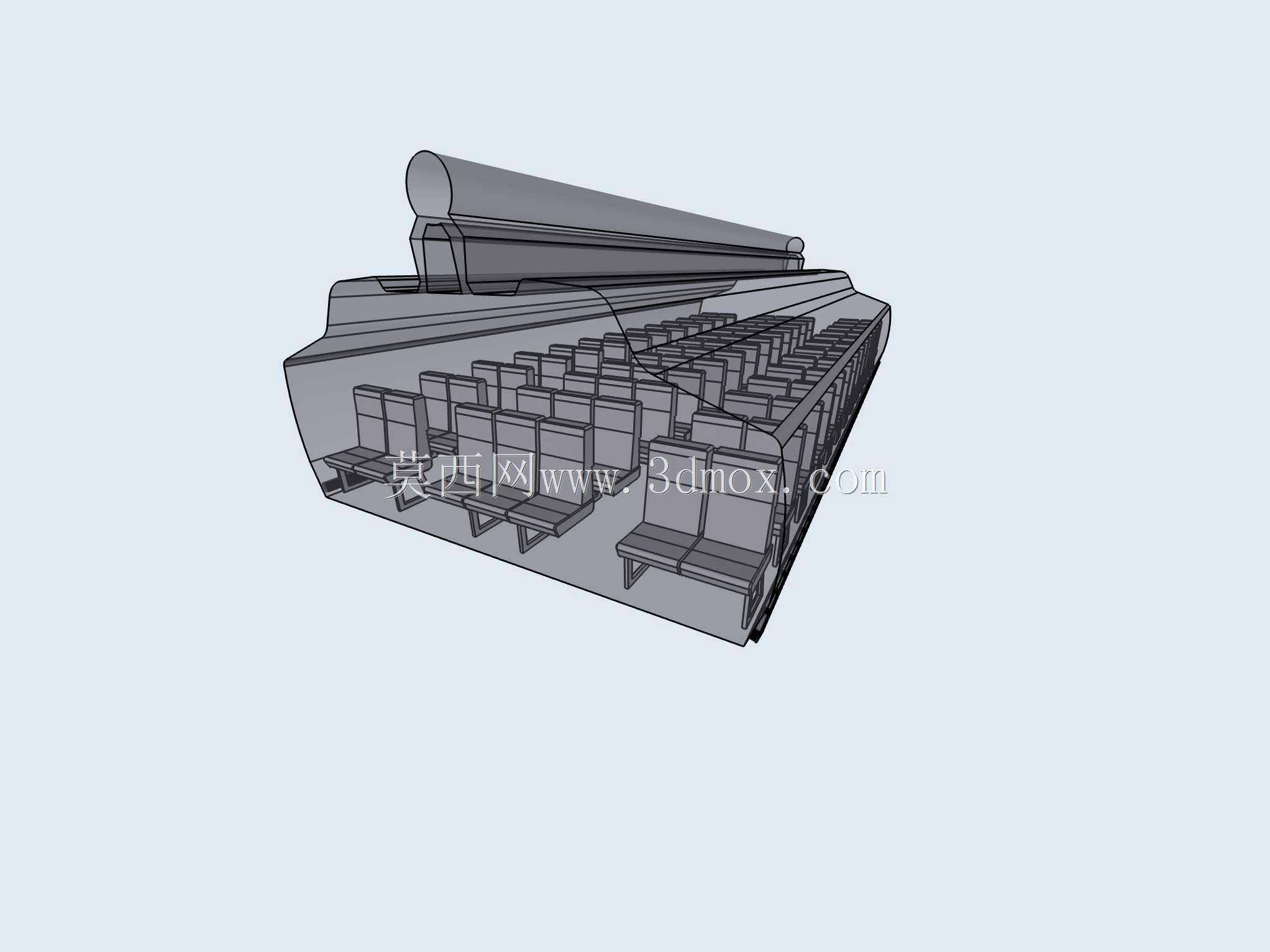

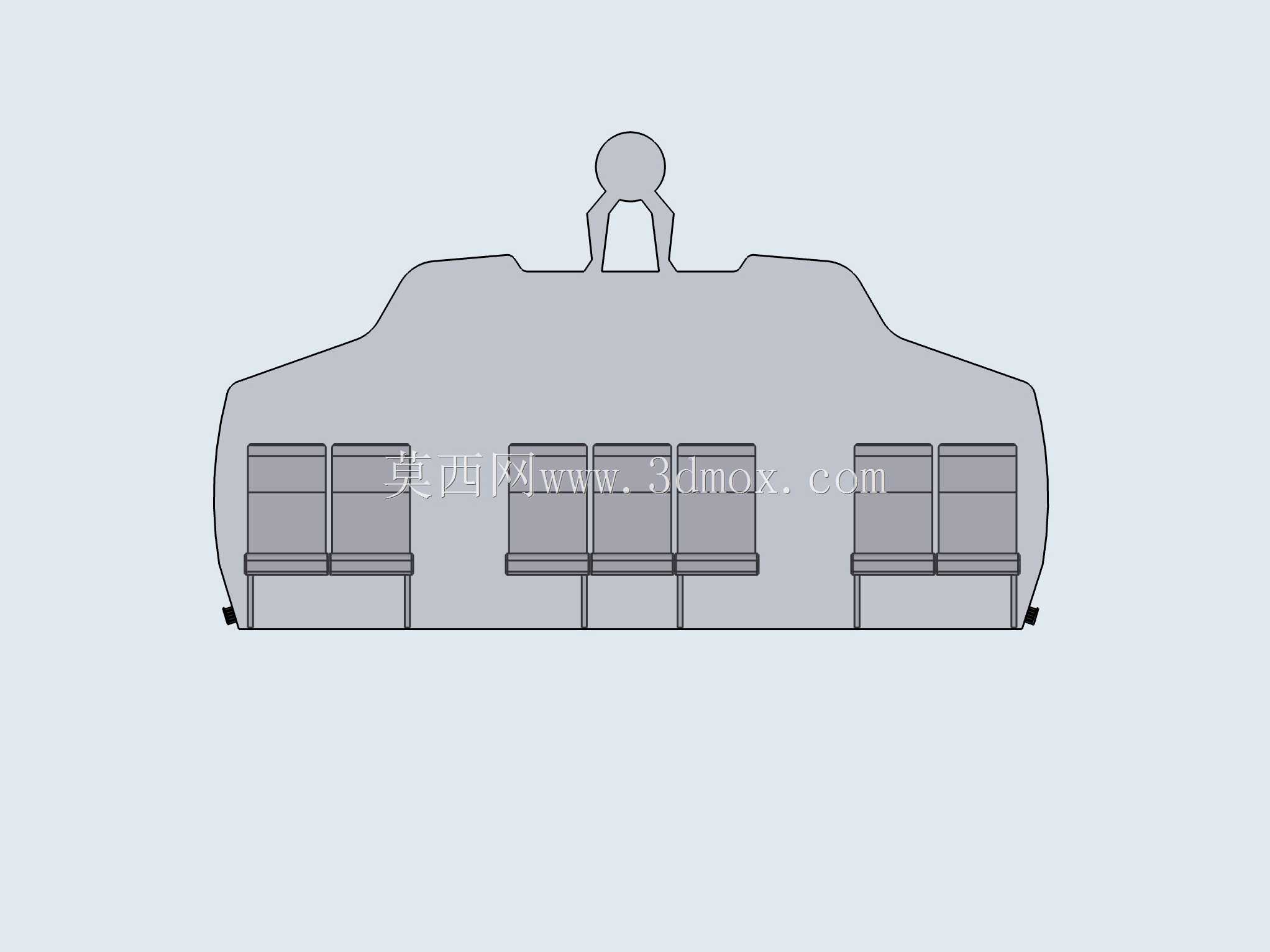

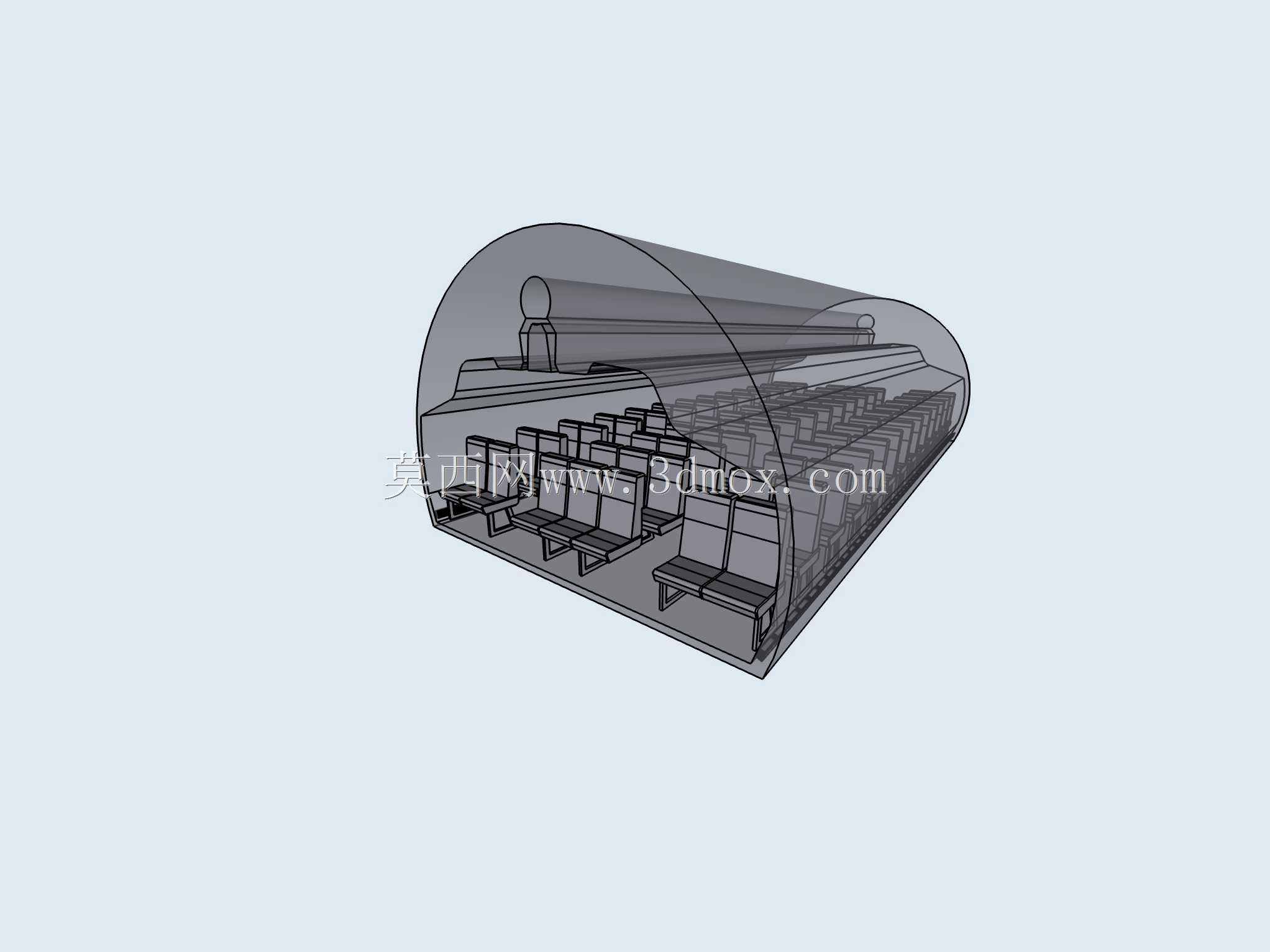

该模型还原了波音767-300机型前舱连续十三排的客舱段结构，采用半透明外壳设计，可直观呈现舱内布局与内部系统走向。在民航工程领域，这类舱段模型常被用于客舱改装方案验证、乘务应急演练场景推演、机载通风系统管路布局校核，也可作为航空类教学场景中舱室结构认知的具象参考载体。设计过程中优先还原客舱的实际排布逻辑，每排座椅的间距、过道预留宽度均参考真实机型的客舱布局参数，座椅的扶手、靠背、坐垫结构做了简化但保留了安装定位特征，可直接用于后续客舱内饰件的装配干涉检查。舱体采用弧形截面的筒状结构，还原了民航客机增压舱的典型外形特征，外壳做半透明处理后，无需拆解模型即可观察到内部座椅的排列规律、通风管路的入口与出口位置，方便设计人员快速核对通风系统的送风覆盖范围，避免出现送风死角。模型在构建时保留了舱段两端的安装对接边界，可与同机型的其他舱段模型完成拼接，组合成完整的机身舱段用于全机级的布局验证。通风系统的入口设置在舱段前端顶部区域，出口分布在舱段两侧下部位置，管路走向沿舱壁内侧排布，不占用乘客活动空间与座椅安装区域，符合民航客舱的实际布置规范。座椅采用模块化排布思路，单排座椅的安装接口统一，若需调整客舱布局，可直接对单组座椅进行位置调整或替换，无需重构整个舱段模型。舱体的弧形蒙皮厚度参考真实机型的蒙皮参数做了等比例还原，在进行内饰件安装校核时，可准确计算内饰板与蒙皮之间的预留间隙，为隔音棉、线束、管路的布置预留足够空间。模型中省略了非核心的细小装饰件，重点突出结构布局与系统接口，既保证了模型的轻量化，也能满足结构设计阶段的布局验证需求，避免过多细节干扰核心结构的校核工作。在实际工程应用中，这类简化舱段模型可大幅缩短方案验证阶段的建模周期，设计人员可直接在该模型基础上调整座椅排布、增减机载设备、优化通风管路走向，快速输出多版改装方案进行对比选型。
