ULA竞赛用火箭发射承载支架结构设计

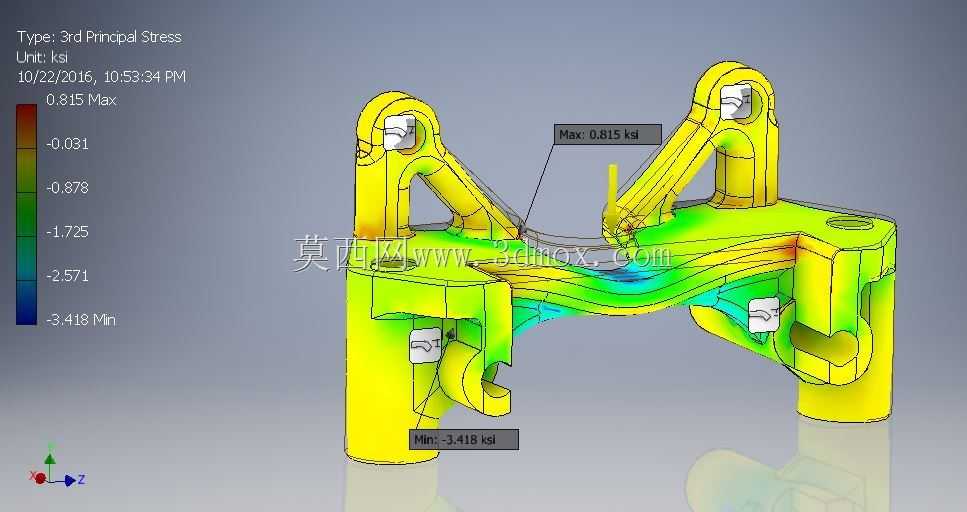

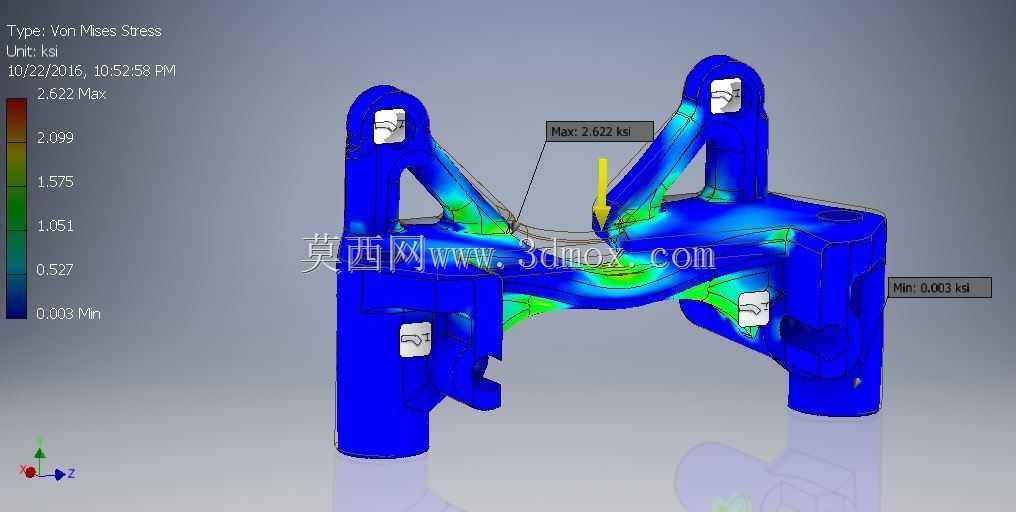

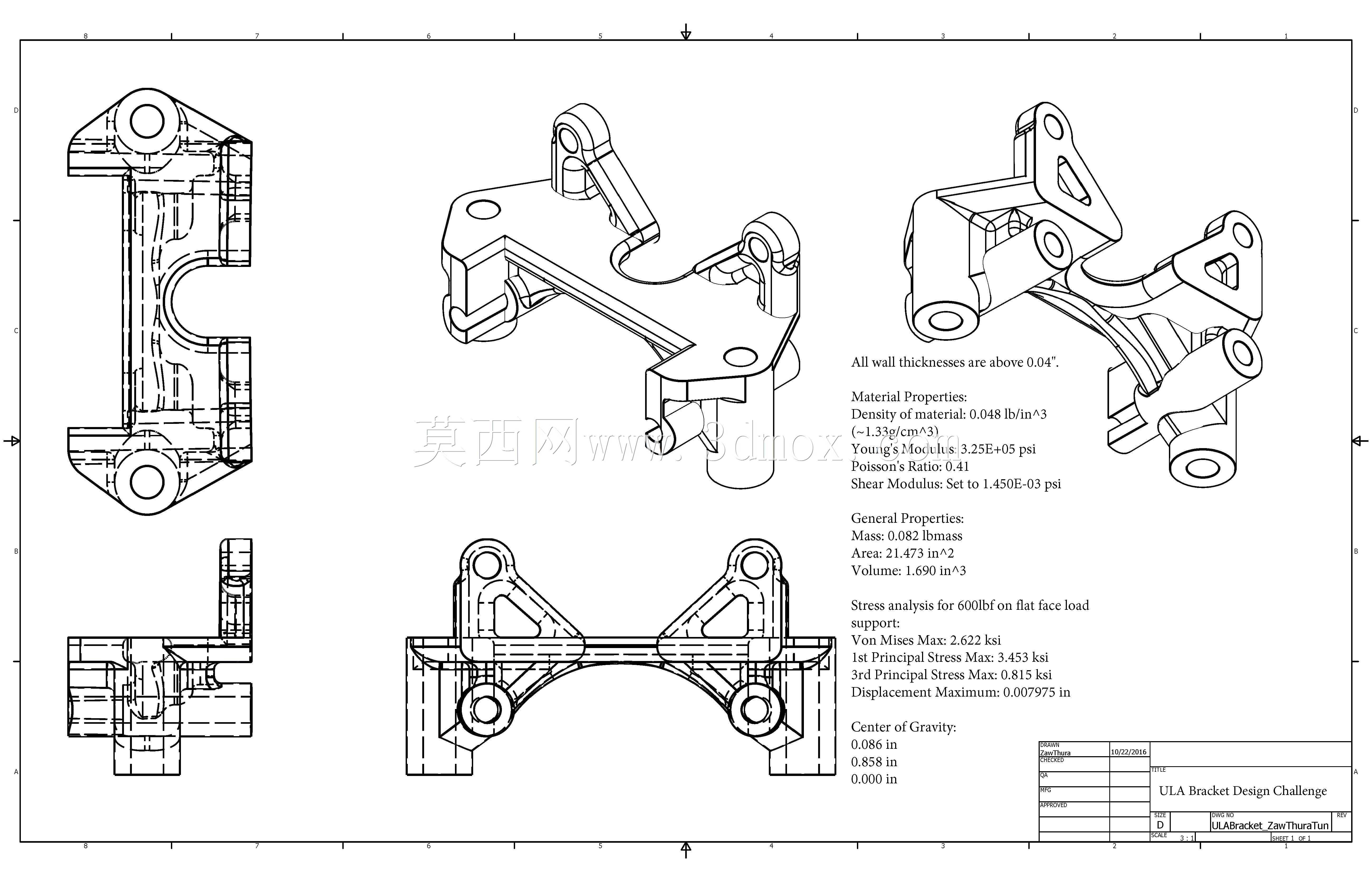

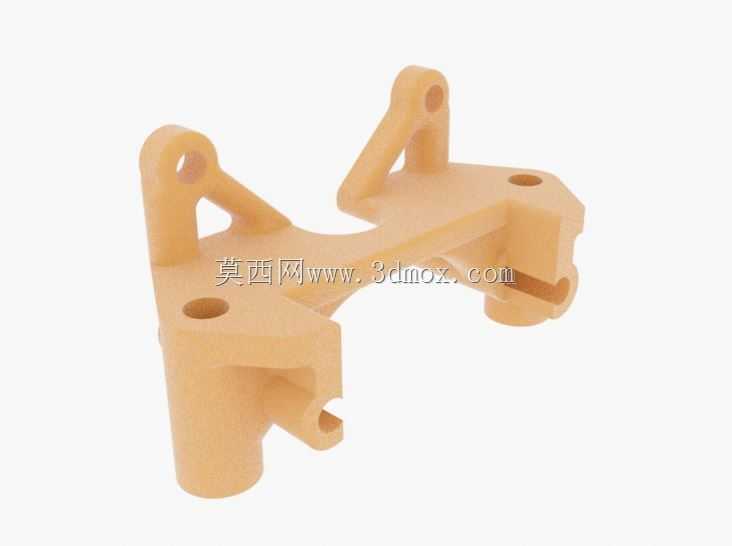

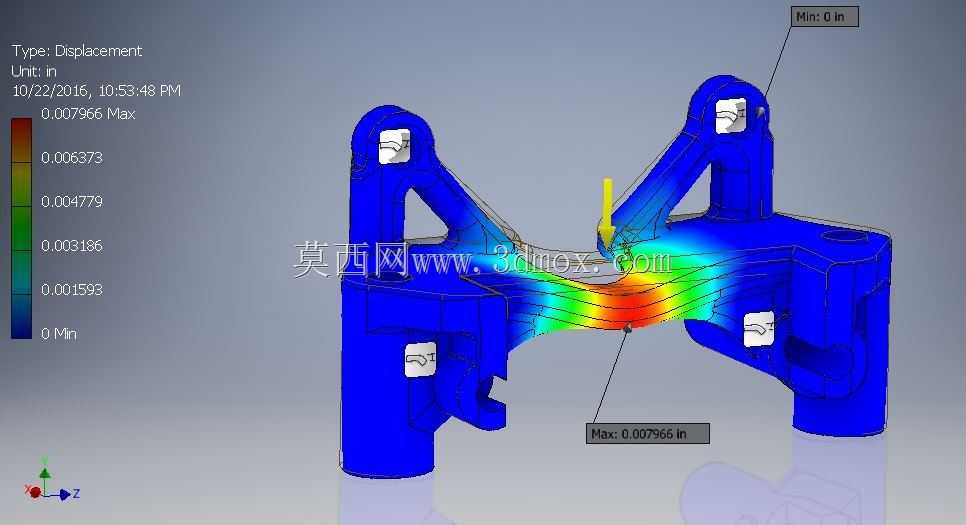

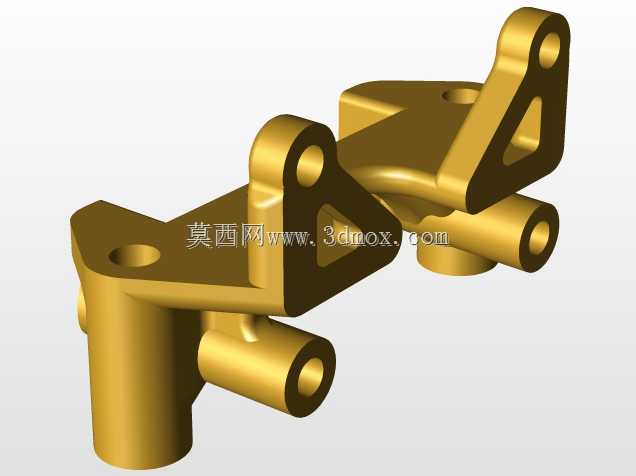

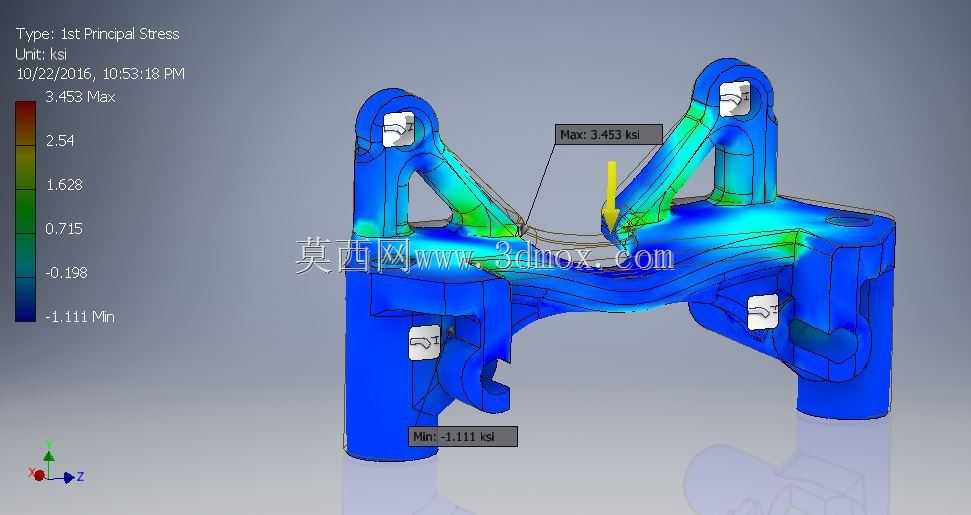

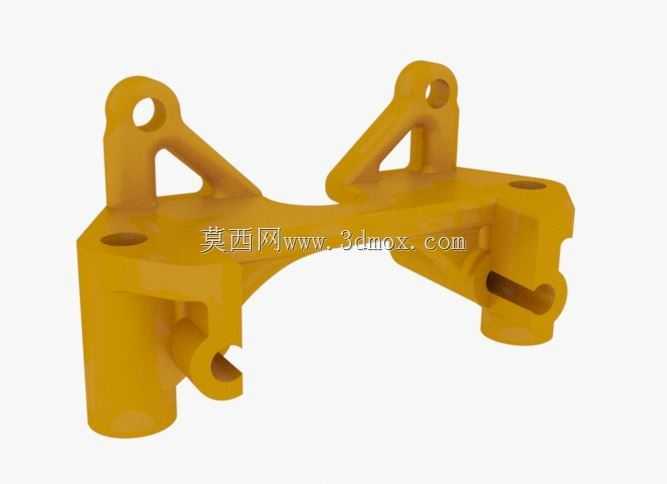

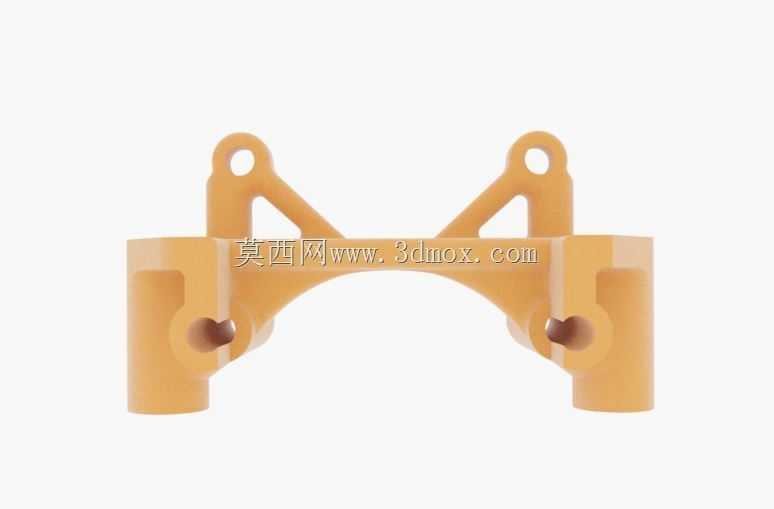

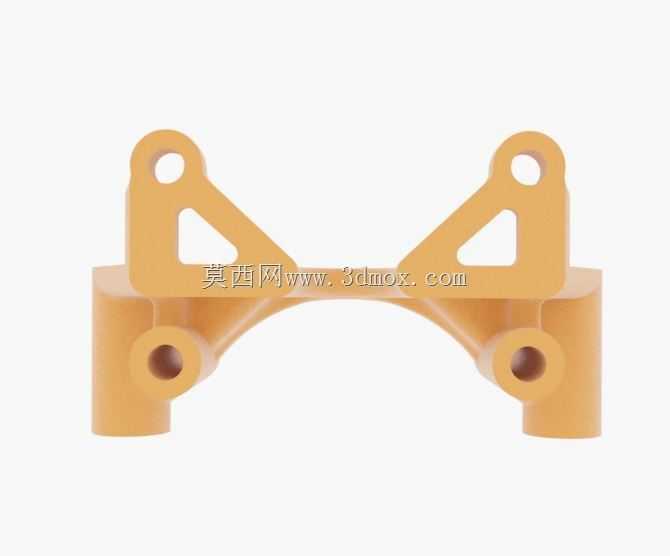

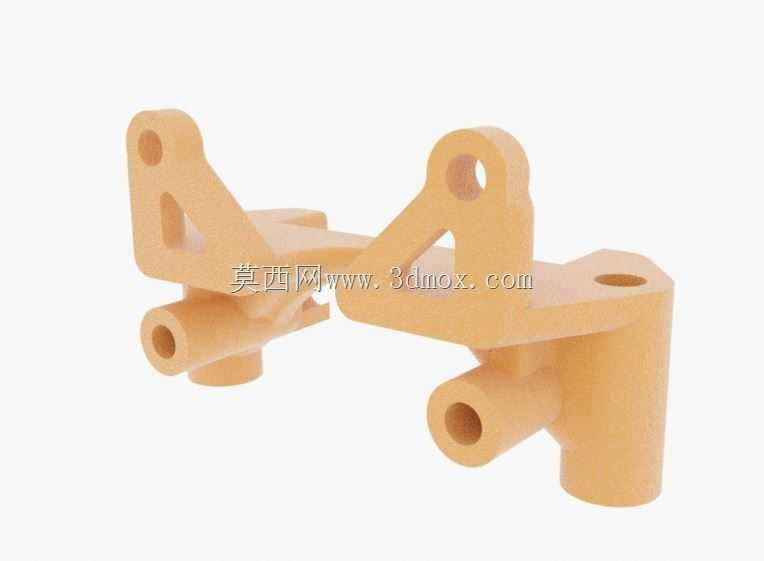

这款支架是面向航天发射场景设计的承载构件，核心作用是在火箭待发阶段完成箭体与发射工作平台的可靠连接，承受箭体静置、预发射阶段的多向载荷，同时兼顾发射前快速对接、发射时顺利脱离的使用需求，适配小型探空类火箭的地面发射支撑场景。从结构设计逻辑来看，整个构件优先考虑了承载平面的应力分布合理性，所有安装孔位的位置都经过受力校核，避免螺栓连接区域出现应力集中导致的结构失效；多处镂空的筋板结构在保证整体结构刚度的前提下，尽可能降低了构件自身重量，同时所有壁厚均控制在合理区间，既满足增材制造、机加工艺的成型要求，也避免了薄壁结构在受力时出现形变超差的问题。支架上分布的不同规格通孔，分别对应箭体连接定位、工作平台紧固安装、辅助管线避让的功能，伸出的带孔支耳可用于发射前的保险锁止机构连接，底部的柱状定位结构能够快速嵌入发射平台的定位槽内，减少现场安装时的对位调整工作量。从安装边界来看，该支架的安装贴合面平整度公差控制在装配要求范围内，所有连接孔的位置度偏差满足紧固件装配的间隙要求，不需要额外进行现场修配即可完成对接；构件的重心位置经过优化，安装后不会对箭体的初始垂直度造成额外偏载，三个平面方向的载荷支撑筋分别对应发射阶段的纵向重力载荷、横向风载荷以及发动机初始点火的冲击载荷，冯·米塞斯应力分布覆盖了所有受力关键区域，最大位移量控制在允许的形变范围内，不会影响箭体发射前的姿态精度。在实际使用场景中，这类支架不需要额外焊接辅助结构，仅通过标准紧固件即可完成与箭体、发射平台的连接，拆卸过程也无需专用工具，能够满足竞赛类火箭发射项目快速部署、快速转场的使用需求，结构上没有易积水、积灰的封闭内腔，户外存放时也不会出现积液腐蚀的问题，长期静置存放的结构稳定性较好。
