简易固定翼教练飞行器结构设计

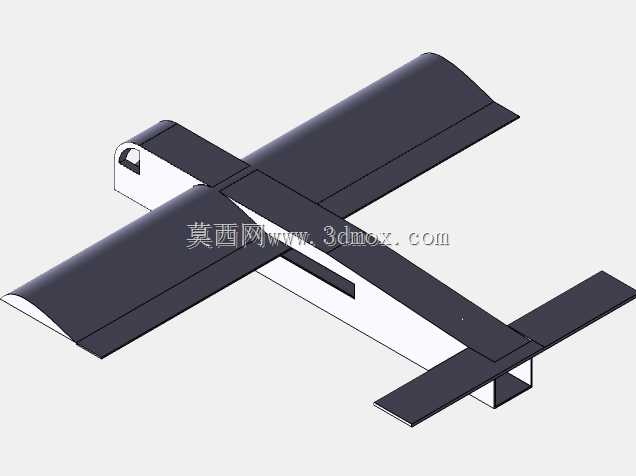

这款固定翼教练飞行器的结构设计，主要面向初级航空教学、基础飞行操作训练场景，可用于航模入门实操训练、航空科普教学演示，也能作为小型低速气动验证平台，完成基础飞行姿态控制、低速气动特性测试类的验证工作。整机采用常规平直翼加尾撑的布局形式，平直主翼布置在机身中段靠前位置，能够在低速飞行状态下提供充足升力，降低失速速度，适配初级训练场景下的低速操作需求，减少新手操作时因速度控制不当引发的失速风险。机身采用矩形截面的盒式结构设计，这种结构形式加工难度低，结构刚度表现均衡，既能够容纳基础的飞控组件、动力模块与能源单元，也能在发生轻微碰撞时降低结构损坏概率，减少训练过程中的维护成本。尾翼部分采用常规平尾加垂尾的布局，通过后置尾撑结构与机身主体连接，平尾负责纵向姿态的配平与俯仰操纵，垂尾保障航向稳定性，尾撑的长度经过匹配设计，能够让尾翼处在主翼下洗流影响相对平缓的区域，提升低速飞行时的操纵响应线性度，避免初级训练阶段出现过于突兀的操纵反馈。主翼采用简单的矩形翼型设计，翼展与机身长度的比例经过适配，兼顾低速升阻比与地面滑行、起降阶段的横向稳定性，机翼与机身采用插接式的连接结构，便于拆解存放与运输，也能在机翼发生磕碰损坏时快速更换部件，降低训练场景下的使用门槛。机身头部预留了动力单元的安装空间，可适配前拉式的动力配置，这种动力布局的拉力线与机身轴线重合度高，动力输出时对飞行姿态的耦合干扰小，更适合新手熟悉基础的油门与操纵舵面配合逻辑。起落架部分采用简化的固定式结构设计，降低结构复杂度，减少不必要的活动部件，适配初级训练阶段的起降操作，即使降落时操作姿态存在偏差，也能通过结构的轻微形变吸收冲击能量，避免核心结构受损。整体结构没有采用复杂的曲面成型设计，所有部件的外形都以规则的平面、折角结构为主，既降低了加工制作的难度，也让整体结构的受力传递路径清晰，机身的载荷从机翼连接点向前后传递至尾撑与头部动力安装位，各个连接位置的受力均匀，不会出现明显的应力集中区域，能够承受训练飞行过程中的常规机动载荷，满足日常反复起降、基础机动操作的使用强度要求。
