138毫米规格复古辐条式车轮结构

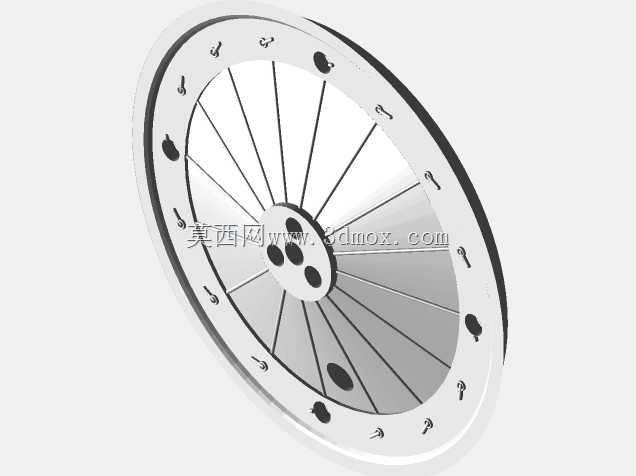

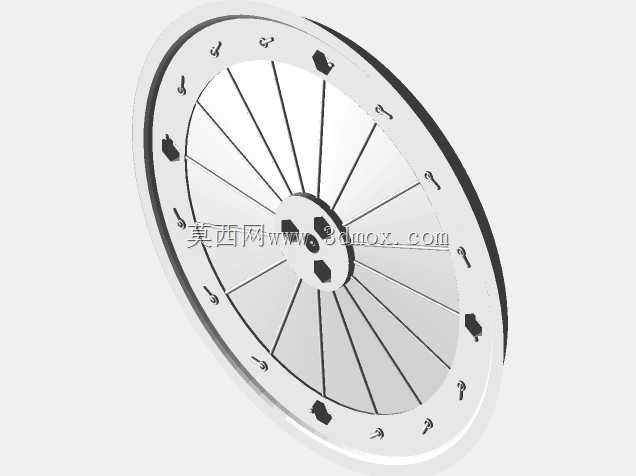

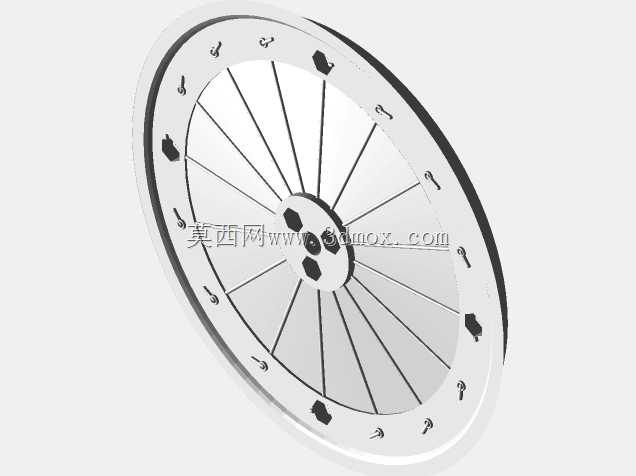

这款轮组结构主要面向小比例遥控模型载具的改装与装配场景，适配138毫米外径的充气轮胎，轮辋胎圈位置做了适配5-6毫米胎唇厚度的限位台阶，装配时轮胎卡入台阶后可避免高速运转下出现胎圈脱开的问题，匹配的充气胎厚度为15毫米，胎侧预留了模拟充气阀的安装位，可通过M2x16规格的螺钉模拟气阀结构，还原真实车轮的外观细节。轮组采用内外分体式轮辋设计，摒弃了传统一体轮辋装配轮胎时需要过度扩张胎体的问题，内外轮辋的对接面做了定位止口，拼合时可自动保证同轴度，不会出现内外圈错位导致的轮组动平衡偏差。连接结构上，内外轮辋通过沿周向均匀分布的4组M3内六角螺栓与配套M3螺母实现锁紧，螺栓嵌装在轮辋预设的沉孔内，装配后螺栓头部不会突出轮辋表面，避免与刹车结构、转向拉杆产生运动干涉。中心轮毂位置做了两种轴径适配结构，可分别匹配5毫米与6毫米直径的轮轴，轴孔内预留了扁位卡位，装配时与轮轴的扁位配合即可传递扭矩，无需额外打胶或加装顶丝就能避免轮组空转打滑。辐条采用沿周向等距排布的细辐条设计，既还原了老式复古车轮的外观质感，又通过辐条的合理排布保证了轮组的径向支撑强度，在模型车行进过程中可有效分散路面传递的冲击载荷，避免轮辋受冲击出现变形。轮辋外缘沿周向设计了多组模拟配重块与装饰钉结构，完全复刻早期复古车轮的外观特征，兼顾仿真外观与实际装配性能。设计过程中充分考虑了小尺寸模型的装配公差，所有连接孔位都预留了合理的装配间隙，即便是采用FDM工艺3D打印制作，也能顺利完成拼合装配，无需二次打磨修配。轮组的安装端面做了下沉设计，装配后轮轴锁紧螺母可完全藏入轮毂沉孔内，不会突出轮毂外侧影响外观，同时轮组的偏距参数经过核算，装配后不会超出模型车的轮眉边界，适配多数1:10比例复古风格遥控模型车的轮腔空间。
