轻量化通用电气发动机安装支架结构

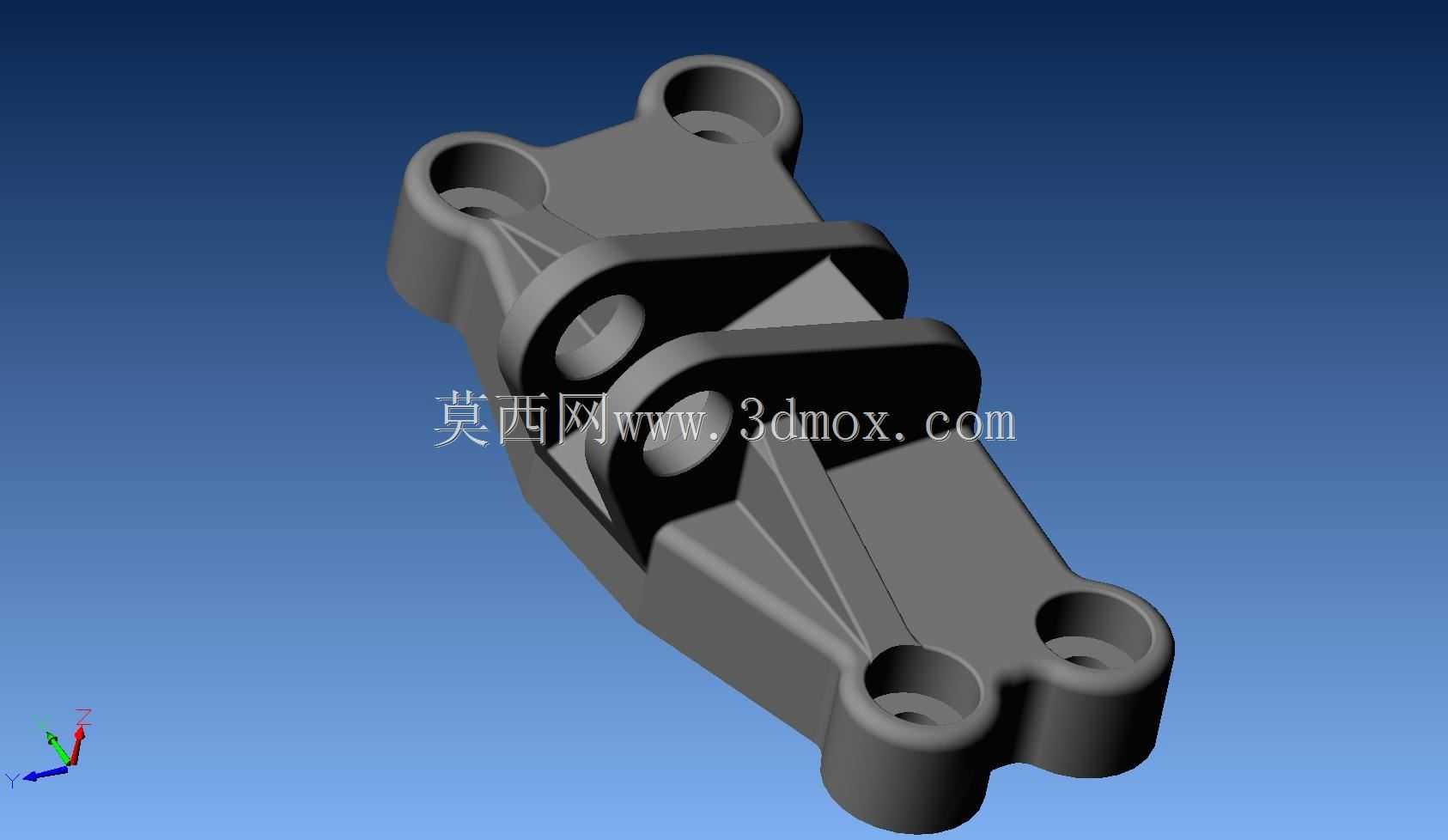

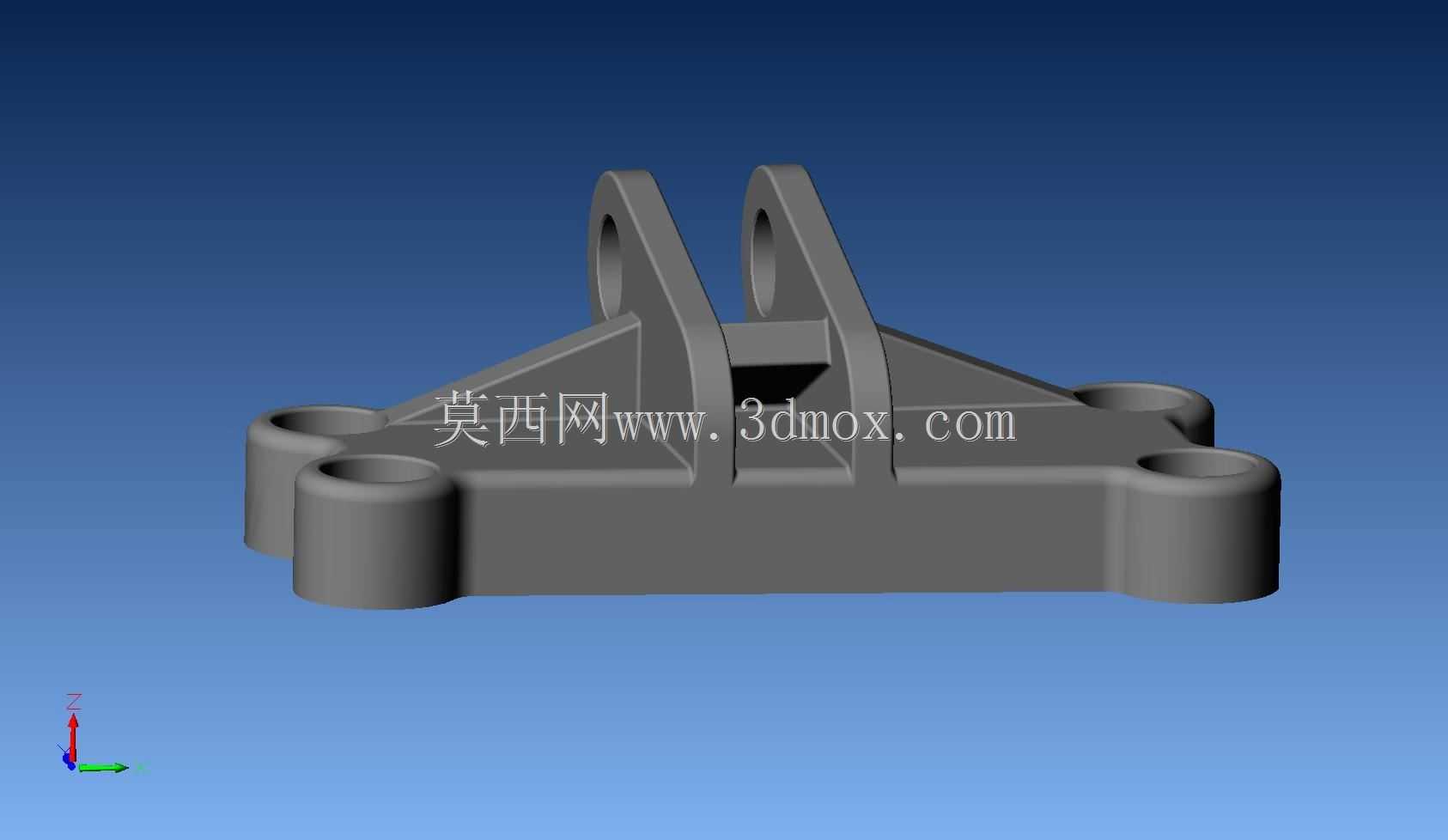

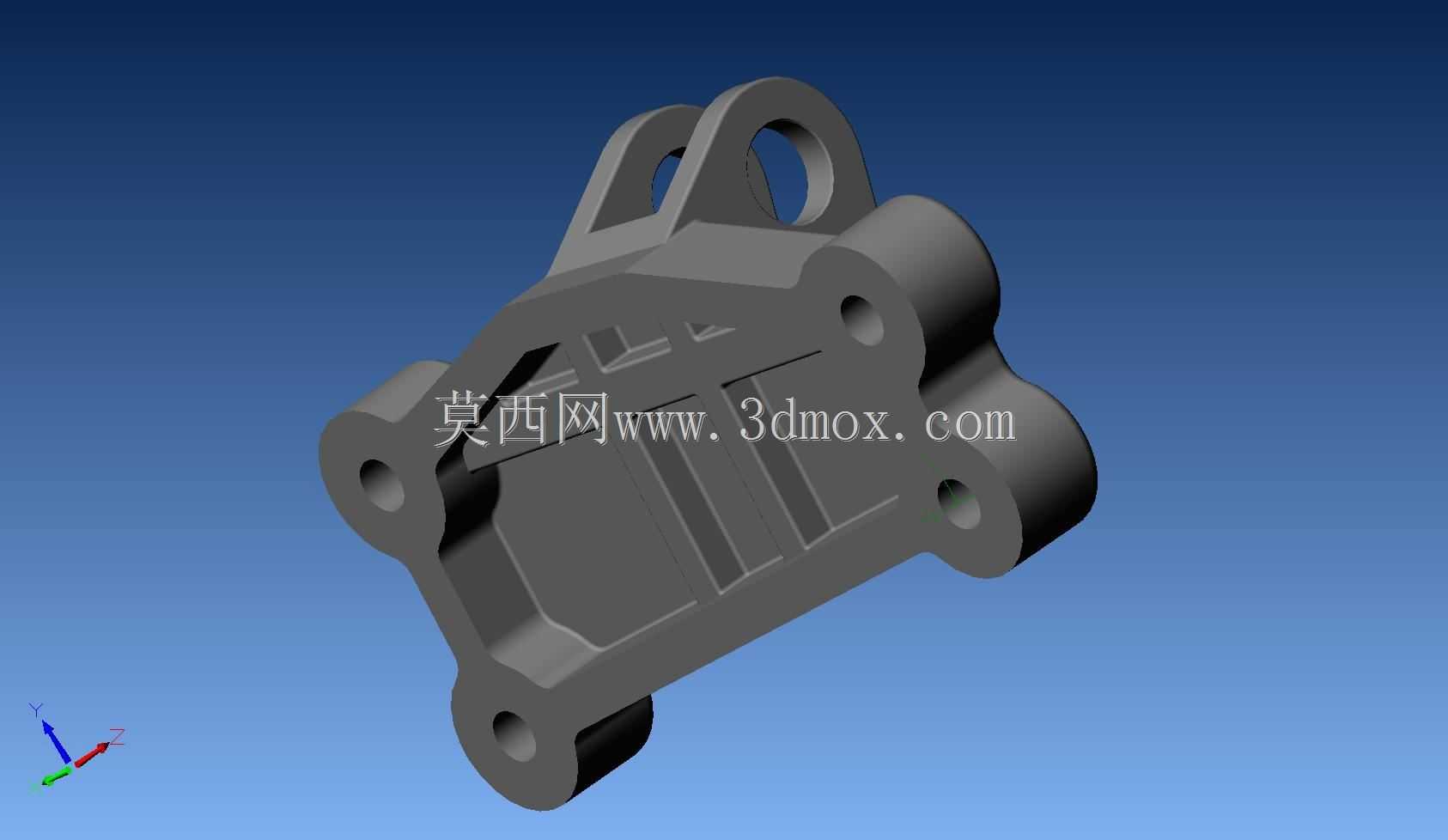

这类支架主要应用在通用电气系列动力单元的装配场景中，承担发动机本体与配套设备基座之间的连接承载作用，既要抵消设备运行过程中产生的振动载荷，也要保证动力输出端的同轴度边界不发生偏移，避免长期运行后出现连接螺栓疲劳断裂、带轮错位磨损等常见工程问题。从结构设计逻辑来看，底座采用四个带通孔的圆柱凸台作为安装固定位，凸台高度统一，孔位的中心距严格匹配配套基座的预装螺孔位置，安装时不需要额外加工调整垫片，就能保证支架底面与基座安装面完全贴合，四个安装孔的孔径适配常用的高强度连接螺栓，孔边做了倒角处理，既方便装配时快速对位，也能避免螺栓拧紧时孔边应力集中导致的基体开裂。上部的两个带孔耳板是核心承载位，用于铰接发动机的吊挂连接端或者动力输出端的辅助支撑，耳板之间设置了三角加强筋结构，筋板厚度根据载荷计算结果做了匹配，在保证耳板抗侧向弯折能力的前提下，尽可能去除非承载区域的多余材料，对比同载荷等级的实体基准支架，体积减重比例超过五成，能有效降低动力单元的整体自重，对于移动类动力配套设备来说，减重带来的能耗降低收益十分明显。支架整体采用一体化成型的结构思路，没有多余的拼接焊缝，避免了焊接变形带来的尺寸误差，所有转角位置都做了圆弧过渡处理，减少应力集中点，在长期交变载荷作用下的结构寿命更长。实际选型使用时，需要注意安装面的平面度公差要控制在合理范围内，上部耳板的铰接孔要配合耐磨衬套使用，避免长期转动磨损导致孔位扩径、连接松旷。这类支架的外形轮廓没有突出的尖锐结构，安装后不会和周边的管线、散热部件发生干涉，底座的平面区域可以根据实际布线需求预留固定扎带的位置，不需要额外在支架上焊接附件，适配不同装机场景的灵活调整需求。
