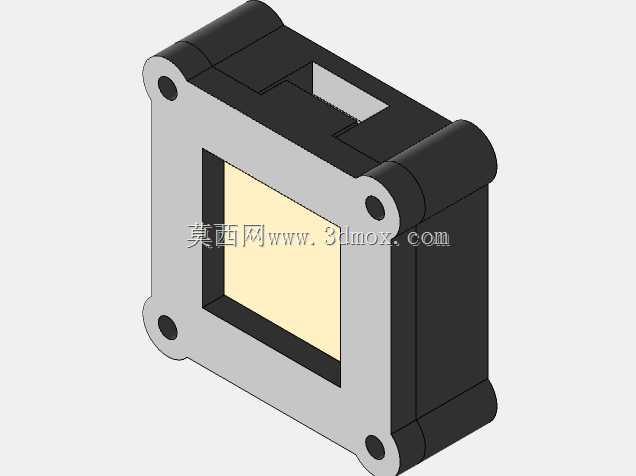

北天BN-280GPS模块适配3D打印外壳

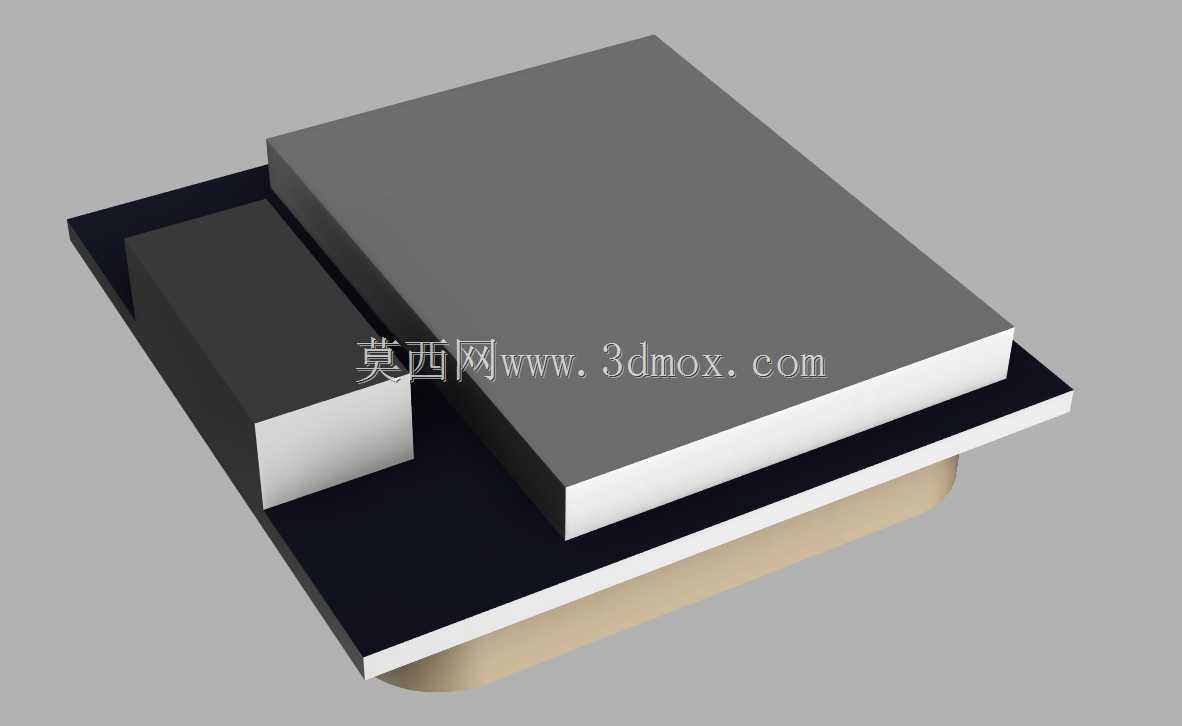

在小型定位设备、无人机飞控、车载便携定位终端、户外测绘手持设备的开发迭代过程中，定位模块的防护与安装适配一直是结构工程师需要重点考量的环节，北天BN-280作为常用的高灵敏度GPS接收模块，其配套的3D打印外壳设计，直接决定了模块在不同应用场景下的安装可靠性与防护表现。这款适配外壳的设计初衷，就是解决裸模块直接安装时容易出现的引脚磕碰、积灰短路、定位偏移的问题，针对33x33型孔位的安装标准做了精准的边界适配，不需要额外做孔位修改就能直接匹配常规的模块安装位。从实际使用场景来看，这类外壳常被用在自制穿越机的飞控堆叠安装、小型农业测绘设备的定位模块固定、车载OBD定位终端的内部模块防护、学生科创项目的定位装置封装上，3D打印的加工方式也让小批量试制、个性化改型的成本大幅降低，不需要开模就能快速拿到适配的防护结构。设计过程中优先考虑了模块的信号穿透性，外壳上盖采用薄壁结构，不会对GPS信号的接收造成过度遮挡，同时在模块对应天线的位置做了避空处理，避免打印材料厚度影响信号接收灵敏度。外壳的内腔尺寸完全贴合BN-280模块的实际外形，侧边预留了引脚出线的缺口，不会挤压焊接好的连接线，同时底部的安装孔位严格对应33x33的标准孔距，不管是用M2螺丝固定在PCB安装柱上，还是用双面胶粘贴在设备内壁，都能保证模块不会出现移位。外壳采用分体式结构，分为底座和上盖两部分，底座做了限位凸台，模块放入后不会出现横向窜动，上盖和底座之间做了简易的卡扣配合，不需要额外打胶或者上螺丝就能完成扣合，后期需要更换模块或者调整接线时可以快速拆开，维护便利性很高。考虑到3D打印的工艺特性，所有边角都做了R0.5的圆角处理，避免打印过程中出现翘边、层间剥离的问题，壁厚统一设置为1.2mm，既保证了足够的结构强度，不会因为轻微磕碰就出现开裂，又能尽可能减少材料消耗，降低打印成本。在户外使用的场景下，这款外壳还能阻挡日常的溅水、灰尘落到模块电路板上，减少环境因素对模块使用寿命的影响，同时规整的外形也让设备内部的布线更加整齐，避免模块引脚和周边其他电子元件出现短接的风险。很多工程师在做小型定位类产品开发时，往往会忽略模块外壳的适配性，要么直接用热缩管包裹，要么随意找通用外壳开孔，不仅影响装配效率，还可能因为孔位不对导致模块安装歪斜，影响定位天线的朝向，进而降低定位精度，而这款针对性设计的3D打印外壳，完全匹配模块的安装边界，不需要二次加工就能直接使用，能大幅缩短原型机的装配周期。
