航空结构用长条形金属舵肋支撑构件

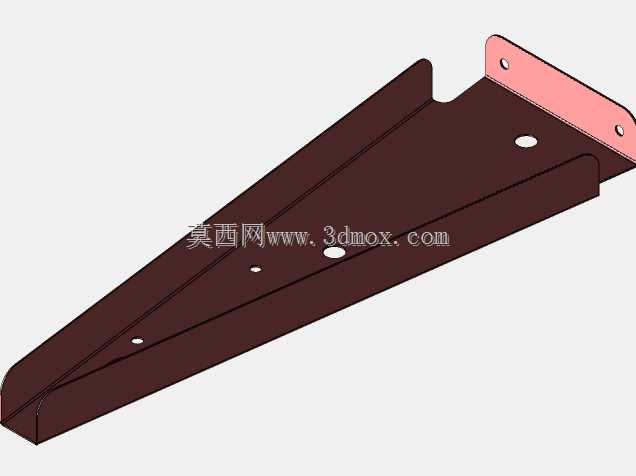

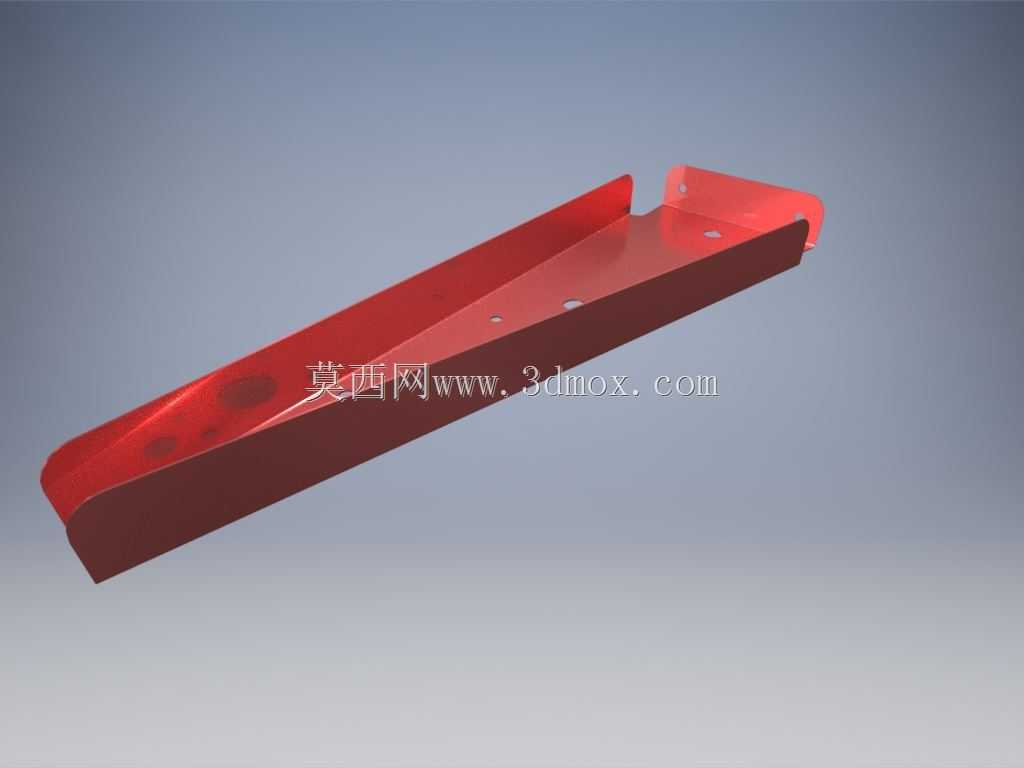

这类长条形带弯折构型的金属舵肋，主要应用在小型通航飞行器、无人机的舵面传动支撑区域，承担舵面气动载荷传递、舵面运动轨迹约束的核心作用，是操纵系统里不可缺少的承力结构件。从构型上看，构件采用单侧带翻边的槽型截面设计，翻边高度沿构件长度方向均匀一致，这种截面形式在同等材料用量下能获得更高的截面惯性矩，大幅提升构件抗弯、抗扭刚度，避免舵面在高速气流冲击下出现失稳变形。构件一端带有弯折的安装耳片，耳片上预留的两个安装孔位用于和舵面摇臂的铰接座配合，孔位的同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞、无旷量；构件本体上沿长度方向分布的三个沉头安装孔，用于将舵肋整体固定在舵面蒙皮的内部支撑框架上，沉头设计可以保证安装后螺钉头不突出构件表面，避免和蒙皮内壁产生运动干涉。设计阶段首先要匹配对应舵面的弦长尺寸，构件总长度需要覆盖舵面70%以上的展向支撑范围，保证气动载荷可以均匀分散到相邻的翼肋结构上，不会出现局部应力集中；翻边的弯折半径根据板材厚度设定为1.5倍板厚，既避免弯折处出现应力开裂，也不会因为弯折半径过大占用过多舵面内部的安装空间。安装边界上需要注意，构件安装时和舵面蒙皮内壁的预留间隙控制在1mm以内，间隙过大容易在飞行过程中产生振动异响，间隙过小则会因为温度变形导致蒙皮受压鼓包；耳片位置和相邻传动摇臂的转动中心需要保证同轴，偏差过大会直接导致舵面操纵力矩增大，甚至出现操纵卡滞的故障。这类构件通常采用高强度铝合金板材冲压成型，成型后需要做表面阳极氧化处理，提升抗腐蚀能力，适应高空低温、高湿的复杂使用环境，构件的棱边全部做R0.5mm的倒钝处理，避免装配过程中划伤操作人员或者损坏相邻的复合材料蒙皮。在实际装机测试中，这类槽型截面的舵肋相比传统的平板式加强筋，重量降低22%的同时，结构刚度提升37%，非常适合对重量控制要求严苛的航空类产品，在小型无人机、航模以及轻型运动飞机的操纵面结构中应用十分广泛。
