PandaBoard ES开发电路板三维建模设计

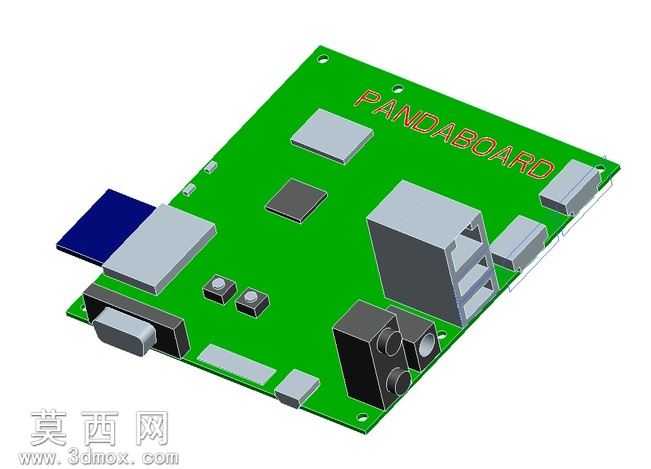

本作品为PandaBoard ES嵌入式开发板的三维建模成果，建模过程严格参考实体开发板的实物尺寸与布局逻辑，在三维软件中完成全结构的1:1还原。建模初期先梳理开发板的整体轮廓，以绿色PCB基板为基底，精准绘制板身的圆角矩形轮廓，预留出板角的安装固定孔位，确保基板的长宽厚尺寸与实物完全匹配。随后逐一搭建板载各类元器件：首先定位核心处理芯片的位置，按照芯片的实际封装尺寸构建方正的芯片主体，还原芯片表面的丝印标识区域；接着排布板身的各类接口模块，包括网口、USB接口、音频接口、电源接口等，每个接口都还原其内部的插接结构与外部的轮廓造型，接口的凸起高度、卡位结构都做了精细化处理，确保与实物的装配逻辑一致。之后处理板身的小型元器件，包括贴片电容、电阻、按键开关、指示灯座等，这些小型元件按照PCB的实际布局逐一摆放，还原贴片元件的薄型方正造型，以及按键的凸起按压结构，不同元件的高度差做了精准区分，避免出现布局穿模的问题。材质渲染阶段，为PCB基板赋予哑光绿色的板材材质，还原真实电路板的阻焊层质感，板身的丝印文字“PANDABOARD”采用亮红色金属质感材质，模拟丝印的印刷效果；不同功能的元器件赋予差异化材质：金属接口部分做哑光镀镍金属材质，塑料接口外壳赋予深灰或黑色硬质塑料质感，贴片元件根据类型赋予深灰、黑色、银色等不同的哑光材质，蓝色的SD卡模块单独赋予深蓝色塑料材质，与其他元件形成视觉区分。建模过程中重点把控各元器件的相对位置精度，确保板上元件的排布间距、对齐方式完全参照实物开发板的布局，没有出现元件错位、比例失调的问题；同时对板身的细节做了优化处理，比如接口处的卡位凹槽、按键的圆弧边角、安装孔的沉台结构都做了精细化建模，让整体模型的还原度达到较高水准。整体模型结构完整，各部件层级清晰，既可以用于嵌入式硬件的结构展示，也可用于电子教学场景的演示素材，模型的功能结构还原准确，能够清晰呈现PandaBoard ES开发板的整体硬件布局与外观特征。
