大型廊道垂直互联统一运输结构设计

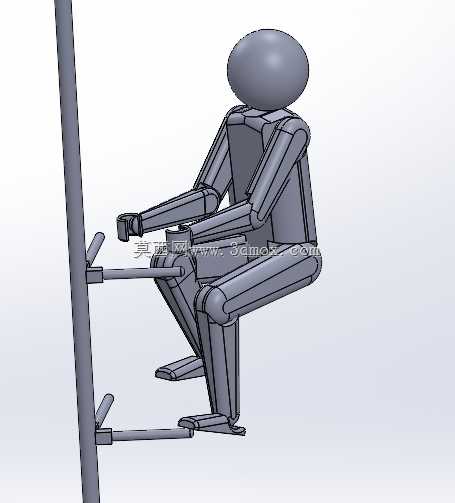

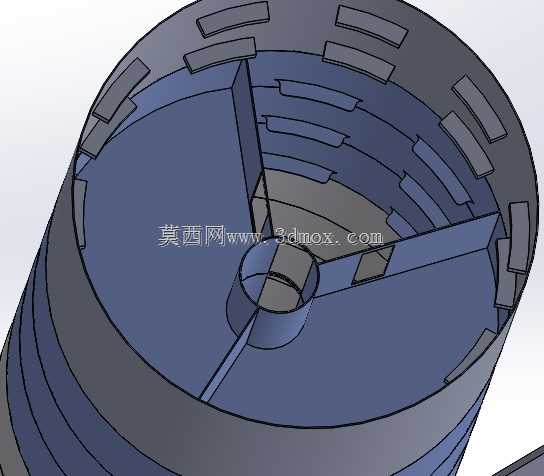

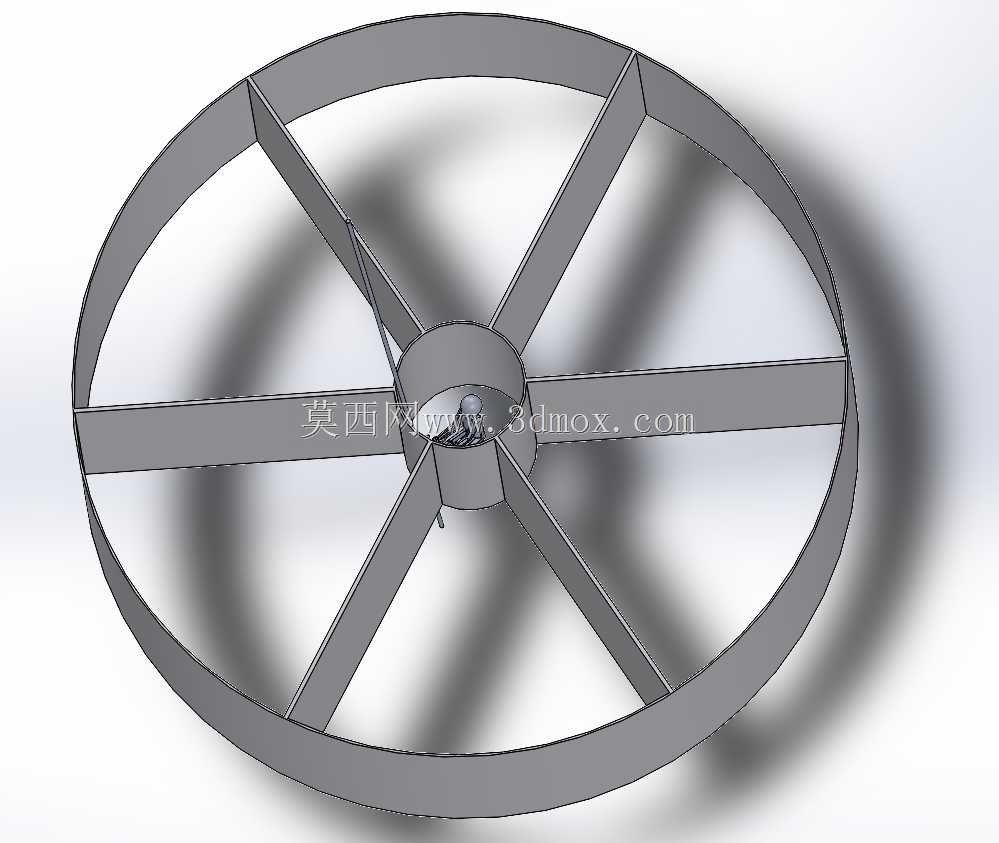

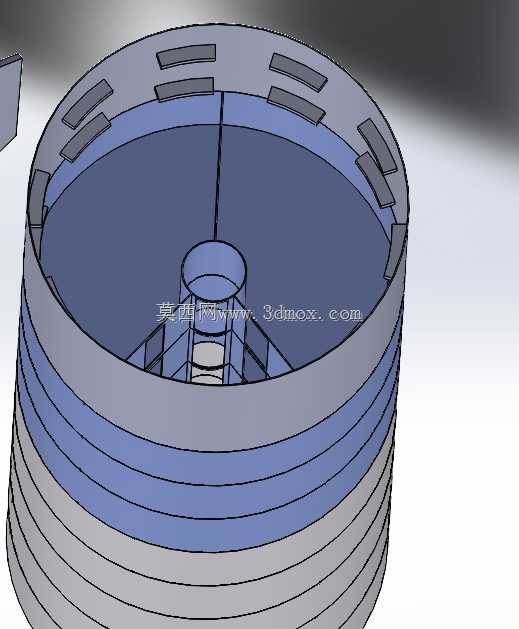

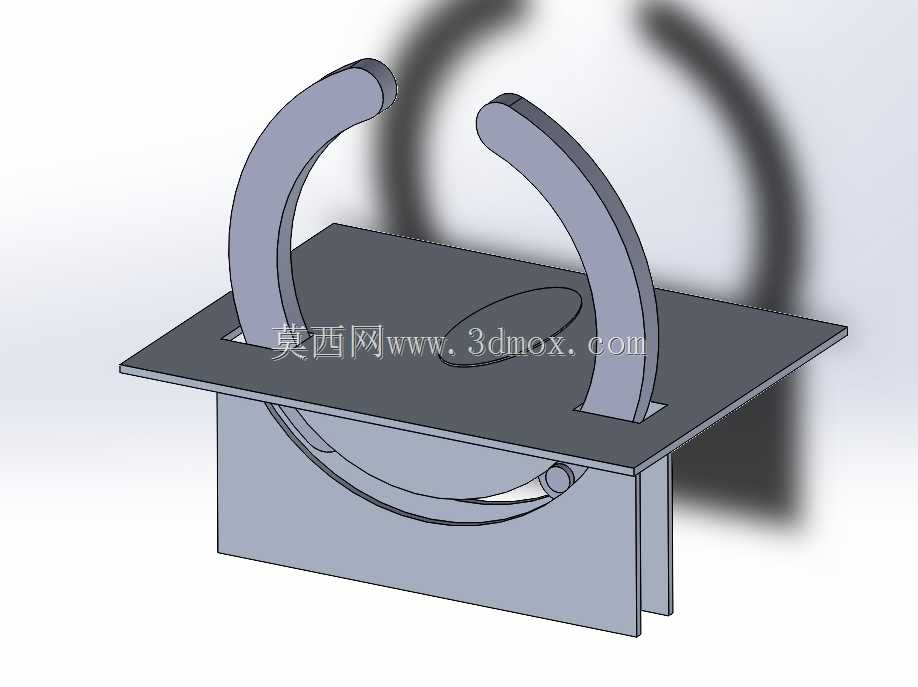

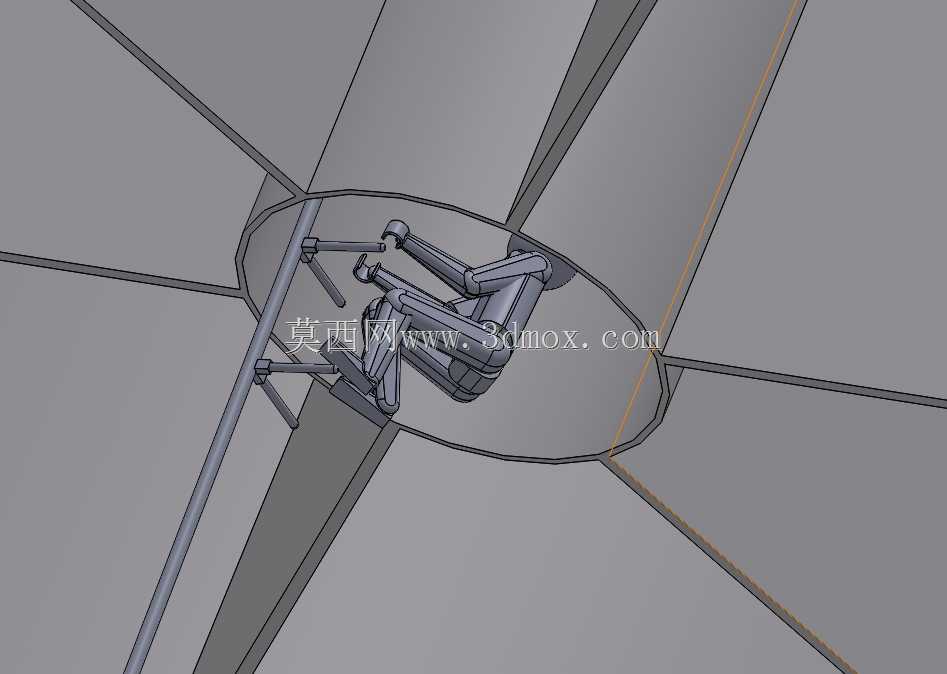

这套运输结构主要面向长距离大型通行走廊的物料与人员辅助输送场景，适配多作业点位的互联转运需求，解决传统单点输送无法覆盖多工位联动的痛点。结构整体采用立式圆柱腔体作为主体承载框架，内部设置螺旋导向输送轨道，配合三等分径向分隔板将腔体划分为三个独立输送通道，可同时承载不同方向或不同类别的输送载荷，避免不同输送流之间的干涉问题。中心设置同轴固定立柱作为轨道支撑基准，所有螺旋轨道的内侧均与立柱外壁刚性连接，外侧与圆柱腔体内壁贴合固定，保证轨道整体的结构刚度，避免满载运行时出现轨道形变偏移。腔体顶部与底部均设置对接法兰结构，可根据实际廊道的层高需求进行多段拼接，单段腔体的高度适配常规建筑层高，安装时可直接通过法兰螺栓与上下层结构固定，无需额外搭建复杂支撑框架。内部螺旋轨道的节距经过载荷验算，适配人员搭乘安全座椅的通行高度以及小型物料箱的转运尺寸，轨道表面设置防滑限位凸台，防止输送过程中载具出现侧滑偏移。三等分分隔板上预留有传感器安装位，可在每个输送通道的对应位置加装位置检测元件，实现载具的到站定位与启停控制，配合端部的自锁定站结构，载具到达指定工位时可自动锁定位置，方便人员上下或物料装卸，锁定状态下载具不会出现溜滑移位，保障作业安全。设计过程中优先考虑了结构的模块化属性，所有轨道段、分隔板、中心立柱均采用可拆分的装配结构，加工时可分件制作后现场拼装，降低大尺寸结构的运输与吊装难度。腔体外壁预留有检修口位置，日常维护时可直接打开检修盖板对内部轨道、锁定机构进行检查保养，无需整体拆解设备。针对廊道内可能出现的多楼层转运需求，这套结构可在每层对应的位置设置停靠站点，站点处设置可开合的防护门，与载具的锁定机构联动，只有载具到位锁定后防护门才能开启，避免人员误入输送通道发生危险。输送载具配套的安全座椅可直接卡在螺旋轨道的导向槽内，沿轨道螺旋行进，相比传统垂直电梯的直上直下模式，这种螺旋输送的结构可在同一竖直径向范围内覆盖更多停靠点位，适配廊道内分散布置的作业工位，减少人员在廊道内的长距离步行往返。结构的整体受力经过校核，圆柱腔体的壁厚可根据实际输送载荷调整，常规工况下采用标准壁厚即可满足人员与轻型物料的输送需求，大载荷场景下可加厚外壁或增加外部加强筋提升承载能力。安装时需保证中心立柱的垂直度偏差在允许范围内，避免螺旋轨道拼接后出现阶差，影响载具的通行顺畅度，各段轨道拼接处需做平滑过渡处理，防止载具通行时出现卡顿或冲击。
