仿生蝙蝠气动研究试验结构件

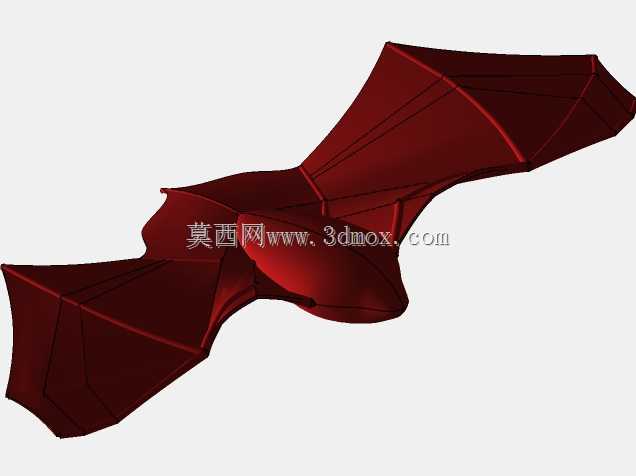

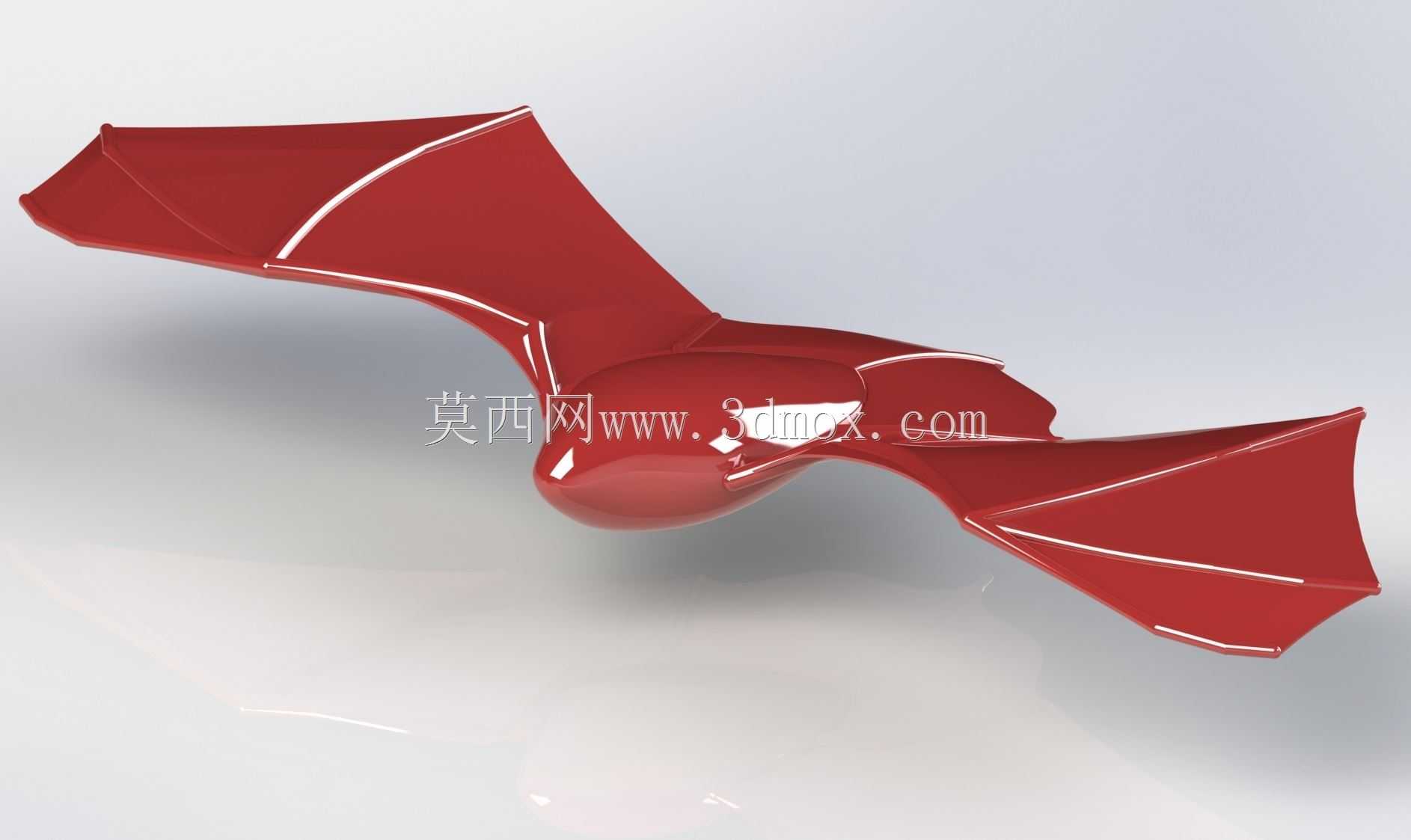

该仿生结构件以蝙蝠躯体与翼膜形态为设计原型，核心服务于低速空气动力学相关试验与仿生飞行器原理验证场景，可作为小型扑翼飞行器的主体承载结构，也可放置于低速风洞试验段内，完成不同迎角下的升阻特性、翼面涡流分布规律的测试工作。从结构设计逻辑来看，整体采用一体化流线型构型，躯体中段为核心承载区域，预留了微型动力模块、姿态传感组件的安装空间，安装边界可适配重量在20g以内的微型伺服驱动组件，躯体与两侧翼面采用平滑过渡曲面，完全消除直角、凸起等易引发气流分离的结构特征，翼面沿展向设置了符合蝙蝠翼膜生理形态的导流棱线，棱线高度从翼根向翼尖逐步递减，能够在低雷诺数气流环境下延缓翼面附面层分离，提升低速飞行状态下的气动效率。两侧翼面的后缘设置了微小的形变预留区，可搭配微型驱动件实现翼面弧度的主动调整，模拟真实蝙蝠飞行过程中的翼面形变过程，满足不同飞行姿态下的气动控制需求。结构整体壁厚控制在1.2mm-1.8mm区间，在保证结构刚度满足试验与飞行要求的前提下，尽可能降低整体自重，躯体底部预留了标准的安装定位孔位，可直接与风洞试验支架、飞行器机身承力框架完成对接，无需额外设计转接结构。在实际应用过程中，该结构件既可以作为高校、科研院所气动相关课程的教学演示载体，帮助学习者直观理解仿生翼型的气动特性，也可作为小型仿生扑翼无人机的主体结构，应用于室内狭小空间侦察、复杂环境低空探测等场景，其翼面的曲面参数经过多轮气动仿真迭代，在迎角0-30度区间内均能保持稳定的升力输出，不会出现突发失速的问题，结构表面的曲面连续性达到G2级别，能够有效降低气流摩擦阻力，减少飞行过程中的能量损耗。
