皮克斯瓦克2.1立方飞控模块结构设计

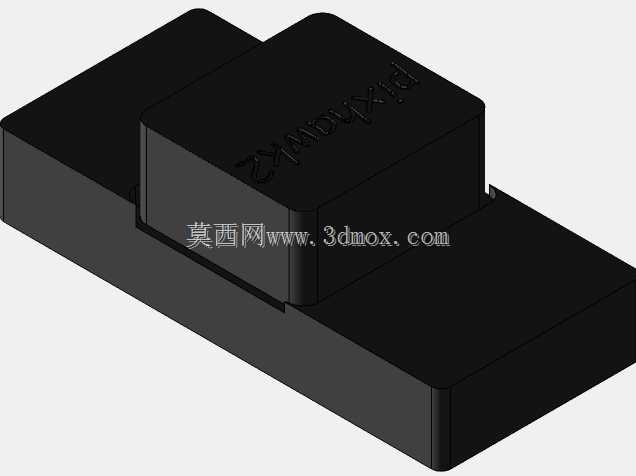

在多旋翼、固定翼无人机以及小型无人车的电控系统搭建环节，飞控模块作为核心控制载体，其安装适配性、结构可靠性直接影响整机的运行稳定性。这款Pixhawk Cube 2.1飞控的结构设计，完全围绕实际装机场景的需求展开，首先考虑的是不同机架的安装兼容性，整体采用分层叠装的结构布局，上层为核心运算单元的封装壳体，下层为接口拓展的基座部分，这种分层设计既可以将核心敏感元件与底部接线区域做物理分隔，减少接线拉扯、外部振动对核心传感器的干扰，也能在有限的安装空间内最大化利用垂直方向的空间，缩小飞控整体的平面占用面积，适配更多紧凑布局的机架安装位。

从实际装机的角度看，该结构的安装边界做了充分的冗余设计，底部基座的安装孔位完全匹配行业通用的飞控安装减震台规格，不需要额外做转接件就能直接适配市面上绝大多数标准减震球、减震架的安装尺寸，壳体边缘做了统一的圆角过渡处理，既避免了装机过程中锐边划伤线束绝缘层，也能在设备发生轻微磕碰时分散应力，减少壳体开裂的风险。上层核心壳体表面的标识做了内凹蚀刻处理，不会因为长期使用、摩擦导致标识磨损消失，方便装机调试时快速确认接口方向、安装朝向，避免插错接线导致的设备损坏。

设计过程中充分考虑了飞控的实际使用工况，壳体的壁厚做了均匀化处理，既保证了足够的结构强度，在装机、维护过程中不会因为轻微的按压、夹持导致壳体变形挤压内部电路板，也不会因为壁厚过大增加不必要的整机重量，对于对载重敏感的小型航模、穿越机来说，合理的重量控制能有效提升整机的续航表现。上下壳体的拼接采用嵌入式卡扣配合定位柱的结构，不需要额外打胶就能实现紧密贴合，既可以阻挡日常使用中的灰尘、少量溅水进入壳体内部影响电路运行，也方便后期维护时拆开壳体进行固件调试、元件检修，不会因为一次性粘接结构导致维护成本升高。

从接口布局来看，下层基座的所有接口都做了统一的朝向规划，所有外接接口均布置在基座的侧立面，接线完成后线束可以顺着机架的机臂方向自然排布，不会出现线束弯折角度过大、被上层壳体压住的情况，同时接口周围的壳体做了局部加厚处理，频繁插拔接线时不会因为受力导致接口处的壳体开裂，提升了长期使用的结构耐用性。在振动抑制的结构设计上，上层核心壳体与下层基座之间预留了微小的缓冲间隙，配合外部安装的减震结构，可以进一步过滤机架传递过来的电机振动，避免振动传递到内部的陀螺仪、加速度计等敏感传感器，保证飞控的姿态解算精度，这一点对于航拍无人机、作业类无人机来说尤为重要，直接关系到飞行过程中的姿态稳定性与作业精度。
