2.5毫米线径弹簧卡子紧固连接件

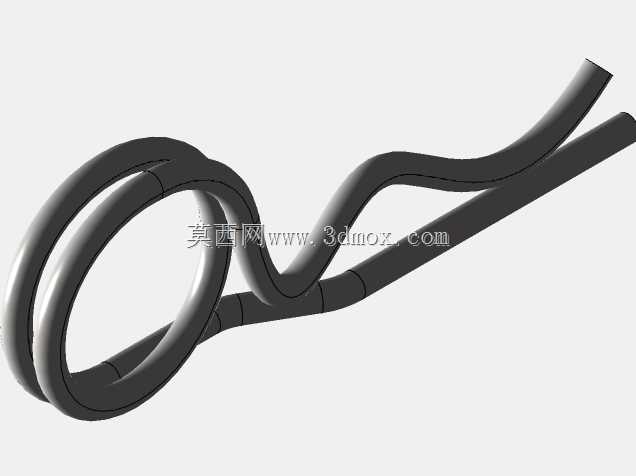

日常做设备维保和结构装配时，这类小尺寸弹簧卡子的出场率其实远高于很多人预期，尤其是在需要频繁拆装、又要保证轴向限位可靠性的工位上，它的作用很难被普通螺栓或者刚性卡环替代。这次建模的这款卡子采用2.5毫米线径的弹簧钢丝弯折成型，整体结构没有额外的焊接或者拼接点位，所有弯折过渡都做了圆弧处理，避免应力集中导致的断裂失效，这也是弹性卡件设计里最容易被新手忽略的细节——很多人画这类卡簧的时候直接做直角弯折，实际打样后反复拆装两三次就会在弯折处出现裂纹，根本达不到使用要求。

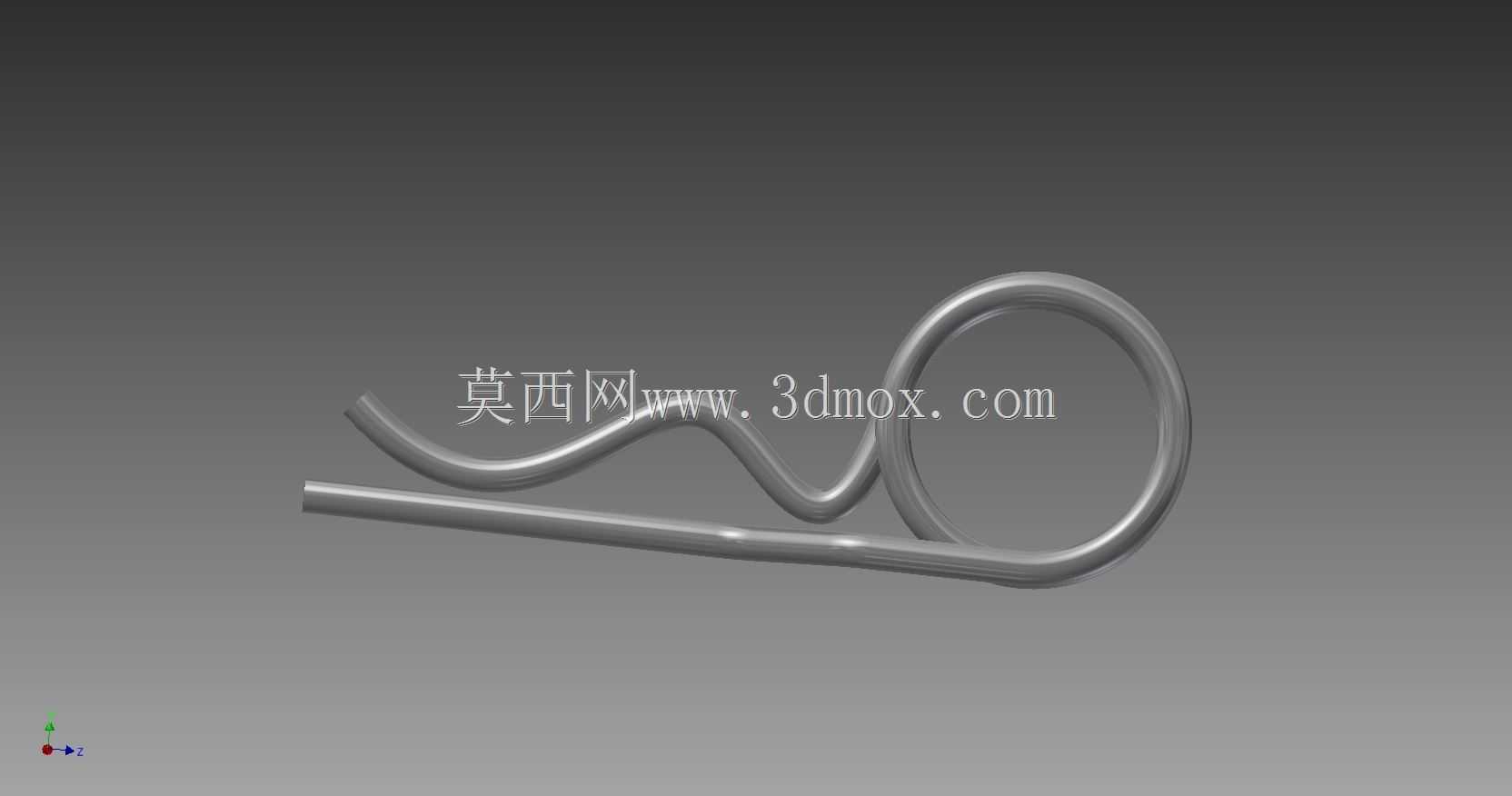

从实际应用场景来看，这类卡子常被用在小型机具的操纵杆连接位、低压管路的快速对接限位、钣金箱体的快拆盖板固定处，不需要额外加工螺纹孔或者预留卡簧槽，只要在对应杆件上加工出适配的环向凹槽，把卡子的开口对准杆件压入，就能靠自身的弹性抱紧力卡在槽内，限制杆件的轴向窜动。它的环形圈部分是主要的受力承载区，建模时特意把这个位置的弯折半径做了优化，既保证卡入时能有足够的张开量，又不会因为形变量超过弹簧钢丝的屈服极限导致永久变形，前端的波浪形弯折段其实是操作施力位，拆装的时候用尖嘴钳夹住这两个弯折段向内施力，就能让环形圈的开口张大，顺利卡入或者脱出杆件上的限位槽，比普通的直柄卡簧操作起来更顺手，也不容易在施力时打滑弹飞。

安装边界上需要注意，这类卡子适配的杆件直径要和环形圈的内径匹配，预留的环槽深度要控制在钢丝直径的四分之一左右，槽宽要比钢丝直径大0.2到0.3毫米，既不能太松导致卡子工作时窜动脱落，也不能太紧导致拆装时需要过度撑开卡子造成弹性衰减。另外卡子安装后要保证波浪形施力段和周边的结构件预留至少3毫米的操作空间，不然维保的时候尖嘴钳伸不进去，反而会增加拆装难度。很多设计新人在选用这类弹性卡件的时候，只会关注线径和适配轴径，忽略操作空间的预留，最后装配的时候才发现工具没法就位，只能临时修改周边结构，反而耽误整体项目进度。

从结构设计的角度来说，这类一体弯折成型的弹性件，建模的时候要重点关注每个弯折处的曲率连续性，不能出现曲率突变的位置，不然做有限元应力分析的时候会出现虚假的应力集中点，没法准确判断实际的受力情况。同时要注意钢丝的等直径特性，所有弯折段的截面都要保持正圆形，不能因为扫掠路径的曲率问题导致截面变形，不然加工出来的卡子会出现局部粗细不均的情况，直接影响弹性性能和使用寿命。
