轧机用带螺纹连接磨削主轴结构

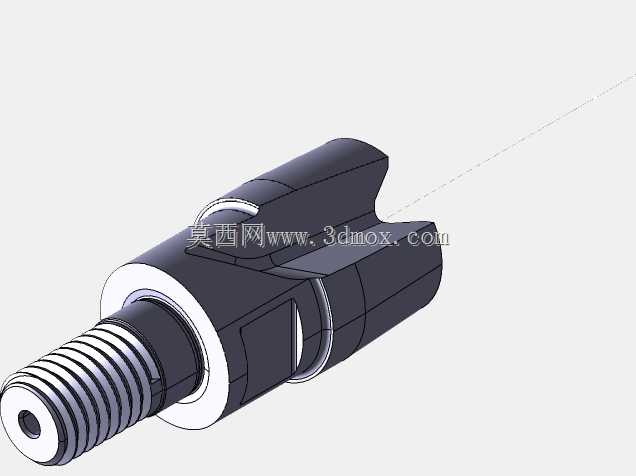

该结构件主要应用于金属轧制产线的在线磨削工位，配套轧机使用，核心作用是在轧辊长期服役出现表面磨损、氧化皮粘附或辊型精度超差时，搭载磨削磨头完成辊面的修磨作业，避免频繁拆装轧辊带来的产线停机损失，在热轧带钢、型钢轧制生产线的在线磨辊装置中应用广泛。从结构设计来看，左端采用外螺纹连接结构，可直接与磨头进给驱动轴实现刚性连接，螺纹段末端设计有中心通孔，既可以作为磨削冷却液的输送通道，将高压磨削液直接输送至磨头与辊面的接触区域，及时带走磨削产生的金属废屑与磨削热，避免辊面出现烧伤缺陷，也可作为安装定位的工艺基准孔，保证部件装配时的同轴度公差控制在0.02mm以内。中部的环形凸台为安装定位面，装配时与进给滑台的安装孔位配合，承担径向定位作用，凸台的厚度经过受力校核，可承受磨削作业时产生的径向切削力，避免部件出现径向窜动影响磨削精度。上部的叉型开口结构为磨头装夹位，可通过侧面的锁紧结构实现磨头的快速装夹与拆卸，开口处的圆弧过渡设计可有效降低应力集中，在承受交变磨削载荷时避免出现结构开裂。设计过程中优先考虑了安装边界的适配性，整体最大外径控制在适配常规在线磨辊装置滑台的安装尺寸范围内，螺纹段长度可满足不同进给行程的安装需求，无需额外加装转接套即可直接替换原有同规格磨削主轴部件，降低备件替换的适配成本。结构的外形设计充分考虑了作业时的排屑需求，外表面无多余的凹槽死角，磨削产生的金属废屑可随冷却液沿光滑外表面顺利排出，不会在结构缝隙处堆积造成卡滞。整体受力经过有限元校核，在最大磨削进给量下的结构变形量控制在精度允许范围内，可满足高速磨削作业时的刚性要求，保证辊面修磨后的粗糙度与辊型精度符合轧制工艺要求。
