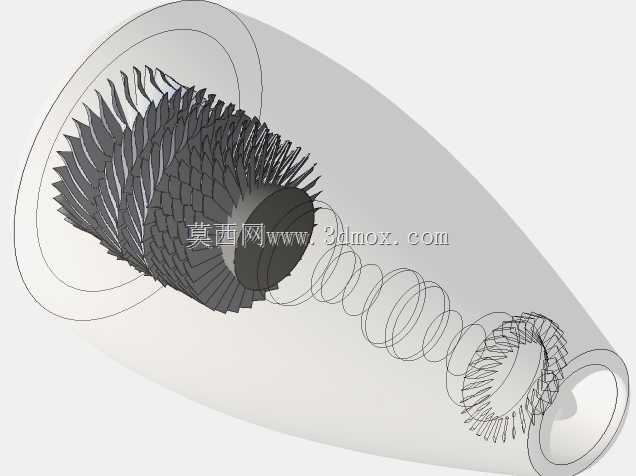

涡轮喷气发动机压缩排气组合机体结构

在航空动力装备的结构设计环节，涡轮喷气发动机的机体结构直接决定整机的气流组织效率与推力输出表现，这套结构的建模完全围绕实际工况下的气动需求与装配约束展开。从实际应用场景来看，这类机体结构适配于亚音速飞行的轻型航空动力场景，既可以作为小型固定翼无人机的动力核心载体，也能用于教学演示场景下的航空发动机原理展示，帮助从业者直观理解压气与排气环节的气流走向。

设计过程中首先明确了两大核心功能模块的边界：前端压气机段采用多级轴流式叶轮排布，每一级叶片的安装角、叶型扭转弧度都经过气流适配调整，保证进气道流入的空气能够逐级完成增压，避免气流在叶道内出现分离失速；后端排气系统则采用渐扩式流道搭配涡轮导向叶片结构，将燃烧后的高温高压气流有序导出，同时将部分动能传递给前端压气机转子，完成动力循环的闭环。

从安装边界来看，整个机体采用同轴回转式布局，所有转子部件的回转中心与机匣内壁的同轴度公差需要严格控制在合理区间，避免高速运转时出现碰磨故障。机匣部分采用分段式拼接结构，每段机匣的连接法兰位置预留了标准的紧固件安装孔位，既方便日常维护时拆解检查内部叶片损耗情况，也能保证装配后的整体密封性，减少高压气流的泄漏损失。

实际建模时特意还原了叶片根部与轮盘的连接结构，包括榫头榫槽的配合形态，这部分结构直接决定转子部件的高速运转可靠性，在离心载荷作用下，榫头的接触面需要均匀传递载荷，避免出现应力集中导致的结构失效。排气段的尾喷口采用收敛型轮廓设计，能够在出口处将气流加速到合适的速度区间，匹配不同飞行工况下的推力需求，同时尾喷口的外壁预留了传感器安装位，可用于加装温度、压力监测元件，实时获取排气参数。

整个流道的内壁面做了顺滑过渡处理，没有突兀的台阶或者锐角结构，尽可能降低气流流动过程中的沿程阻力损失，压气机段的每级叶轮之间的轴向间距也经过反复调整，既保证前级流出的增压空气能够均匀进入下一级叶道，也不会因为间距过大导致整机轴向尺寸超标，影响动力单元在飞行器舱段内的安装适配性。
