德瓦斯道锥形变径导流结构件

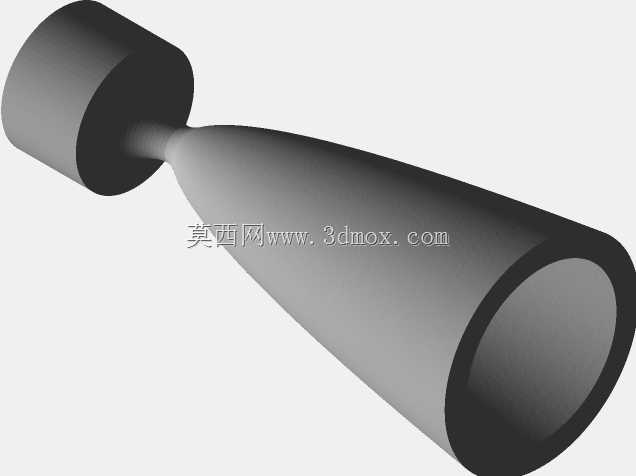

这类带圆柱端的锥形空心导流结构，常应用在流体输送系统的末端导流环节，也可作为小型燃烧装置的进气导流段使用，在气动输送、低压流体管路的出口段，这类结构能有效降低流体流出时的紊流占比，减少出口段的涡流损耗。从结构设计来看，一端的实心圆柱段是安装定位基准，安装时可直接嵌入对应基座的定位孔内，依靠圆柱面的配合公差保证安装同轴度，不需要额外设计复杂的定位结构，装配工序简单，适合批量装配的生产线场景。中间的收窄颈段是流速调节区域，流体从大端流入经过收窄段时，流速会按照截面变化率平稳提升，避免截面突变带来的流体冲击与振动，设计时收窄段的过渡圆角需要匹配整体锥度，防止出现应力集中导致的结构疲劳。锥形空心段的壁厚保持均匀一致，在满足结构强度的前提下尽可能降低整体重量，大端的开口边缘做了加厚处理，避免长期受流体冲蚀出现边缘磨损变形，空心段的内表面粗糙度要求较高，能减少流体流动时的沿程阻力，提升导流效率。实际应用中，这类结构的安装边界需要预留足够的锥形段伸展空间，圆柱安装端的配合长度要满足轴向受力要求，避免流体压力作用下出现轴向窜动。设计建模时需要重点关注三段结构的同轴度公差，收窄颈与圆柱段、锥形段的衔接处要做平滑过渡，不能出现台阶或棱角，否则不仅会影响流体流动状态，还会在衔接位置产生应力集中点，缩短部件的使用寿命。针对不同的流体工况，锥形段的锥角可根据实际流速需求调整，小锥角适合需要长距离稳流的场景，大锥角适合需要快速提升出口流速的应用场景，圆柱安装端的直径可根据基座的安装孔尺寸做适配调整，不需要改动整体的结构逻辑。这类结构在小型实验风洞的出口段、小型燃气设备的混合气导流段、粉体气力输送的出口喷嘴位置都有广泛应用，建模时需要保证内流道的曲面连续性，避免出现曲面褶皱导致的流道畸变，壁厚均匀性也要严格控制，防止注塑或金属铸造时出现缩孔、壁厚不均导致的变形问题。
