北美早期可重复使用航天助推飞行器设计

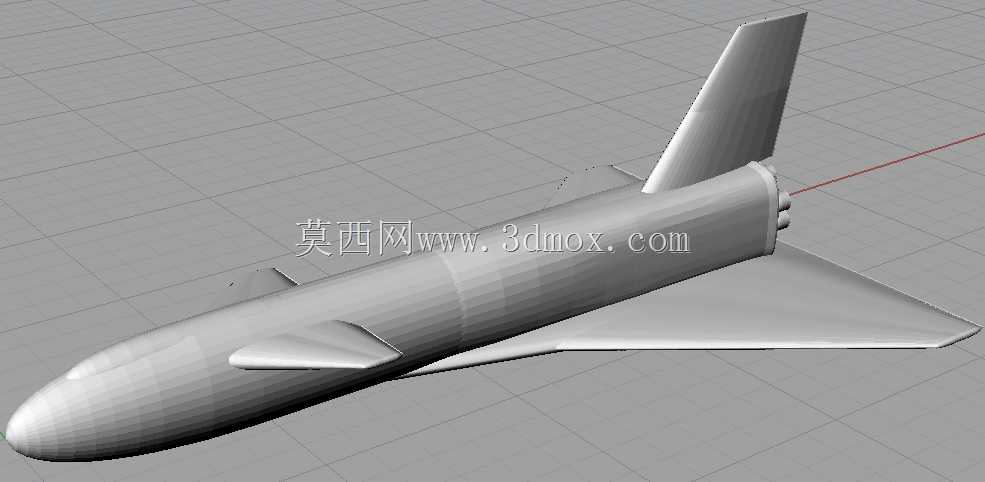

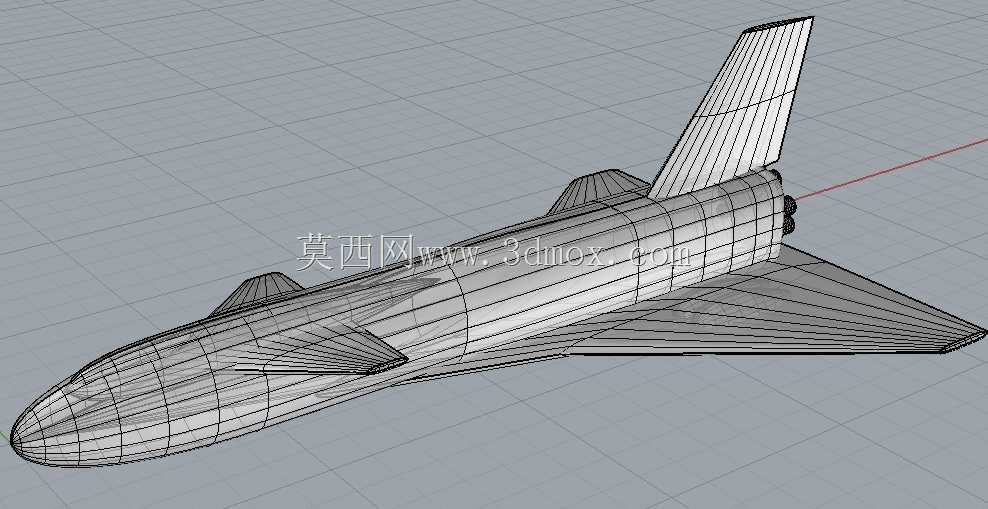

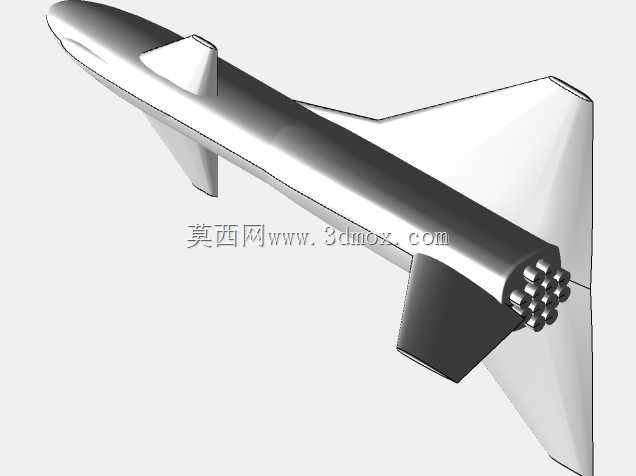

该可重复使用航天助推飞行器的三维结构设计，核心服务于天地往返运输系统的一级助推段作业场景，在航天发射任务中承担主助推段的推力输出、箭体姿态初始稳定、发射后返回着陆重复利用的核心功能，区别于传统一次性运载火箭助推器，该设计可在完成助推段分离后，依靠自身气动外形与动力系统返回指定着陆场，经检测维护后可再次执行发射任务，大幅压缩航天发射的单次成本。从设计思路来看，整体气动布局采用翼身融合的类飞机构型，而非传统火箭的锥柱体结构，这种布局能够在返回大气层阶段获得足够的气动升力，实现滑翔式返回，同时兼顾亚音速飞行阶段的操纵稳定性，机身主体采用大长细比流线型设计，机头做钝头修形，既能够降低上升段的空气阻力，也能在再入阶段分散气动加热的热流密度，避免局部热应力过高。机身两侧布置后掠式中单翼，机翼后缘预留操纵舵面安装位置，可在返回飞行阶段提供滚转、俯仰操纵力矩，尾部设置单垂尾，保障高速与低速飞行阶段的航向稳定性，尾部端面预留主发动机喷管的安装接口，可匹配多台大推力液体火箭发动机的安装边界，机身下部按照着陆架收放舱、燃料贮箱舱、航电设备舱、有效载荷对接段的顺序划分舱段空间，各舱段的安装接口、维护口盖位置均在模型中做了对应结构预留。从安装边界与尺寸适配来看，机身直径与上部轨道器的对接接口尺寸匹配，翼展宽度满足发射台塔架的净空要求，机身长度与助推段推力工作时长的燃料携带量需求匹配，着陆状态下的起落架布局能够承受返回着陆时的冲击载荷，机身表面的热防护层安装厚度预留空间，可适配不同区域的热流密度防护需求。该模型可用于航天发射系统总体方案论证阶段的气动布局验证、发射流程干涉检查、地面保障设备适配性校核，也可作为可重复使用航天器概念设计阶段的结构参考，帮助设计人员快速完成总体布局的迭代调整，验证不同翼面布局、机身修形方案对整体气动特性的影响，在结构设计层面，模型还原了机身框段的分块逻辑、翼身对接的接头位置、尾翼与机身的连接结构，能够为后续详细结构设计提供基础参考，避免总体方案阶段出现安装空间冲突、气动操纵面效率不足等问题。
