分体式头戴耳机结构拆分三维设计

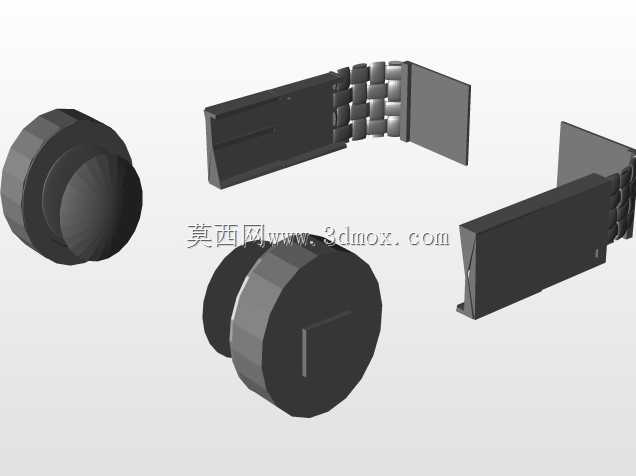

本次呈现的分体式头戴耳机结构，在日常消费电子的结构设计场景中，主要服务于音频佩戴类产品的研发验证环节，可用于手板打样前的结构干涉检查、装配公差匹配验证，也能为后续的模具开模提供基础的结构参考。从实际使用场景来看，这类头戴耳机主要面向长时间音频收听、电竞娱乐、专业音频监听等使用需求，相比入耳式产品，其佩戴压力分布更均匀，不会对耳道产生挤压，适配长时间佩戴的使用场景。从功能特性来看，拆分后的结构分别对应耳罩发声单元、头梁调节段、侧边连接支架三个核心部分，耳罩部分采用圆形腔体设计，内部预留了发声单元、蓝牙模块、电池组件的安装空间，腔体边缘预留了软质耳套的卡接槽位，安装时可直接将海绵耳套卡入槽位，无需额外粘接固定，后期更换维护也更便捷。头梁部分采用多段铰接的分段式结构，每一段铰接位置都预留了阻尼转轴的安装位，可实现头梁弧度的自适应调节，适配不同头围尺寸的使用者，铰接处的间隙控制在0.15mm以内，既保证调节时的顺滑手感，又不会出现晃动松垮的问题。侧边连接支架用于衔接耳罩与头梁部分，支架上预留了滑动调节槽，可实现耳罩高度的上下调整，调节行程控制在35mm，覆盖绝大多数使用者的佩戴高度需求，支架与耳罩的连接位置采用转轴结构，可实现耳罩角度的自适应偏转，贴合不同使用者的耳部轮廓。设计过程中，各部件的安装边界都做了明确的避让处理，耳罩腔体的内部净空尺寸为直径45mm、深度22mm，可适配常规40mm直径的动圈发声单元，同时预留3mm的走线空间，避免装配时线材被挤压破损；头梁部分的单段宽度为18mm，整体展开后的最大内圈直径为190mm，收缩后最小内圈直径为140mm，满足不同头围的适配需求；各部件之间的连接卡扣都做了导向斜角设计，装配时可快速对位，减少装配工时，卡扣的配合过盈量控制在0.1mm，既保证连接牢固度，又不会出现装配困难或者拆卸断裂的问题。
