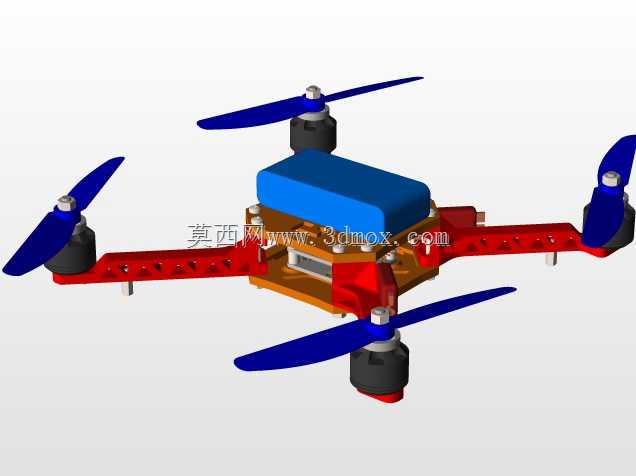

四旋翼无人机机架集成结构设计方案

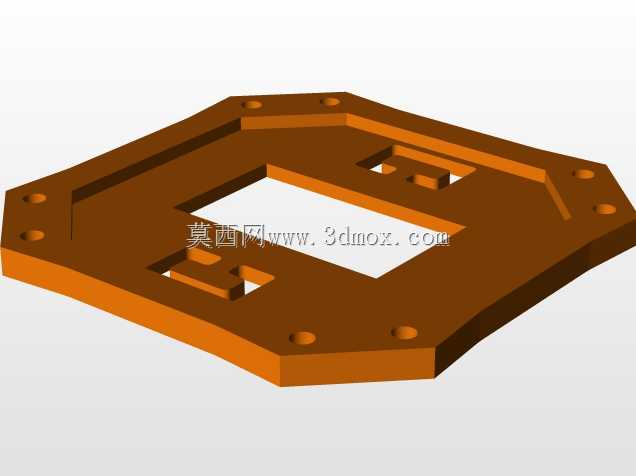

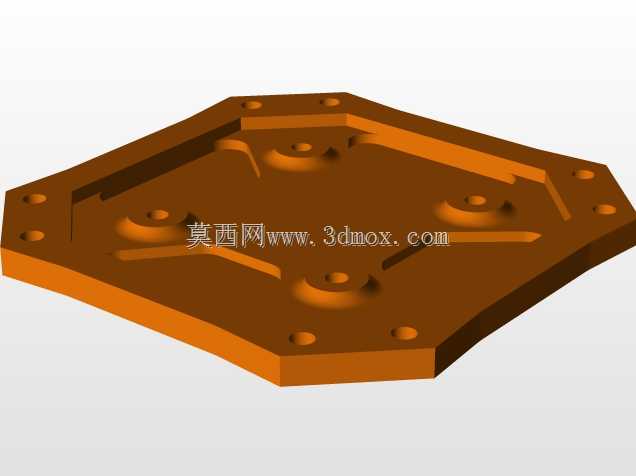

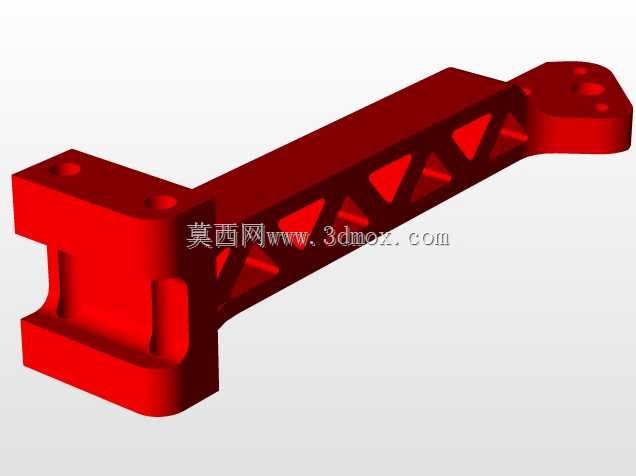

该结构为四旋翼无人机的核心承载机架总成，是整套飞行动力、控制、供电组件的安装基体，日常作业场景覆盖低空航拍测绘、农林植保巡检、小型物资投送、电力线路巡查等多个民用低空作业领域，机架的结构刚性、安装精度直接决定飞行过程中的姿态稳定性与动力输出效率。设计阶段优先考虑多场景下的抗振需求，机臂与中心板的连接位置做了加厚凸台结构，避免电机高速运转产生的谐振传导至中心飞控安装区，影响陀螺仪、加速度计的采样精度。中心板区域预留了标准化的飞控模块、电调、电池、图传模块的安装孔位，孔位间距适配主流商用飞控硬件的安装尺寸，无需额外打孔改装即可完成核心电控组件的快速装配，降低整机调试阶段的结构改装工作量。机臂采用对称式布局设计，四个机臂的安装基准面统一以中心板几何中心为原点做等距分布，保证每个旋翼的旋转中心到整机重心的距离一致，减少飞行过程中因动力臂长度偏差带来的姿态补偿损耗。机臂末端的电机安装座设置了定位卡槽，可快速卡入对应规格的无刷电机底座，配合侧面的锁紧结构完成电机固定，安装过程无需额外校准电机垂直度，装配后电机输出轴与机臂平面保持垂直，避免旋翼旋转时产生不必要的侧向分力。机架底部预留了任务载荷的扩展安装位，可根据作业需求挂载航拍云台、植保喷洒模块、小型投放装置等不同功能组件，安装接口采用通用化快拆设计，切换不同作业任务时可快速完成载荷更换，无需拆解机架主体结构。走线槽沿机臂内侧一体化布置，电调与电机之间的动力线、信号线可完全嵌入槽内，避免飞行过程中导线外露受气流扰动产生晃动，同时减少导线与旋翼运动区域的干涉风险。机架整体的安装边界充分考虑收纳运输需求，机臂与中心板的连接位置可做折叠收纳设计，折叠后整机横向尺寸大幅缩小，可放入常规尺寸的航模收纳箱中，方便外场作业时的携带转运。结构选材上兼顾刚性与轻量化要求，中心板采用高强度复合板材制作，机臂采用中空结构设计，在保证结构抗扭强度满足大拉力电机输出需求的前提下，尽可能降低机架自身重量，提升整机的有效载荷承载能力与续航表现。
